در بررسی این قطعه، باید مشخصات الکتریکی را از حدود مطلق جدا کرد. پارامترهایی مانند مقاومت روشن، ولتاژ شکست و ولتاژ آستانه برای مقایسه فنی کاربرد دارند؛ در حالی که مقادیر حدود مطلق فقط مرزهای مجاز قطعه را نشان می‌دهند و نباید به‌عنوان شرایط کاری پیوسته در نظر گرفته شوند.
| پارامتر | مقدار یا وضعیت |
|---|---|
| نوع کانال | N-channel |
| حالت کاری | Enhancement mode |
| مقاومت درین-سورس در حالت روشن | حداکثر 3.6 mΩ، با VGS=10 V و ID=130 A |
| ولتاژ شکست درین-سورس | حداقل 40 V، با VGS=0 V و ID=250 μA |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V، با VDS=10 V و ID=250 μA |
| مقاومت حرارتی کانال تا بدنه | حداکثر 0.45 °C/W |
مقاومت درین-سورس در حالت روشن حداکثر 3.6 mΩ اعلام شده است. این مقدار در شرایط VGS=10 V و ID=130 A به دست می‌آید و برای ارزیابی اولیه افت ولتاژ و تلفات بخش روشن قطعه اهمیت دارد. هنگام مقایسه، شرایط درج‌شده کنار عدد را نیز در نظر بگیرید.
ولتاژ شکست درین-سورس حداقل 40 V است و در شرایط VGS=0 V و ID=250 μA مشخص شده است. ولتاژ آستانه گیت نیز از حداقل 2.0 V تا حداکثر 4.0 V، با VDS=10 V و ID=250 μA، اعلام شده است. این پارامتر به‌تنهایی معیار کافی برای تعیین عملکرد مدار راه‌انداز گیت نیست و باید با شرایط واقعی طراحی مقایسه شود.
جریان نشتی گیت-سورس حداکثر ±0.2 μA با VGS=±20 V است. جریان نشتی درین-سورس نیز حداکثر 20 μA، با VDS=40 V و VGS=0 V، مشخص شده است. ولتاژ مستقیم دیود حداکثر 1.3 V است و این مقدار با IS=130 A و VGS=0 V ارائه شده است.
حداکثر ولتاژ درین-سورس 40 V و حداکثر ولتاژ گیت-سورس ±20 V هستند؛ هر دو مقدار در گروه حدود مطلق قرار دارند. جریان درین پیوسته 210 A و جریان درین پالسی تک‌بار 850 A نیز در شرایط حدود مطلق و Ta=25°C اعلام شده‌اند.
حداکثر توان تلفاتی 330 W با TC=25°C و حداکثر دمای پیوند کاری 175°C است. مقاومت حرارتی کانال تا بدنه حداکثر 0.45 °C/W اعلام شده و در طراحی نهایی باید دفع حرارت و شرایط واقعی نصب بررسی شود.
پیش از انتخاب، نوع کانال، حالت کاری، ولتاژهای مدار و شرایط تحریک گیت را با نیاز پروژه تطبیق دهید. همچنین مقدار ولتاژ شکست را با حد مطلق ولتاژ درین-سورس یکسان فرض نکنید؛ هر عدد در شرایط مشخصی تعریف شده است.
برای خرید ماسفت، پارت‌نامبر دقیق، تعداد موردنیاز و نوع تأمین تکی یا تعدادی را به کارشناسان توکل الکترونیک اعلام کنید. امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، بررسی پارت‌نامبر پیش از سفارش و ارسال به سراسر کشور نیز ارائه میشود.
قیمت قطعات الکترونیک به موجودی و تعداد سفارش وابسته است. برای دریافت قیمت روز، کافی است شماره قطعه و تعداد موردنیاز را ارسال کنید. توکل الکترونیک امکان پاسخ‌گویی و تأمین سفارش از طریق حضور فیزیکی در بازار جمهوری تهران را نیز دارد.
این قطعه یک ترانزیستور MOSFET کانال N است و در حالت Enhancement کار می‌کند.
حداکثر ولتاژ درین-سورس 40 V است و در گروه حدود مطلق قرار دارد. ولتاژ شکست درین-سورس نیز حداقل 40 V، با شرایط اندازه‌گیری مشخص‌شده، اعلام شده است. این اعداد نباید بدون درنظرگرفتن شرایط مدار به‌عنوان ولتاژ کاری عادی استفاده شوند.
IRF2204 یک ماسفت کانال N از INCHANGE با حالت Enhancement، مقاومت روشن حداکثر 3.6 mΩ و مشخصات مشخص برای ولتاژ شکست، گیت، نشتی و مدیریت حرارت است. برای سفارش، پارت‌نامبر دقیق و تعداد موردنیاز را اعلام کنید تا امکان تأمین و پیش‌فاکتور بررسی شود.
برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. فروش تکی و تعدادی و تأمین شرکتی در دسترس است و ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه میشود.
| Part Number | IRF2204 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 40 V, ID: 210 A |

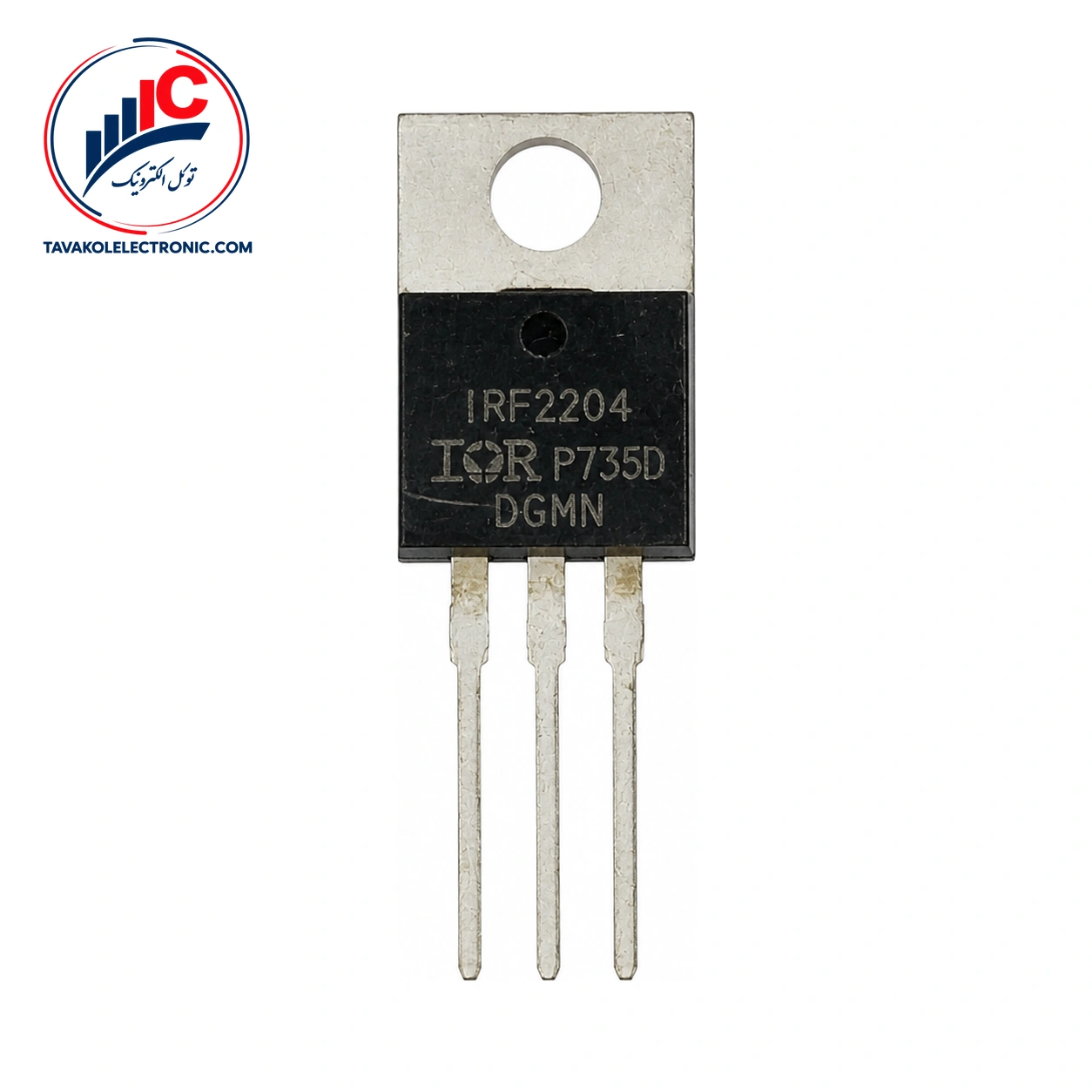

ماسفت IRF2204
