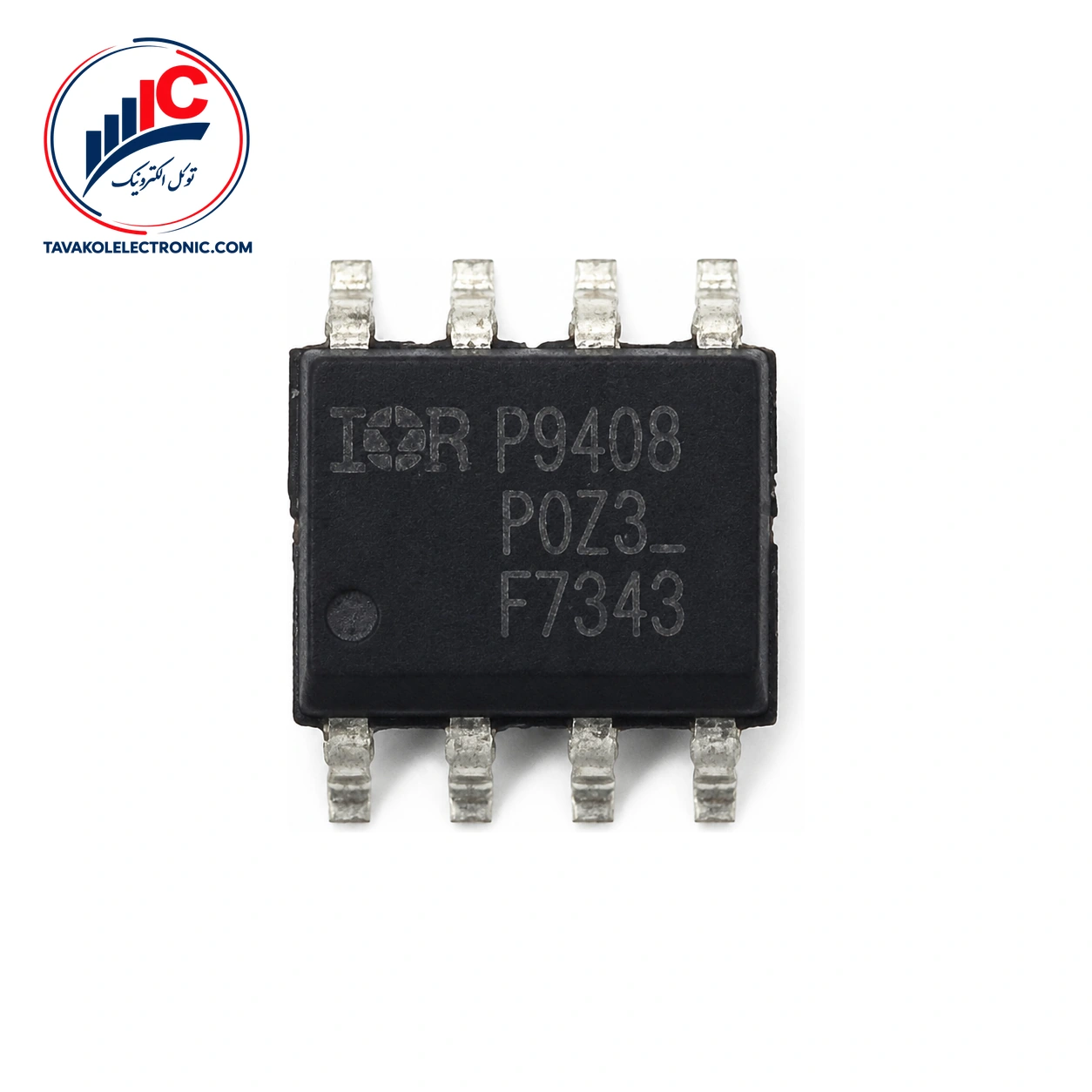

ماسفت IRF7343 یک ماسفت توان دوگانه شامل کانال N و کانال P از خانواده HEXFET است. این ساختار برای مدارهایی مناسب است که در یک قطعه به هر دو نوع کانال نیاز دارند. پکیج آن SO-8 و از نوع نصب سطحی است؛ بنابراین هنگام انتخاب، علاوه بر مشخصات الکتریکی، تطبیق پکیج با طراحی برد و شماره فنی درج‌شده در مدار را نیز بررسی کنید.
تفاوت مشخصات دو کانال اهمیت زیادی دارد. مقاومت روشن کانال N و P یکسان نیست و شرایط اعمال ولتاژ گیت برای هرکدام متفاوت است. به همین دلیل، انتخاب این قطعه باید بر اساس نوع کانال مورد استفاده، شرایط درایو گیت و نیاز واقعی مدار انجام شود. برای مقایسه مدل‌های مرتبط، عبارت مشاهده ماسفت را در دسته‌بندی مربوط دنبال کنید.
وجود کانال N و P در یک پکیج، بررسی جداگانه پارامترهای هر کانال را ضروری می‌کند. مقادیر typ. و max. جدول زیر فقط در شرایط آزمون ذکرشده معنا دارند و نباید بدون توجه به آن شرایط به مدارهای دیگر تعمیم داده شوند.
| پارامتر | کانال N | کانال P |
|---|---|---|
| مقاومت روشن | 0.043 Ω typ.، 0.050 Ω max. | 0.095 Ω typ.، 0.105 Ω max. |
| شارژ کل گیت | 24 nC typ.، 36 nC max. | 26 nC typ.، 38 nC max. |
| شرایط مقاومت روشن | VGS = 10 V، ID = 4.7 A | VGS = -10 V، ID = -3.4 A |
مقاومت روشن کانال N در TJ = 25°C و شرایط آزمون اعلام‌شده اندازه‌گیری شده است. برای کانال P نیز همین دما و شرایط اختصاصی خودش ملاک است. شارژ کل گیت کانال N در ID = 4.5 A، VDS = 44 V و VGS = 10 V، و شارژ کل گیت کانال P در ID = -3.1 A، VDS = -44 V و VGS = -10 V مشخص شده است.
زمان تأخیر روشن‌شدن کانال N برابر 8.3 ns typ. و 12 ns max. است. این مقادیر در VDD = 28 V، جریان 1.0 A، RG = 6.0 Ω، RD = 16 Ω و TJ = 25°C به‌دست آمده‌اند. ظرفیت ورودی همین کانال 740 pF typ. است و در VGS = 0 V، VDS = 25 V، فرکانس 1.0 MHz و TJ = 25°C اندازه‌گیری شده است.
ولتاژ مستقیم دیود بدنه کانال N برابر 0.70 V typ. و 1.2 V max. در IS = 2.0 A، VGS = 0 V و TJ = 25°C است. این مقدار وابسته به شرایط آزمون است و نباید به‌عنوان افت ولتاژ ثابت در تمام شرایط کاری در نظر گرفته شود.
ولتاژ درین-سورس کانال N برابر 55 V و کانال P برابر -55 V است؛ هر دو مقدار حد مطلق مجاز هستند، نه ولتاژ کاری پیشنهادی. جریان پیوسته کانال N نیز 4.7 A و کانال P برابر -3.4 A به‌عنوان حد مطلق در شرایط اعلام‌شده ارائه شده‌اند. بازه دمای پیوند و ذخیره‌سازی نیز به‌عنوان حد مطلق، از -55°C تا +150°C است.
برای خرید IRF7343، استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه میشود.
این قطعه یک ماسفت توان دوگانه شامل کانال N و کانال P از خانواده HEXFET است و در پکیج SO-8 نصب سطحی عرضه میشود.
خیر. 55 V برای کانال N، -55 V برای کانال P و جریان‌های 4.7 A و -3.4 A، حد مطلق مجاز در شرایط تعیین‌شده هستند. طراحی باید با توجه به شرایط واقعی مدار و حاشیه اطمینان انجام شود.
این ماسفت برای کاربردهایی انتخاب میشود که ترکیب کانال N و P، پکیج نصب سطحی SO-8 و بررسی پارامترهایی مانند مقاومت روشن، شارژ گیت و زمان تأخیر روشن‌شدن اهمیت دارد. برای دریافت قیمت، موجودی و پیش‌فاکتور، تعداد موردنیاز را به توکل الکترونیک اعلام کنید تا پارت‌نامبر پیش از سفارش بررسی شود.
| Part Number | IRF7343 |
|---|---|
| پکیج | SOIC |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 55 V, ID: 4.7 A |
