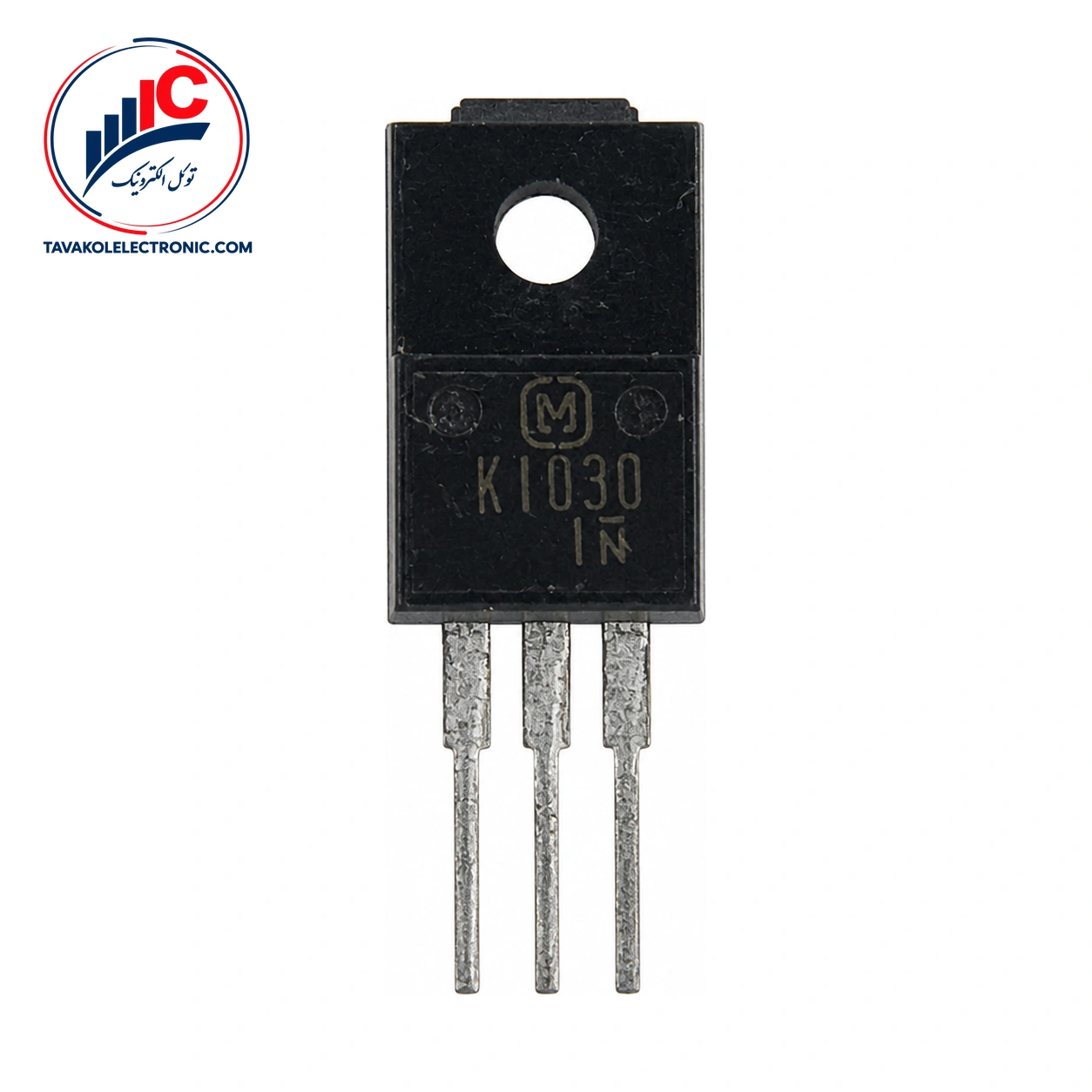

ماسفت 2SK1030

ویژگی‌ها
Part Number2SK1030
Channel TypeN-Channel
مشخصات فنیVDS: 800 V, ID: 3 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK1030

ماسفت 2SK1030 از محصولات Panasonic و یک ماسفت قدرت سیلیکونی از نوع N-channel در خانواده F-MOS FET است. این قطعه برای مدارهایی به‌کار می‌رود که سوئیچینگ، کنترل تجهیزات یا راه‌اندازی بار در آن‌ها اهمیت دارد. اطلاعات مربوط به مقاومت روشن، ظرفیت‌های خازنی و زمان‌های سوئیچینگ، بررسی آن را برای پروژه‌های قدرت و کنترلی ساده‌تر می‌کند.


مشخصات فنی 2SK1030

پارامتر مقدار شرایط یا توضیح
نوع کانال N-channel ماسفت قدرت سیلیکونی F-MOS FET
ولتاژ Drain-Source 800 V حداکثر حد مطلق
جریان Drain پیوسته 3 A حداکثر DC، حد مطلق
مقاومت روشن Drain-Source 3.0 Ω معمولی، 5.0 Ω حداکثر VGS=10 V، ID=2 A، Tc=25°C
ولتاژ آستانه گیت 1 تا 5 V حداقل تا حداکثر؛ VDS=25 V، ID=1 mA

پارامترهای سوئیچینگ 2SK1030

مقاومت روشن Drain-Source در شرایط VGS=10 V، جریان ID برابر 2 A و دمای بدنه Tc=25°C، مقدار معمولی 3.0 Ω و مقدار حداکثری 5.0 Ω دارد. ولتاژ آستانه گیت نیز در شرایط VDS=25 V، ID=1 mA و Tc=25°C، حداقل 1 V و حداکثر 5 V است.

ظرفیت ورودی 600 pF، ظرفیت خروجی 110 pF و ظرفیت انتقال معکوس 50 pF هستند. این سه مقدار در VDS=20 V، VGS=0، فرکانس 1 MHz و Tc=25°C مشخص شده‌اند. زمان روشن‌شدن معمولی 55 ns و زمان افت معمولی 40 ns است که هر دو در VGS=10 V، ID=2 A و Tc=25°C اندازه‌گیری شده‌اند.


کاربردهای ماسفت 2SK1030

کاربردهای اعلام‌شده برای این قطعه شامل رله بدون کنتاکت، راه‌اندازی سلونوئید، درایو موتور، تجهیزات کنترلی و منابع تغذیه سوئیچینگ است. نوع N-channel آن برای مدارهایی اهمیت دارد که در طراحی خود از ماسفت کانال N استفاده می‌کنند.

ولتاژ Drain-Source برابر 800 V، جریان Drain پیوسته 3 A و جریان پالسی 6 A، همگی در محدوده حدود مطلق قرار دارند. توان تلفاتی حداکثر 50 W در Tc=25°C و دمای کانال حداکثر 150°C اعلام شده است. ولتاژ Gate-Source نیز حداکثر ±25 V است.

برای مقایسه قطعات موجود در همین گروه، عبارت مشاهده ماسفت را بررسی کنید. هنگام مقایسه، نوع کانال، مقاومت روشن، شرایط درایو گیت و نیاز واقعی مدار را در کنار هم بسنجید.


قیمت و خرید ماسفت 2SK1030

برای خرید از توکل الکترونیک می‌توانید قیمت و موجودی روز را استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی انجام می‌شود و در صورت نیاز امکان دریافت پیش‌فاکتور نیز وجود دارد.

این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد. پیش از ثبت سفارش، پارت‌نامبر، نوع کانال و مشخصات مورد نیاز مدار را بررسی کنید تا انتخاب قطعه با نیاز پروژه هماهنگ باشد.


سؤالات متداول درباره 2SK1030

2SK1030 از چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت سیلیکونی F-MOS FET از نوع N-channel است و برای کاربردهایی مانند رله بدون کنتاکت، درایو سلونوئید، درایو موتور، تجهیزات کنترلی و منابع تغذیه سوئیچینگ معرفی شده است.

آیا مقدار 800 V ولتاژ کاری عادی قطعه است؟

خیر. مقدار 800 V، حد مطلق ولتاژ Drain-Source است. همچنین جریان‌ها، توان تلفاتی، دمای کانال و ولتاژ Gate-Source اعلام‌شده نیز باید به‌عنوان حدود مجاز بررسی شوند، نه مقادیر پیشنهادی برای کار دائمی.


جمع‌بندی و ثبت سفارش 2SK1030

این ماسفت قدرت Panasonic با کانال N، مشخصات مشخصی برای بررسی در مدارهای سوئیچینگ و کنترلی دارد. مقاومت روشن، ظرفیت‌های خازنی و زمان‌های سوئیچینگ برای ارزیابی عملکرد مهم‌اند و حدود مطلق ولتاژ، جریان، توان و دما باید جداگانه رعایت شوند.

توضیحات تکمیلی

Part Number

2SK1030

Channel Type

N-Channel

مشخصات فنی

VDS: 800 V, ID: 3 A
