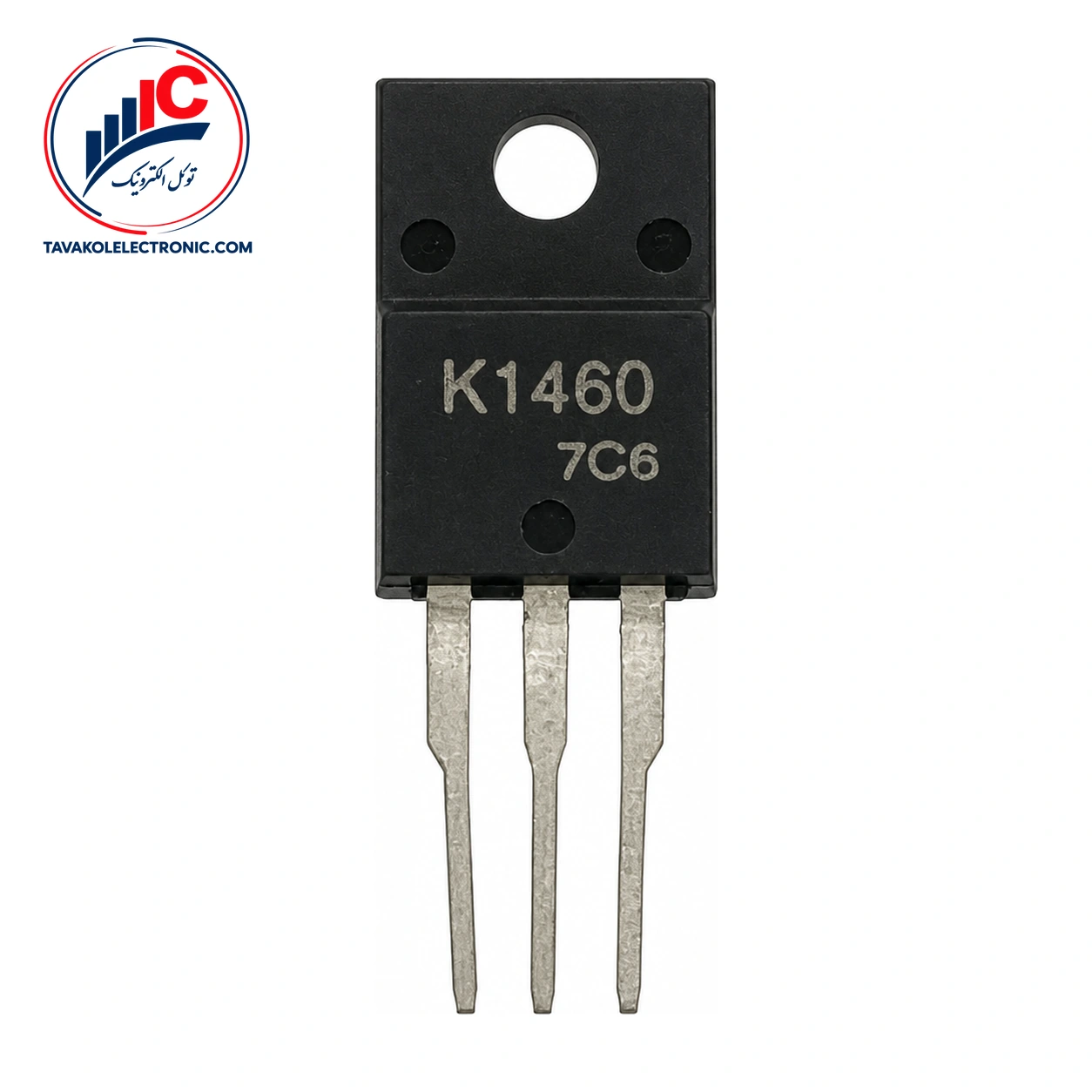

ماسفت 2SK1460

ویژگی‌ها
Part Number2SK1460
پکیجTO-220F
Channel TypeN-Channel
مشخصات فنیVDS: 900 V, ID: 3.5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK1460

2SK1460 یک ترانزیستور ماسفت کانال N از تولیدکننده Inchange Semiconductor است که برای کاربردهای ولتاژبالا و سرعت‌بالا طراحی شده است. این قطعه در منابع تغذیه سوئیچینگ آفلاین، سیستم‌های UPS، کنترل موتورهای AC و DC و درایورهای رله و سلونوئید به‌کار می‌رود.

برای انتخاب این قطعه، نوع کانال، پکیج، شرایط تحریک گیت و مشخصات مدار را با نیاز پروژه تطبیق دهید. ولتاژ شکست Drain-Source این مدل حداقل 900 V است؛ این مقدار در شرایط VGS=0، جریان ID برابر 10 mA و دمای بدنه TC=25°C مشخص شده است.

مشخصات کلیدی 2SK1460 برای انتخاب

پارامتر مقدار و شرایط آزمون
نوع قطعه ماسفت کانال N
پکیج TO-220F
ولتاژ شکست Drain-Source حداقل 900 V؛ VGS=0، ID=10 mA، TC=25°C
مقاومت روشن Drain-Source 2.8 Ω typ و 3.6 Ω max؛ VGS=10 V، ID=2 A، TC=25°C
زمان روشن‌شدن 50 ns typ؛ VGS=10 V، ID=2 A، RL=50 Ω، TC=25°C
زمان خاموش‌شدن 265 ns typ؛ VGS=10 V، ID=2 A، RL=50 Ω، TC=25°C

ولتاژ آستانه گیت بین 2.0 V حداقل و 3.0 V حداکثر است. این مشخصه در VDS=10 V، ID=1 mA و TC=25°C اندازه‌گیری شده است. مقاومت روشن نیز در VGS=10 V و ID=2 A تعریف شده است.


پکیج و پایه‌های 2SK1460

این قطعه با پکیج TO-220F عرضه می‌شود. ترتیب پایه‌ها به این صورت است: پایه 1 گیت (Gate)، پایه 2 درین (Drain) و پایه 3 سورس (Source). پیش از نصب، شماره پایه‌ها را با برد و مسیرهای مدار تطبیق دهید تا اتصال Gate، Drain و Source مطابق طراحی انجام شود.

حداکثر مطلق ولتاژ Drain-Source برابر 900 V با VGS=0 است. حداکثر مطلق ولتاژ Gate-Source نیز ±30 V اعلام شده است. جریان پیوسته Drain حداکثر مطلق 3.5 A در TC=25°C و توان تلفاتی کل حداکثر مطلق 40 W در TC=25°C است. این اعداد مرزهای مجاز قطعه هستند، نه مقادیر تضمین‌شده برای کار عادی.

حداکثر دمای پیوند کاری 150°C و محدوده دمای نگهداری از ‎-55 تا 150°C است. در طراحی نهایی، شرایط بار و دفع حرارت مدار را متناسب با کاربرد بررسی کنید.


خرید، قیمت و موجودی 2SK1460

برای خرید 2SK1460 از توکل الکترونیک، استعلام قیمت و موجودی روز بگیرید. این قطعه به‌صورت فروش تکی و تعدادی عرضه می‌شود و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و ارسال به سراسر کشور از خدمات فروشگاه است.

پیش از ثبت سفارش، نوع کانال، پکیج TO-220F و ترتیب پایه‌ها را با قطعه موردنیاز خود تطبیق دهید. برای بررسی گزینه‌های مرتبط، عبارت مشاهده ماسفت را نیز دنبال کنید.


سؤالات متداول درباره 2SK1460

2SK1460 چه نوع ماسفتی است؟

این مدل یک ترانزیستور ماسفت کانال N است و برای منابع تغذیه سوئیچینگ آفلاین، UPS، کنترل موتورهای AC و DC و درایورهای رله و سلونوئید معرفی شده است.

پکیج و ترتیب پایه‌های این قطعه چیست؟

پکیج TO-220F است. پایه 1 Gate، پایه 2 Drain و پایه 3 Source قرار دارد. تطبیق این ترتیب با برد پیش از نصب ضروری است.

آیا جریان 3.5 A جریان کاری عادی است؟

خیر. مقدار 3.5 A یک حداکثر مطلق برای جریان پیوسته Drain در شرایط TC=25°C است و نباید بدون بررسی شرایط مدار و حرارت به‌عنوان جریان کاری عادی در نظر گرفته شود.


جمع‌بندی و سفارش 2SK1460

2SK1460 یک ماسفت کانال N با پکیج TO-220F، ولتاژ شکست Drain-Source حداقل 900 V و زمان‌های سوئیچینگ ثبت‌شده 50 ns typ برای روشن‌شدن و 265 ns typ برای خاموش‌شدن است. برای سفارش، پارت‌نامبر، نوع پکیج و پایه‌ها را بررسی کنید و برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید.

توضیحات تکمیلی

Part Number

2SK1460

پکیج

TO-220F

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V, ID: 3.5 A
