Name: خرید ماژول تریستور SK70DT16 سمیکرون | قیمت و مشخصات
SKU: SK70DT16

توضیحات

معرفی محصول

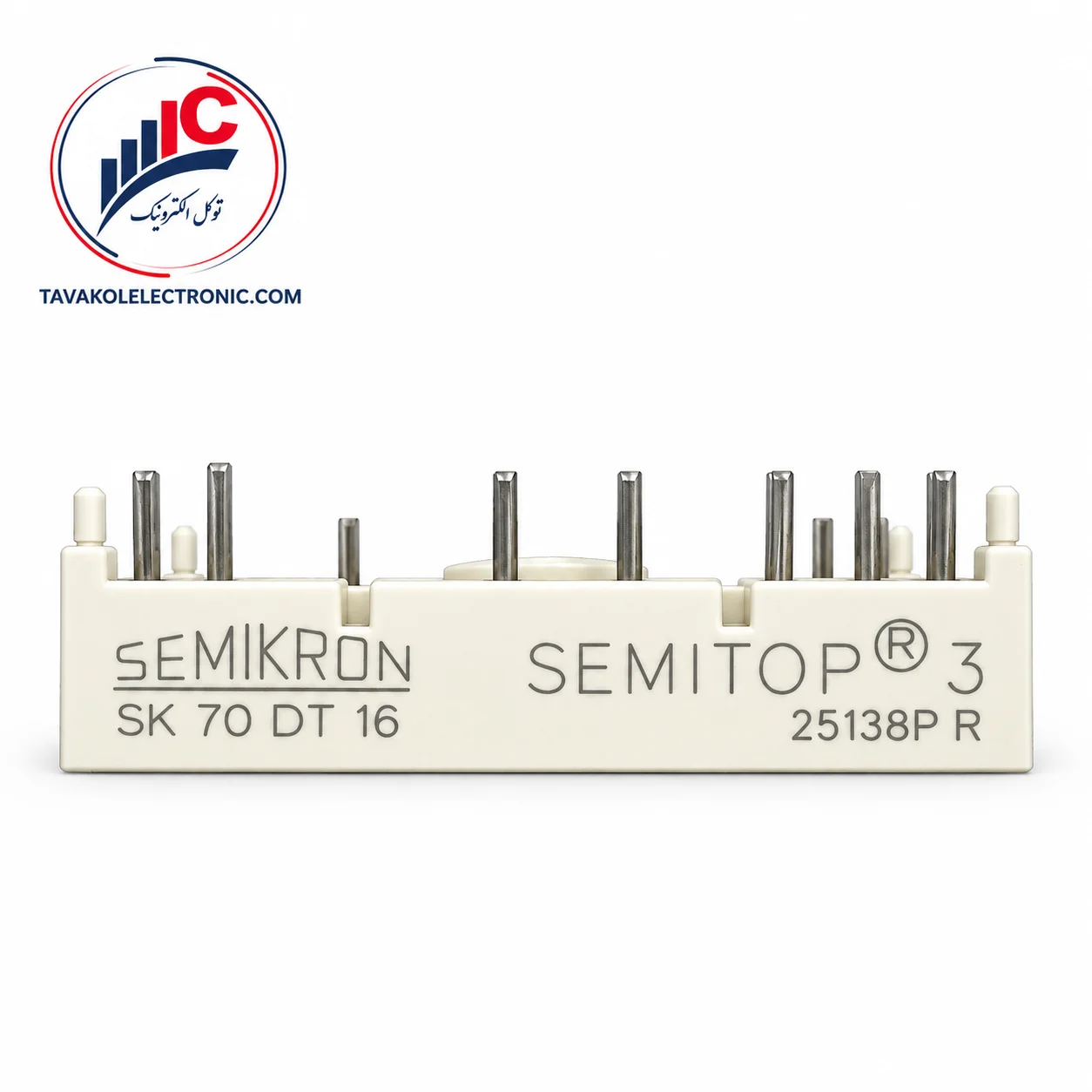

ماژول SK70DT16 یکی از ماژول‌های قدرت شرکت SEMIKRON از سری SEMITOP 3 است که به‌عنوان Controlled Bridge Rectifier طراحی شده است. ساختار داخلی این قطعه از سه تریستور و سه دیود تشکیل شده و در نتیجه یک پل یکسوساز سه‌فاز نیمه‌کنترل‌شده را در یک پکیج فشرده در اختیار مدار قرار می‌دهد. این ویژگی باعث می‌شود قطعه برای تجهیزاتی که علاوه بر یکسوسازی، به کنترل توان خروجی نیز نیاز دارند مناسب باشد.

نسخه SK70DT16 در کلاس ولتاژی 1600 ولت قرار دارد و با جریان خروجی 68 آمپر در شرایط Full Conduction معرفی شده است. ترکیب طراحی فشرده، عایق‌کاری داخلی و ساختار ماژولی، این محصول را برای سیستم‌های کنترل موتور و تجهیزات قدرت صنعتی به گزینه‌ای قابل بررسی تبدیل می‌کند.

خرید و قیمت

در زمان خرید SK70DT16 لازم است پارت‌نامبر کامل قطعه با نمونه نصب‌شده روی دستگاه تطبیق داده شود. خانواده SK70DT نسخه‌های ولتاژی مختلفی دارد و بخش عددی انتهای کد در انتخاب صحیح محصول اهمیت زیادی دارد. بنابراین مشابه بودن ظاهر ماژول یا حتی یکسان بودن جریان، به‌تنهایی برای جایگزینی کافی نیست.

قیمت SK70DT16 می‌تواند با توجه به موجودی بازار، شرایط واردات و وضعیت تأمین قطعات SEMIKRON تغییر کند. اگر این محصول برای تعمیر یک سافت‌استارتر، کنترلر موتور یا تجهیز صنعتی تهیه می‌شود، بهتر است تصویر قطعه قبلی و مدل دستگاه نیز هنگام استعلام برای توکل الکترونیک ارسال شود.

برای مشاهده سایر مدل‌ها می‌توانید وارد دسته خرید ماژول تریستور شوید.

مشخصات فنی خلاصه (جدول)

مشخصات اصلی `SK70DT16`

مشخصه فنی	مقدار
سازنده	`SEMIKRON`
سری	`SEMITOP 3`
نوع قطعه	پل یکسوساز کنترل‌شده
ساختار داخلی	`3 Thyristor + 3 Diode`
ولتاژ تکرارشونده	`VRRM / VDRM = 1600 V`
ولتاژ غیرتکرارشونده	`VRSM = 1700 V`
جریان خروجی	`ID = 68 A`
جریان Surge در 25°C	`ITSM = 450 A`
جریان Surge در 125°C	`ITSM = 380 A`
حداکثر دمای پیوند	`Tj = 125°C`
ولتاژ ایزولاسیون	`3000 / 2500 V`
گشتاور نصب	`2.5 Nm`
وزن تقریبی	`30 g`
نوع کیس	`T15`

نسخه /16 در جدول دیتاشیت با ولتاژ تکرارشونده 1600 V و ولتاژ VRSM = 1700 V مشخص شده است. جریان خروجی نیز در شرایط اعلام‌شده توسط سازنده 68 A است.

ویژگی‌ها و مزایای محصول

یکی از مزیت‌های اصلی SK70DT16 ترکیب بخش یکسوساز و کنترل توان در یک ماژول واحد است. به‌جای استفاده از شش قطعه قدرت مجزا، سه تریستور و سه دیود در یک ساختار یکپارچه قرار گرفته‌اند که می‌تواند طراحی و مونتاژ بخش قدرت را ساده‌تر کند.

SEMIKRON برای این خانواده ویژگی‌هایی مانند طراحی فشرده، نصب با یک پیچ و انتقال حرارت از طریق بستر سرامیکی DBC را ذکر کرده است. همچنین دیتاشیت به قابلیت تحمل ولتاژ معکوس تا 1600 ولت برای نسخه موردنظر اشاره دارد.

کاربردها

طبق دیتاشیت، SK70DT16 برای کاربردهایی مانند سافت‌استارترها، کنترل روشنایی، کنترل دما و کنترل موتور طراحی شده است. SK70DT (1)

ساختار پل سه‌فاز نیمه‌کنترل‌شده این ماژول امکان کنترل بخش یکسوشده توان را فراهم می‌کند. به همین دلیل می‌توان آن را در تجهیزاتی بررسی کرد که نیاز به تنظیم توان یا کنترل فرآیند از طریق تریستور دارند.

نکات مهم پیش از خرید

پیش از سفارش SK70DT16 علاوه بر کد کامل قطعه، باید پین‌آوت، نوع کیس و نحوه اتصال برد با محصول قبلی مقایسه شود. صفحه سوم دیتاشیت کیس T15 و محل پایه‌های قدرت و کنترل را به‌صورت کامل نشان می‌دهد.

سیستم خنک‌کاری نیز اهمیت زیادی دارد. جریان 68 آمپر و مقادیر Surge این ماژول به معنی امکان استفاده بدون هیت‌سینک مناسب نیست. شرایط حرارتی و محدودیت‌های دیتاشیت باید در طراحی و تعمیر رعایت شوند.

چرا خرید از توکل الکترونیک؟

در ماژول‌های تریستور صنعتی، انتخاب اشتباه یک نسخه می‌تواند باعث ناسازگاری الکتریکی یا مکانیکی با دستگاه شود. برای استعلام SK70DT16 از توکل الکترونیک می‌توانید پارت‌نامبر، عکس قطعه قبلی و مدل تجهیز را ارسال کنید تا وضعیت همان مدل بررسی شود.

این روش به‌خصوص برای قطعات مورد استفاده در تجهیزات قدیمی یا تخصصی صنعتی کمک می‌کند تا فرآیند خرید بر اساس مشخصات واقعی قطعه انجام شود، نه صرفاً شباهت ظاهری.
