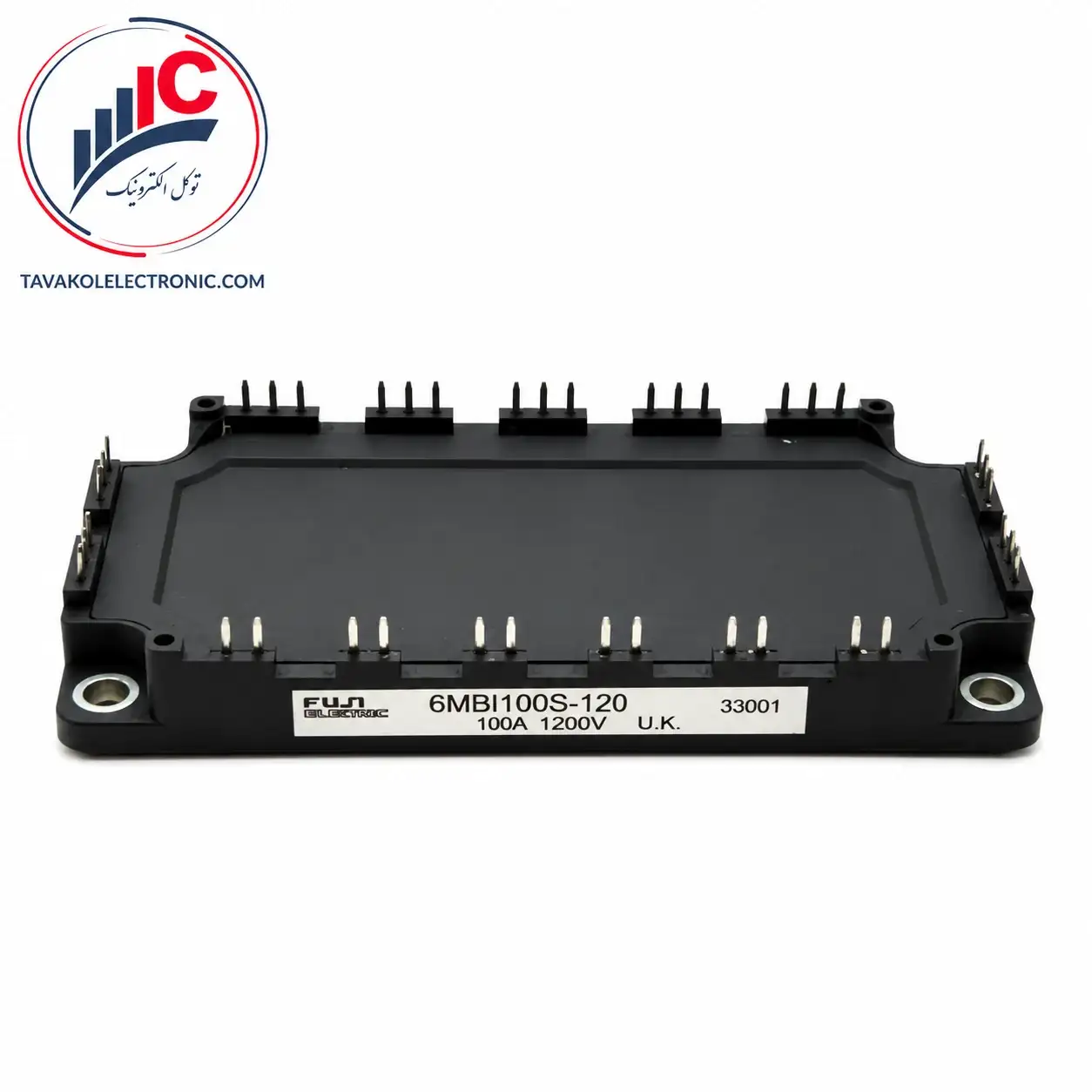

در طراحی مدارهای کنترل حرکت و اینورترهای سه فاز، استفاده از پکیجهای یکپارچه که حجم برد را کاهش و راندمان را افزایش دهند، یک ضرورت است. ماژول 6MBI100S-120-50 ساخت برند معتبر Fuji Electric ژاپن، یک راهکار الکترونیک قدرت فوقالعاده کارآمد از سری تخصصی S این کمپانی است. این قطعه در واقع یک پکیج ششتایی کامپکت (6 in one-package) است که ۶ عدد چیپ آیجیبیتی به همراه دیودهای هرزگرد فوق سریع (FWD) را به صورت یکجا در خود جای داده است. این ساختار یکپارچه در ماژول 6MBI100S-120-50، سیمکشیهای پیچیده بیرونی را حذف کرده و اتلاف انرژی گیت را به حداقل میرساند.
📊 بررسی تخصصی بر اساس دیتاشیت: طبق مستندات رسمی فایل 6MBI100S-120 (1) (1)_compressed_37302_11zon_11zon.pdf، پسوند 50- نشاندهنده نسل ارتقایافته با پایداری حرارتی بالاتر است. این ماژول توانایی تحمل ولتاژ کلکتور-امیتر غولآسای ۱۲۰۰ ولت را دارد و جریان نامی مداوم آن در دمای صنعتی خروجی، ۱۰۰ آمپر واقعی است.
مشخصات استخراجشده مستقیم از روی منحنیها و جدول ولتاژ نیمههادی قدرت 6MBI100S-120-50 جهت محاسبات مهندسان مدار در جدول زیر درج شده است:
| پارامتر فنی قطعه (S Series) | مقادیر نامی و ویژگیهای کلیدی |
| نام قطعه (Part Number) |
6MBI100S-120-50 |
| ولتاژ سدکننده کلکتور-امیتر (VCES) |
1200 ولت (مناسب برای شبکههای برق ۳ فاز صنعتی) |
| جریان کلکتور مداوم (IC) |
100 آمپر در دمای بدنه 80°C (و 150 آمپر در دمای 25°C) |
| پیکربندی چیپ داخلی |
شش تایی (6-Pack) مجهز به دیودهای فرکانسی فوق سریع |
| ولتاژ اشباع خروجی (VCE(sat)) |
مقدار بهینهی 2.3 ولت (کاهش شدید تلفات توان در حالت روشن) |
| ولتاژ عایقبندی بدنه (Viso) |
تست شده تا AC 2500V به مدت یک دقیقه |
با توجه به ساختار ۶ تایی پکیج 6MBI100S-120-50، این نیمههادی قلب تپندهی سیستمهای تبدیل فرکانس تکفاز به سهفاز است:
اینورترهای کنترل دور موتور (VFD): راهاندازی و مهار جریان موتورهای الکتریکی بزرگ AC و DC
سروو درایوهای پیشرفته: آمپلیفایرهای درایو سروو موتور در صنایع ابزار دقیق و رباتیک کارخانهای
منابع تغذیه بدون وقفه (UPS): بخش سوییچینگ قدرت خروجی در یوپیاسهای غولپیکر صنعتی
ماشینآلات جوشکاری گام بالا: تامین جریان سوئیچینگ فرکانسی پایدار در دستگاههای جوش اینورتری سنگین
طراحی کامپکت و نصب آسان (P.C.Board Mount): پایههای خروجی ماژول 6MBI100S-120-50 به گونهای طراحی شدهاند که به راحتی روی فیبرهای مدار چاپی (PCB) ضخیم صنعتی لحیم میشوند.
تلفات توان ناچیز: به لطف مقاومت حرارتی بسیار پایین پکیج (0.18°C/W)، گرما به سرعت از روی چیپ اصلی به سمت هیتسینک هدایت میشود.
دیودهای هرزگرد با بازیابی نرم: زمان بازیابی معکوس فوقالعاده کوتاه (0.35μs) دیودها، ایمنی ماژول را در برابر بارهای سلفی شدید موتورها تضمین میکند.
رعایت دقیق گشتاور پیچها (Screw Torque): طبق دیتاشیت رسمی ماژول 6MBI100S-120-50، میزان گشتاور توصیهشده برای سفت کردن پیچهای M5 بدنه به هیتسینک، دقیقاً باید بین 2.5 تا 3.5 نیوتنمتر باشد. سفت کردن بیش از حد، سرامیک داخلی DBC را میشکند و سفت کردن کمتر از حد، مانع دفع حرارت میشود.
استفاده از خمیر سیلیکون با کیفیت: مقاومت حرارتی تعریف شده برای این قطعه، تنها در صورت استفاده از ترکیب حرارتی یکنواخت (Thermal Compound) زیر بیسپلیت مسی محقق خواهد شد.
ریسک قطعات استوک غیراستاندارد: به دلیل کارکرد این ماژول در ولتاژ ۱۲۰۰ ولت، هرگونه ناخالصی یا ضعف در چیپهای بازسازیشده، منجر به آتشسوزی در بخش قدرت درایو شما میشود.
ماژول IGBT فوجی 6MBI100S-120-50 یک راهکار تمامعیار، کامپکت و فوقتخصصی برای مهندسان الکترونیک قدرت است که به دنبال تجمیع قدرت و راندمان در بردهای صنعتی خود هستند. فروشگاه توکل الکترونیک با سالها تجربه، اصالت و کیفیت این نیمههادی سنگین ژاپنی را برای پروژههای حساس شما تضمین میکند.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 6MBI100S-120-50 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 100A-1200V |
