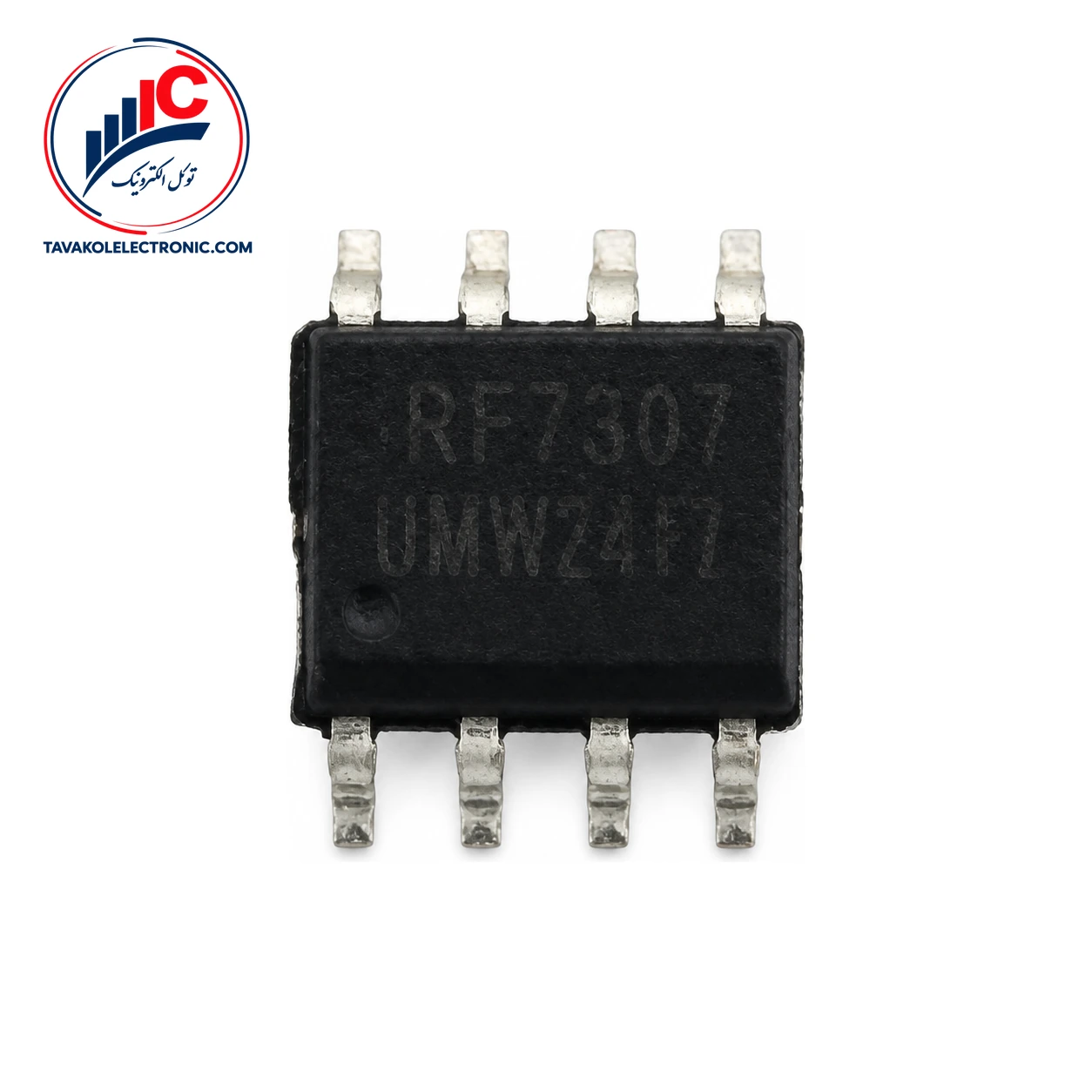

ماسفت IRF7307

ویژگی‌ها
Part NumberIRF7307
پکیجSOIC
Channel TypeN-Channel
مشخصات فنیVDS: 20 V, ID: 5.2 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی IRF7307

IRF7307 با پکیج SO-8 و نصب سطحی عرضه می‌شود. اگر قصد استفاده از این قطعه را دارید، بهتر است الگوی برد و جانمایی پایه‌ها را با طراحی خودتان تطبیق دهید. همچنین پارت‌نامبر درج‌شده روی BOM یا نقشه مدار را با مدل موردنظر بررسی کنید.


مشخصات فنی ماسفت IRF7307

مقادیر کلیدی هر دو کانال در جدول زیر آمده است.

مشخصه کانال N کانال P
ولتاژ شکست درین-سورس 20 V -20 V
مقاومت روشن‌شدن، درایو 4.5 V 0.050 Ω 0.090 Ω
مقاومت روشن‌شدن، درایو 2.7 V 0.070 Ω 0.140 Ω
شارژ کل گیت 20 nC 22 nC
تأخیر روشن‌شدن، معمولی 9.0 ns 8.4 ns

ولتاژ شکست درین-سورس برای کانال N برابر 20 V و برای کانال P برابر -20 V است. این مقادیر با VGS برابر صفر و جریان آزمون مشخص تعریف شده‌اند.

بسته‌بندی و انتخاب IRF7307

پکیج SO-8 برای مونتاژ سطح‌ساز مناسب است و در زمان طراحی باید الگوی PCB و آرایش پایه‌ها با دقت بررسی شود. ظرفیت ورودی گیت در شرایط آزمون مشخص، برای کانال N برابر 660 pF و برای کانال P برابر 610 pF است.

مقاومت روشن‌شدن حداکثری درایو 4.5 V برای کانال N برابر 0.050 Ω و برای کانال P برابر 0.090 Ω است. در درایو 2.7 V، این مقادیر به‌ترتیب 0.070 Ω و 0.140 Ω هستند.


کاربردهای IRF7307 در مدار

ساختار N-channel و P-channel این قطعه آن را برای کاربردهای توان و مدارهای سوئیچینگ مناسب می‌کند. شارژ کل گیت برای کانال N برابر 20 nC و برای کانال P برابر 22 nC است. زمان تأخیر روشن‌شدن نیز به‌صورت معمولی برای کانال N برابر 9.0 ns و برای کانال P برابر 8.4 ns اعلام شده است.

جریان پیوسته عبوری از دیود بدنه برای کانال N برابر 2.5 A و برای کانال P برابر -2.5 A است. جریان درین پیوسته 5.2 A برای کانال N و -4.3 A برای کانال P، فقط حد مطلق در دمای 25°C است. جریان پالسی نیز در رده حدود مطلق قرار دارد و برای کانال N برابر 21 A و برای کانال P برابر -17 A اعلام شده است.

حداکثر ولتاژ گیت-سورس ±12 V، محدوده دمایی مطلق پیوند و ذخیره‌سازی از -55°C تا +150°C و حداکثر توان تلف‌شده در دمای 25°C برابر 2.0 W است.


قیمت و خرید IRF7307

برای استعلام قیمت و موجودی روز IRF7307 با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی عرضه می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. خرید ماسفت برای پروژه یا تولید، با اعلام تعداد موردنیاز و مشخصات سفارش سریع‌تر بررسی می‌شود.


سؤالات متداول درباره IRF7307

آیا IRF7307 شامل دو نوع کانال است؟

بله. این قطعه شامل یک کانال N و یک کانال P است و برای کاربردهای توان و سوئیچینگ معرفی شده است.

پکیج این ماسفت چیست؟

پکیج آن SO-8 با نصب سطحی است. تطبیق الگوی PCB و مشخصات پکیج پیش از سفارش توصیه می‌شود.


جمع‌بندی و ثبت سفارش IRF7307

این ماسفت دوکاناله با کانال‌های N و P، پکیج SO-8، مقاومت روشن‌شدن در دو سطح درایو گیت و شارژ گیت مشخص، گزینه‌ای برای بررسی در مدارهای توان و سوئیچینگ است. هنگام انتخاب، ولتاژ شکست، جریان موردنیاز، سطح درایو گیت و محدودیت‌های مطلق را کنار شرایط واقعی مدار بسنجید.

توضیحات تکمیلی

Part Number

IRF7307

پکیج

SOIC

Channel Type

N-Channel

مشخصات فنی

VDS: 20 V, ID: 5.2 A
