ماسفت 2SK3911

ویژگی‌ها
Part Number2SK3911
پکیجToshiba 2-16C1B; JEITA SC-65
Channel TypeN-Channel
مشخصات فنیVDS: 600 V, ID: 20 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK3911 توشیبا

2SK3911 از محصولات Toshiba، یک ماسفت سیلیکونی کانال N است که برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است. هنگام انتخاب این قطعه، نوع کانال، ولتاژ شکست، مقاومت روشن، شارژ گیت و مشخصات پکیج از پارامترهای مهم هستند.

مقاومت روشن درین-سورس این مدل به‌صورت تیپیک 0.22Ω و حداکثر 0.32Ω اعلام شده است. این مقادیر در شرایط VGS = 10V، ID = 10A و Ta = 25°C تعریف شده‌اند.


مشخصات فنی 2SK3911

مهم‌ترین مشخصات این قطعه در جدول زیر آمده است:

مشخصه مقدار
نوع کانال سیلیکونی، N-Channel
کاربرد رگولاتور سوئیچینگ
ولتاژ شکست درین-سورس حداقل 600V
مقاومت روشن درین-سورس 0.22Ω تیپیک، 0.32Ω حداکثر
شارژ کل گیت 60nC تیپیک
پکیج Toshiba 2-16C1B؛ JEITA SC-65

پارامترهای انتخاب ماسفت 2SK3911

ولتاژ شکست درین-سورس این قطعه حداقل 600V است. جریان قطع درین نیز حداکثر 500μA اعلام شده و شرایط این مشخصه VDS = 600V، VGS = 0V و Ta = 25°C است.

ولتاژ آستانه گیت در شرایط VDS = 10V، ID = 1mA و Ta = 25°C، از حداقل 2.0V تا حداکثر 4.0V قرار دارد. ادمیتانس انتقالی مستقیم در شرایط VDS = 10V، ID = 10A و Ta = 25°C، مقدار تیپیک 11S و حداقل 3.0S دارد.

شارژ کل گیت 60nC به‌صورت تیپیک و در مشخصه الکتریکی با Ta = 25°C ثبت شده است.

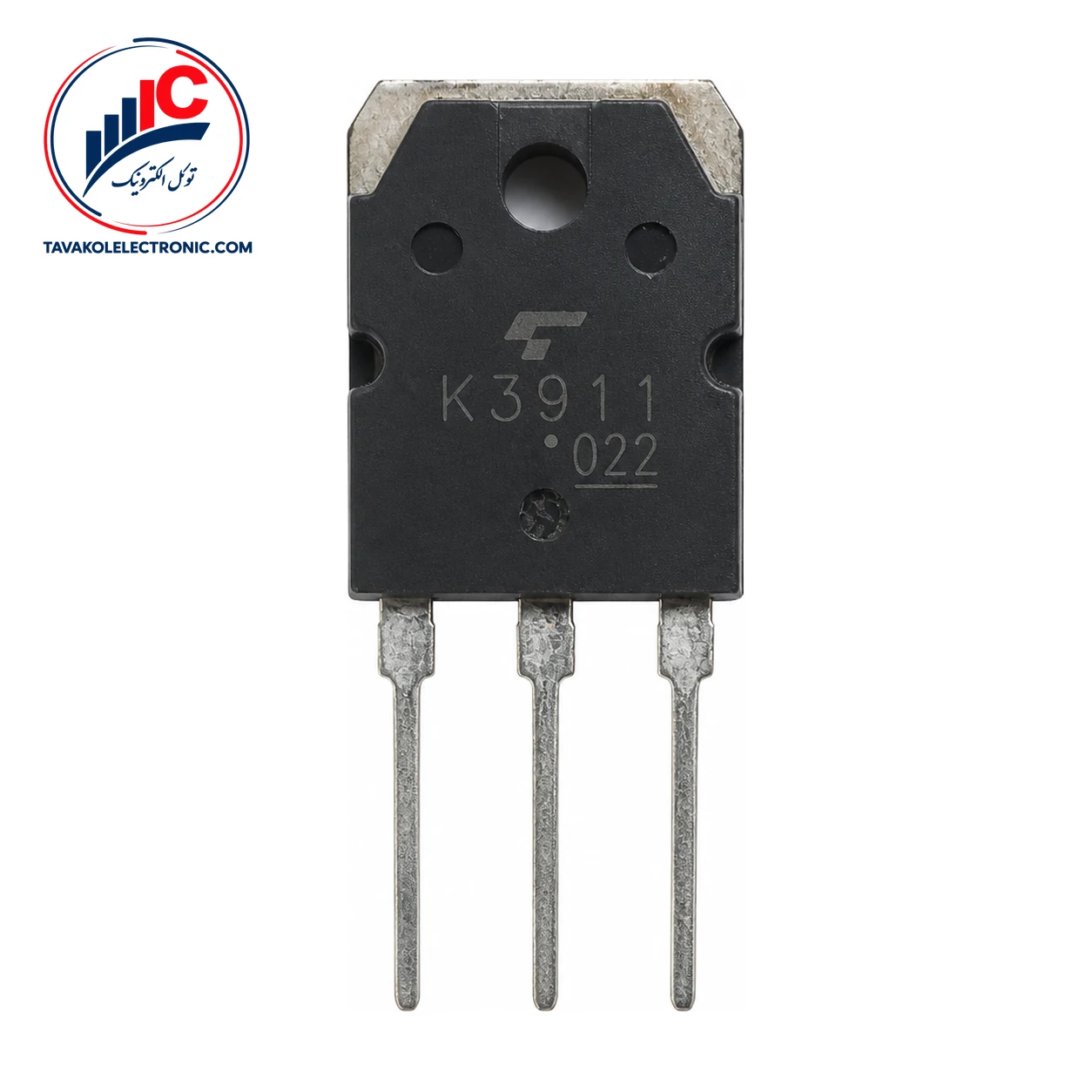

پکیج و پایه‌های 2SK3911

این قطعه در پکیج Toshiba 2-16C1B با شناسه JEITA SC-65 عرضه می‌شود. ترتیب پایه‌ها به این صورت است: پایه 1 گیت، پایه 2 درین به‌همراه هیت‌سینک، و پایه 3 سورس. تطبیق پکیج و پایه‌ها با برد پیش از نصب اهمیت دارد.

مقادیر 600V برای ولتاژ درین-سورس، 20A برای جریان DC پیوسته، 80A برای جریان پالسی و ±30V برای ولتاژ گیت-سورس، همگی حداکثر مطلق هستند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند. حداکثر دمای کانال 150°C و توان تلفاتی درین 150W با کیس در 25°C نیز در همین گروه از مقادیر محدودکننده قرار می‌گیرند.

برای مقایسه این قطعه با انواع ماسفت، تطبیق هم‌زمان پارت‌نامبر، پکیج، ترتیب پایه‌ها و شرایط مدار را بررسی کنید.


قیمت و خرید 2SK3911

برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.

توکل الکترونیک ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را ارائه می‌کند. پیش از سفارش، پارت‌نامبر و مشخصات پکیج موردنیاز خود را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود.


جمع‌بندی و سفارش

2SK3911 با کانال N، پکیج 2-16C1B و مشخصات الکتریکی اعلام‌شده، گزینه‌ای برای بررسی در طراحی‌های مرتبط است. پیش از ثبت سفارش، شرایط واقعی مدار و تطابق پایه‌ها با برد خود را کنترل کنید.

برای دریافت قیمت و موجودی روز، درخواست خود را برای توکل الکترونیک ارسال کنید.


پرسش‌های متداول درباره 2SK3911

2SK3911 چه نوع ماسفتی است؟

این قطعه یک ماسفت سیلیکونی کانال N است و برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است.

پکیج و ترتیب پایه‌های این ماسفت چیست؟

پکیج آن Toshiba 2-16C1B با شناسه JEITA SC-65 است. پایه 1 گیت، پایه 2 درین و هیت‌سینک، و پایه 3 سورس است.

آیا مقدار 20A جریان کاری پیشنهادی است؟

خیر. مقدار 20A مربوط به حداکثر مطلق جریان DC در شرایط مشخص است و نباید بدون بررسی شرایط مدار و حرارتی به‌عنوان جریان کاری عادی استفاده شود.

توضیحات تکمیلی

Part Number

2SK3911

پکیج

Toshiba 2-16C1B; JEITA SC-65

Channel Type

N-Channel

مشخصات فنی

VDS: 600 V, ID: 20 A
