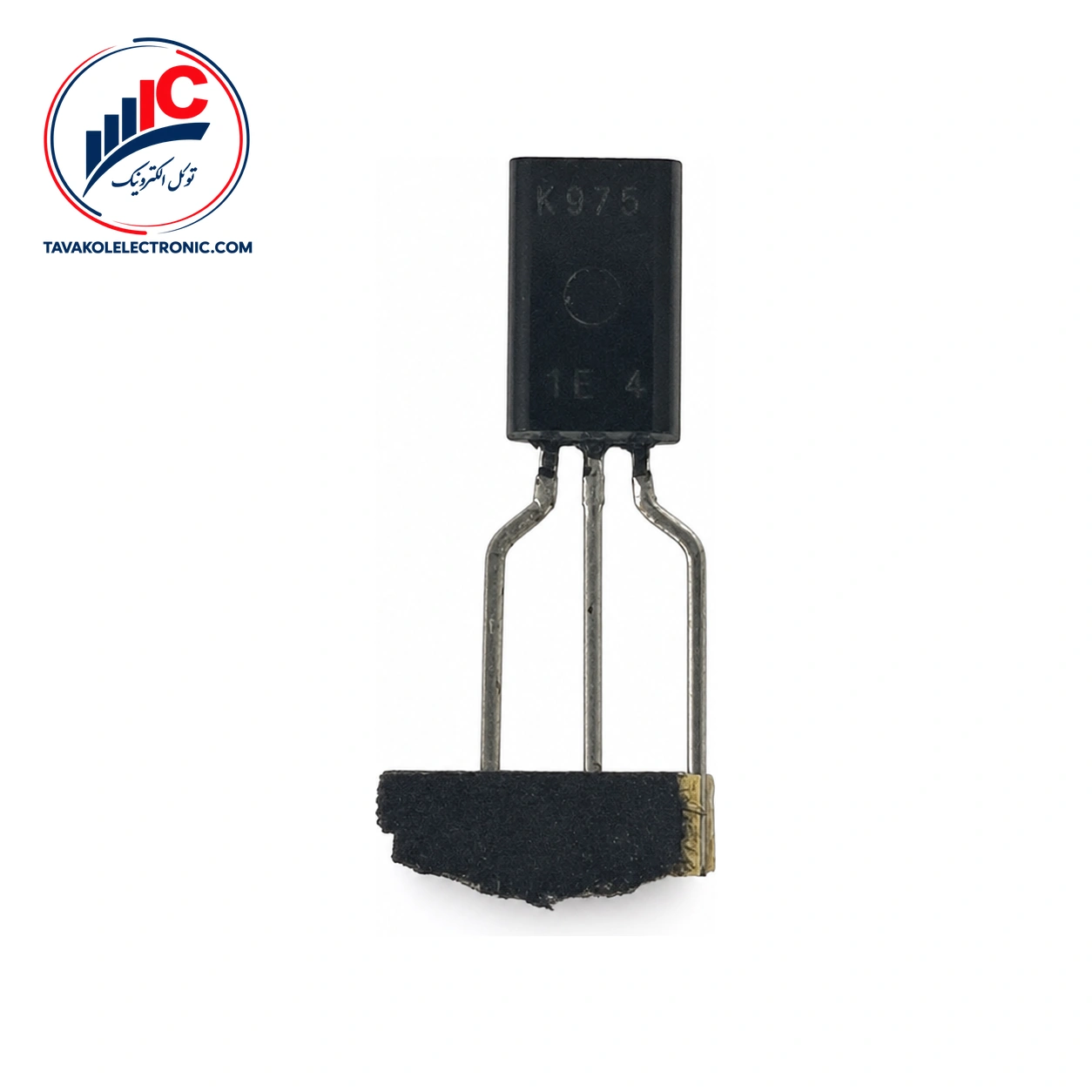

ماسفت 2SK975 یک ماسفت سیلیکونی کانال N از محصولات Hitachi Semiconductor است که برای سوئیچینگ توان با سرعت بالا در نظر گرفته شده است. این قطعه در پکیج TO-92 Mod عرضه میشود و در مشخصات آن، درایو گیت 4 ولت و امکان راه‌اندازی از منبع 5 ولت ذکر شده است.
برای انتخاب این قطعه، سطح درایو گیت، مقاومت روشن در همان سطح، جریان مدار و حدود مجاز باید هم‌زمان بررسی شوند. پکیج TO-92 Mod هم باید با روش نصب و فضای موجود در برد هماهنگ باشد. برای مقایسه قطعات مرتبط در این دسته‌بندی، عبارت انواع ماسفت را بررسی کنید.
– نوع قطعه: ماسفت سیلیکونی کانال N – کاربرد اعلام‌شده: سوئیچینگ توان با سرعت بالا – درایو گیت: 4 V؛ قابلیت راه‌اندازی از منبع 5 V – پکیج: TO-92 Mod – مقاومت روشن در VGS برابر 10 V: معمولاً 0.3 Ω و حداکثر 0.4 Ω – مقاومت روشن در VGS برابر 4 V: معمولاً 0.4 Ω و حداکثر 0.55 Ω
مقاومت روشن drain-to-source در آزمون پالسی، با جریان ID برابر 1 A و دمای محیط Ta برابر 25 °C اندازه‌گیری شده است. در VGS برابر 10 V، مقدار معمولی 0.3 Ω و مقدار حداکثری 0.4 Ω است. در VGS برابر 4 V، مقدار معمولی 0.4 Ω و مقدار حداکثری 0.55 Ω اعلام شده است. این اختلاف نشان می‌دهد که سطح درایو گیت هنگام مقایسه و طراحی اهمیت دارد.
ولتاژ قطع gate-to-source بین حداقل 1.0 V و حداکثر 2.0 V است. این مشخصه در ID برابر 1 mA و VDS برابر 10 V در دمای 25 °C بیان شده و با ولتاژ درایو کاری یکسان نیست. زمان تأخیر روشن‌شدن معمولاً 3 ns است و زمان بازیابی معکوس دیود body-to-drain نیز مقدار معمولی 45 ns دارد؛ هر دو مقدار فقط در شرایط آزمون اختصاصی خودشان معنا دارند.
| مشخصه | مقدار یا توضیح |
|---|---|
| نوع کانال | سیلیکونی N-channel |
| پکیج | TO-92 Mod |
| درایو گیت | 4 V؛ قابل راه‌اندازی با منبع 5 V |
| مقاومت روشن در VGS=10 V | Typ. 0.3 Ω، Max. 0.4 Ω در ID=1 A |
| مقاومت روشن در VGS=4 V | Typ. 0.4 Ω، Max. 0.55 Ω در ID=1 A |
| زمان تأخیر روشن‌شدن | Typ. 3 ns |
ولتاژ drain-to-source برابر 60 V، جریان drain برابر 1.5 A و جریان پیک drain برابر 4.5 A، همگی حد مطلق هستند و نباید به‌عنوان مقادیر کار عادی در نظر گرفته شوند. مقدار جریان پیک با شرط PW حداکثر 10 µs و duty cycle حداکثر 1% تعریف شده است. حد مطلق ولتاژ gate-to-source برابر ±20 V، توان تلفاتی کانال 900 mW و دمای کانال 150 °C است.
شرایط آزمون مقاومت روشن، زمان‌های سوئیچینگ و ولتاژ قطع را با شرایط واقعی مدار یکسان فرض نکنید. همچنین حدود مطلق فقط برای جلوگیری از عبور تنش‌های الکتریکی و حرارتی از مرز مجاز کاربرد دارند و جایگزین مشخصه کاری پیشنهادی نیستند.
برای خرید 2SK975 از توکل الکترونیک، استعلام قیمت و موجودی روز دریافت کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. ارسال به سراسر کشور انجام میشود و فروشگاه در بازار جمهوری تهران حضور فیزیکی دارد.
پیش از سفارش، پارت‌نامبر و پکیج TO-92 Mod را با نیاز مدار تطبیق دهید. برای پاسخ‌گویی دقیق‌تر، تعداد موردنیاز و نوع تأمین خود را اعلام کنید. بررسی پارت‌نامبر قبل از سفارش و ضمانت اصالت کالا از خدمات خرید توکل الکترونیک است.
این قطعه یک ماسفت سیلیکونی کانال N است که برای سوئیچینگ توان با سرعت بالا در نظر گرفته شده و در پکیج TO-92 Mod عرضه میشود.
در مشخصات قطعه، درایو گیت 4 V و قابلیت راه‌اندازی از منبع 5 V ذکر شده است. سطح درایو واقعی باید همراه با مقاومت روشن متناظر و شرایط مدار بررسی شود.
این ماسفت کانال N با پکیج TO-92 Mod، درایو گیت 4 V و کاربرد مشخص در سوئیچینگ توان با سرعت بالا، گزینه‌ای برای بررسی در طراحی‌های مرتبط است. برای تطبیق مشخصات، استعلام قیمت و موجودی روز و ثبت سفارش با توکل الکترونیک تماس بگیرید.
| Part Number | 2SK975 |
|---|---|
| پکیج | TO-92 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V |
