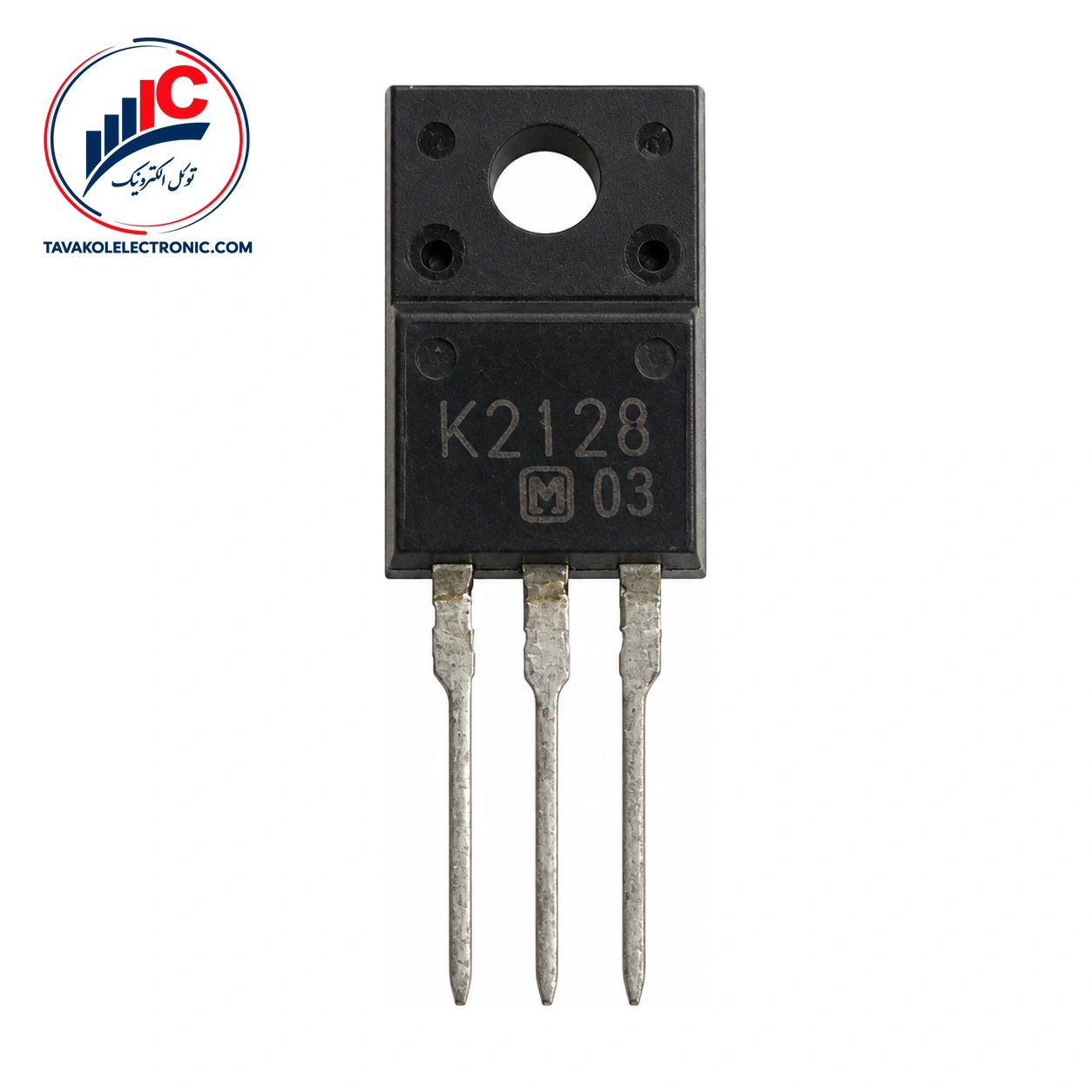

2SK2128 یک ماسفت قدرت سیلیکونی کانال N از Panasonic Semiconductor است که در پکیج TO-220E عرضه میشود. این قطعه برای رله بدون کنتاکت، راه‌اندازی سلونوئید، راه‌اندازی موتور، تجهیزات کنترلی و منابع تغذیه سوئیچینگ معرفی شده است.
برای انتخاب این قطعه، تطبیق پارت‌نامبر، نوع کانال و پکیج با مدار اهمیت دارد. پیش از سفارش، این ماسفت و پکیج TO-220E را با نمونه یا طراحی خود مقایسه کنید تا انتخاب دقیق‌تری داشته باشید.
مهم‌ترین مشخصات این ماسفت شامل ولتاژ شکست درین به سورس حداقل 800 V، ولتاژ آستانه گیت بین 2 تا 5 V و مقاومت روشن درین به سورس با مقدار معمولی 4.8 Ω و حداکثر 7 Ω است. مقاومت روشن در VGS برابر 10 V و جریان درین 1 A، در دمای 25°C اندازه‌گیری شده است.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت قدرت سیلیکونی کانال N |
| پکیج | TO-220E |
| ولتاژ شکست درین به سورس | حداقل 800 V |
| مقاومت روشن درین به سورس | معمولی 4.8 Ω، حداکثر 7 Ω |
| زمان افت | معمولی 25 ns |
ولتاژ شکست درین به سورس این قطعه حداقل 800 V است. این مقدار با جریان درین 1 mA، VGS برابر صفر و دمای بدنه 25°C مشخص شده و باید همراه با شرایط آزمون تفسیر شود؛ بنابراین به‌تنهایی بیانگر ولتاژ کاری عمومی مدار نیست.
ولتاژ آستانه گیت بین 2 و 5 V قرار دارد و در VDS برابر 25 V و جریان درین 1 mA، در دمای 25°C به دست آمده است. برای بررسی عملکرد درایور گیت، مقدار مقاومت روشن نیز باید در شرایط تعیین‌شده یعنی VGS برابر 10 V و ID برابر 1 A بررسی شود.
ظرفیت ورودی معمولی 350 pF، ظرفیت خروجی معمولی 60 pF و ظرفیت انتقال معکوس معمولی 25 pF است. ظرفیت خروجی در VDS برابر 20 V، VGS برابر صفر و فرکانس 1 MHz، با اتصال سورس مشترک و دمای 25°C اندازه‌گیری شده است. زمان افت معمولی نیز 25 ns بوده و شرایط آزمون آن VDD برابر 200 V و RL برابر 200 Ω است.
جریان درین DC برابر ±2 A و جریان درین پالسی برابر ±4 A، مقادیر حداکثر مطلق در دمای بدنه 25°C هستند و نباید به‌عنوان جریان کاری پیشنهادی در همه مدارها در نظر گرفته شوند. حداکثر مطلق ولتاژ گیت به سورس ±30 V و حداکثر مطلق دمای کانال 150°C است. شرایط حرارتی و درایو گیت باید با طراحی نهایی هماهنگ شوند.
برای مقایسه قطعات هم‌رده، عبارت مشاهده ماسفت را بررسی کنید و مشخصات پکیج و پارامترهای مدار خود را با اطلاعات قطعه تطبیق دهید.
قیمت و موجودی این ماسفت به شرایط تأمین وابسته است. برای استعلام قیمت روز، پارت‌نامبر و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است.
این قطعه یک ماسفت قدرت سیلیکونی کانال N با پکیج TO-220E است و برای رله بدون کنتاکت، راه‌اندازی سلونوئید و موتور، تجهیزات کنترلی و منابع تغذیه سوئیچینگ کاربرد دارد.
خیر. حداقل 800 V مربوط به ولتاژ شکست درین به سورس در شرایط آزمون مشخص است و نباید بدون بررسی شرایط مدار به‌عنوان ولتاژ کاری عمومی استفاده شود.
مقاومت روشن در شرایط مشخص، مقدار معمولی 4.8 Ω و مقدار حداکثری 7 Ω دارد. این مشخصه با VGS برابر 10 V و ID برابر 1 A در دمای 25°C تعیین شده است.
این ماسفت برای مدارهایی مناسب است که به ماسفت قدرت کانال N، پکیج TO-220E و مشخصات الکتریکی و سوئیچینگ تعریف‌شده نیاز دارند. برای ثبت سفارش، تعداد موردنیاز و نیاز به پیش‌فاکتور را اعلام کنید تا قیمت و موجودی روز بررسی شود.
| Part Number | 2SK2128 |
|---|---|
| پکیج | TO-220E |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V |
ماسفت 2SK2128
