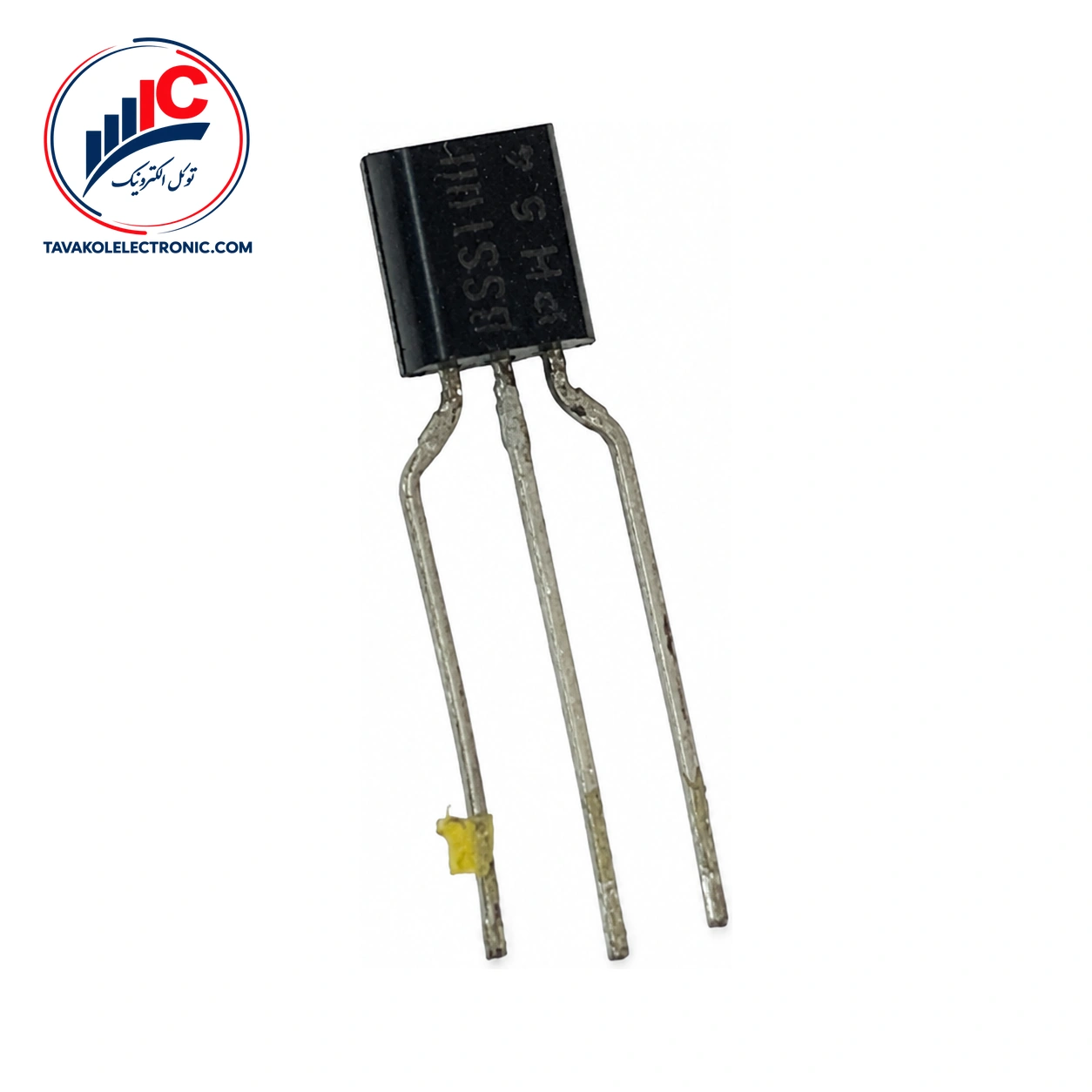

ماسفت BSS100 یک ترانزیستور اثر میدان کانال N از نوع enhancement-mode و logic-level است. این قطعه برای سوئیچینگ کم‌ولتاژ و کم‌جریان، کنترل سرووموتورهای کوچک، درایور گیت ماسفت‌های قدرت و سایر کاربردهای سوئیچینگ مناسب است.
پکیج این قطعه TO-92 (97) است. پیش از خرید یا نصب، پارت‌نامبر و نوع پکیج را با نیاز مدار و برد خود تطبیق دهید. برای بررسی گزینه‌های مرتبط، عبارت مشاهده ماسفت را دنبال کنید.
از نکات مهم در انتخاب این مدل می‌توان به کانال N، عملکرد logic-level، ولتاژ شکست درین-سورس، مقاومت روشن در دو سطح گیت و پکیج آن اشاره کرد. ولتاژ شکست درین-سورس BVDSS حداقل 100 V است و در شرایط VGS = 0 V، جریان ID برابر با 250 µA و دمای 25°C اندازه‌گیری شده است.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال و ساختار | N-channel، logic-level، enhancement-mode | — |
| پکیج | TO-92 (97) | — |
| ولتاژ شکست درین-سورس BVDSS | حداقل 100 V | VGS = 0 V، ID = 250 µA، در 25°C |
| مقاومت روشن RDS(ON) | 2.8 Ω معمولی، 6 Ω حداکثر | VGS = 10 V، ID = 0.22 A، در 25°C |
| مقاومت روشن RDS(ON) | 3.2 Ω معمولی، 10 Ω حداکثر | VGS = 4.5 V، ID = 0.22 A، در 25°C |
| ظرفیت ورودی Ciss | 29 pF معمولی، 60 pF حداکثر | VDS = 25 V، VGS = 0 V، f = 1 MHz، در 25°C |
ولتاژ آستانه گیت VGS(th) حداقل 0.8 V، مقدار معمولی 1.4 V و حداکثر 2 V است. این پارامتر با VDS = VGS و ID = 1 mA در دمای 25°C مشخص شده است؛ بنابراین ولتاژ آستانه را به‌تنهایی معیار روشن‌شدن کامل ماسفت در مدار قرار ندهید.
مقاومت روشن در VGS برابر با 10 V، مقدار معمولی 2.8 Ω و حداکثر 6 Ω دارد. در VGS برابر با 4.5 V، این مقادیر به‌ترتیب 3.2 Ω معمولی و 10 Ω حداکثر هستند. این شرایط آزمون هنگام برآورد تلفات هدایتی اهمیت دارد.
بار کل گیت Qg برابر با 1.4 nC معمولی و 2 nC حداکثر است و زمان تأخیر روشن‌شدن tD(on) حداکثر 8 ns اعلام شده است. ظرفیت ورودی Ciss نیز 29 pF معمولی و 60 pF حداکثر است. این اعداد برای بررسی رفتار گیت و انتخاب درایور، در کنار شرایط واقعی مدار استفاده می‌شوند.
جریان درین پیوسته 0.22 A، جریان پالسی 0.9 A و دمای 55- تا 150°C، همگی در محدوده حدود مطلق قرار دارند و نباید به‌عنوان مقدار کار عادی در نظر گرفته شوند. ولتاژ درین-سورس 100 V نیز در همین بخش آمده است. ولتاژ دیود درین-سورس VSD برابر با 0.9 V معمولی و 1.3 V حداکثر، در VGS = 0 V و IS = 0.44 A است.
برای استعلام قیمت و موجودی روز BSS100 با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت تکی و تعدادی عرضه میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور از خدمات قابل استفاده هنگام خرید است.
پیش از ثبت سفارش، نوع پکیج TO-92 (97) و مشخصات موردنیاز مدار را بررسی کنید. توکل الکترونیک در بازار جمهوری تهران حضور فیزیکی دارد و امکان هماهنگی برای خرید یا استعلام موجودی نیز فراهم است.
این مدل یک ماسفت کانال N از نوع enhancement-mode و logic-level است که برای سوئیچینگ کم‌ولتاژ و کم‌جریان، کنترل سرووموتورهای کوچک و درایور گیت ماسفت‌های قدرت کاربرد دارد.
پکیج این قطعه TO-92 (97) است.
خیر. جریان درین 0.22 A به‌عنوان حد مطلق پیوسته اعلام شده است. جریان پالسی 0.9 A نیز حد مطلق است و انتخاب مقدار واقعی باید با توجه به شرایط مدار انجام شود.
اگر به یک ماسفت کانال N با پکیج TO-92 (97) برای کاربردهای سوئیچینگ کم‌ولتاژ و کم‌جریان نیاز دارید، این مدل می‌تواند در فهرست بررسی شما قرار گیرد. ولتاژ شکست حداقل 100 V، مقاومت روشن مشخص‌شده در VGS برابر با 10 و 4.5 V، بار گیت پایین و تأخیر روشن‌شدن حداکثر 8 ns از پارامترهای مهم آن هستند.
برای سفارش، تعداد موردنیاز و پارت‌نامبر BSS100 را اعلام کنید تا قیمت، موجودی روز و شرایط تأمین به شما ارائه شود.
| Part Number | BSS100 |
|---|---|
| پکیج | TO-92 (97 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 0.22 A |
