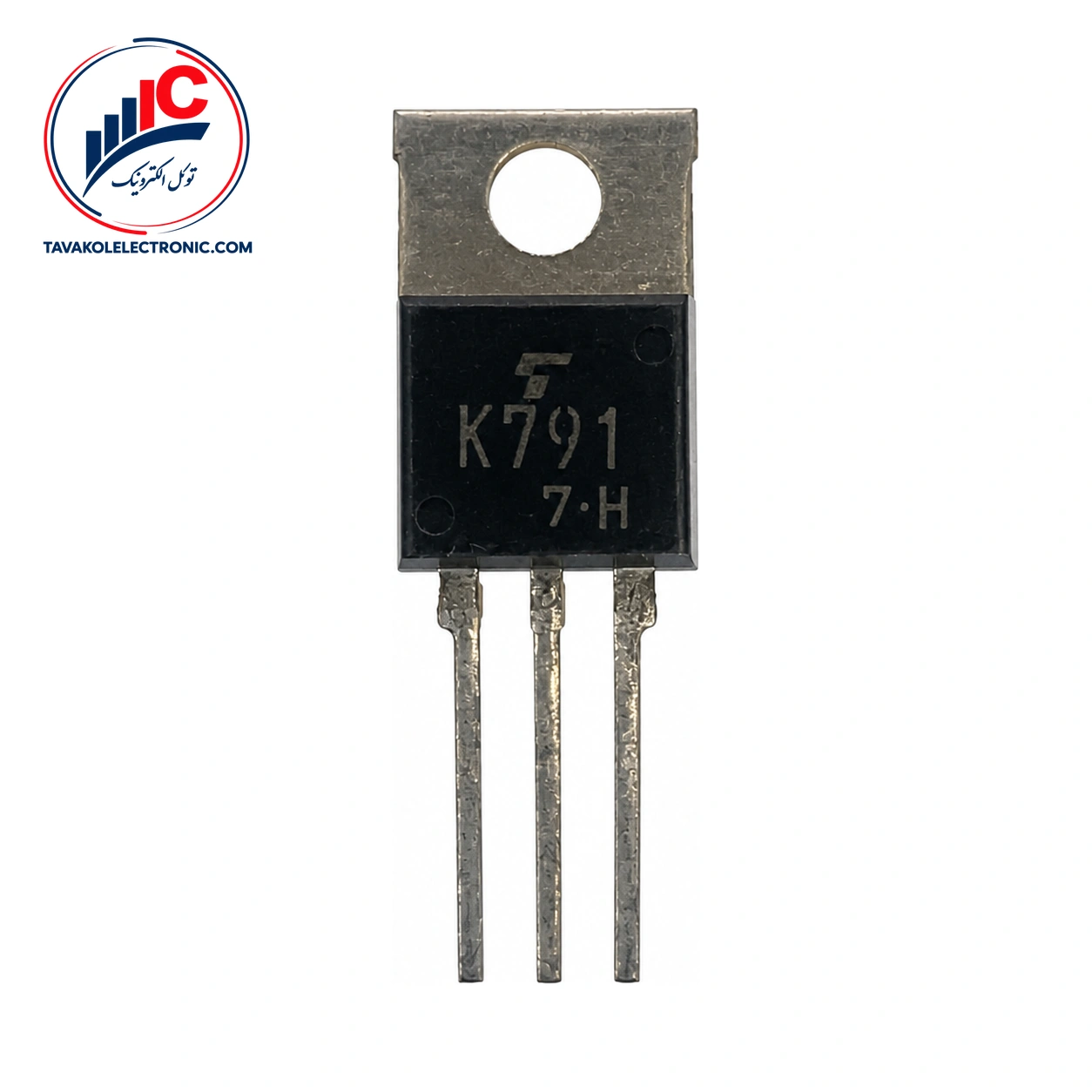

ماسفت 2SK791 یک ماسفت سیلیکونی کانال N از نوع Enhancement است که برای سوئیچینگ ولتاژبالا و پرسرعت، رگولاتورهای سوئیچینگ و مدارهای درایو موتور معرفی شده است. این قطعه در پکیج TO-220AB عرضه میشود و هنگام انتخاب یا تعمیر برد، مشخصات الکتریکی آن باید با نیاز مدار تطبیق داده شود. برای مشاهده انواع ماسفت و بررسی گزینه‌های مرتبط، نوع کانال و پارت‌نامبر دقیق را در نظر بگیرید.
مقادیر اعلام‌شده برای پارامترهای الکتریکی، در شرایط آزمون مشخص ارائه شده‌اند و نباید بدون توجه به همان شرایط، به‌عنوان وضعیت کار عادی مدار تفسیر شوند.
این ماسفت از نوع N-channel و Enhancement است و ساختار سیلیکونی دارد. کاربردهای اعلام‌شده آن شامل سوئیچینگ سریع در ولتاژ بالا، رگولاتور سوئیچینگ و درایو موتور میشود.
ولتاژ شکست درین-سورس حداقل 850 V است. این مقدار در شرایط ID = 10 mA و VGS = 0 بیان شده است. جریان نشتی گیت حداکثر ±100 nA در VGS = ±20 V و VDS = 0 بوده و جریان قطع درین حداکثر 300 µA در VDS = 850 V و VGS = 0 اعلام شده است.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | سیلیکونی، N-channel، Enhancement | — |
| ولتاژ شکست درین-سورس | حداقل 850 V | ID = 10 mA، VGS = 0 |
| ولتاژ آستانه گیت | 1.5 تا 3.5 V | VDS = 10 V، ID = 1 mA |
| مقاومت درین-سورس روشن | 3.3 Ω typ، 4.5 Ω max | ID = 1.5 A، VGS = 10 V |
| پکیج | TO-220AB | نام‌گذاری JEDEC |
ولتاژ آستانه گیت بین 1.5 V حداقل و 3.5 V حداکثر است؛ این بازه در VDS = 10 V و ID = 1 mA مشخص شده است. ولتاژ آستانه به‌تنهایی به معنی روشن‌شدن کامل ماسفت نیست و برای ارزیابی عملکرد باید شرایط آزمون هر پارامتر را جداگانه در نظر گرفت.
مقاومت درین-سورس در حالت روشن 3.3 Ω به‌صورت معمول و 4.5 Ω به‌صورت حداکثر، در ID = 1.5 A و VGS = 10 V اعلام شده است. ولتاژ درین-سورس در حالت روشن نیز 12 V مقدار معمول و 15 V مقدار حداکثر دارد؛ شرایط این اندازه‌گیری ID = 3 A و VGS = 10 V است. ادمیتانس انتقالی مستقیم حداقل 0.5 S و مقدار معمول آن 1.0 S، در VDS = 10 V و ID = 1.5 A است.
مقادیر typ، min و max همگی به شرایط آزمون وابسته‌اند. بنابراین هنگام مقایسه با طراحی، تنها به یک عدد منفرد اکتفا نکنید.
این قطعه در پکیج JEDEC TO-220AB عرضه میشود. پکیج برای بررسی فرم نصب و جای‌گیری قطعه مفید است، اما به‌تنهایی سازگاری الکتریکی را تأیید نمی‌کند. پیش از جایگزینی، پارت‌نامبر، نوع کانال، ولتاژهای مدار و مشخصات گیت را با نمونه موردنیاز تطبیق دهید.
مقدار 850 V در مشخصات ولتاژ شکست، در شرایط آزمون تعیین شده است. همچنین 850 V برای ولتاژ درین-سورس در بخش حد مطلق نیز ذکر میشود و نباید به‌عنوان نقطه کار عادی استفاده شود. حد مطلق ولتاژ گیت-سورس ±20 V است. جریان درین پیوسته 3 A و جریان پالسی 5 A نیز در Ta = 25°C، حد مطلق هستند؛ این اعداد مشخصه کار عادی محسوب نمی‌شوند. دمای کانال 150°C و بازه دمای نگهداری −55 تا 150°C نیز حدهای مطلق اعلام‌شده‌اند.
برای خرید 2SK791، استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه میشود.
این قطعه یک ماسفت سیلیکونی کانال N از نوع Enhancement است و برای سوئیچینگ ولتاژبالا و پرسرعت، رگولاتور سوئیچینگ و درایو موتور معرفی شده است.
پکیج آن TO-220AB با نام‌گذاری JEDEC است. برای اطمینان از تطبیق مکانیکی، فرم پکیج را با نمونه نصب‌شده در مدار مقایسه کنید.
ماسفت 2SK791 با کانال N، ساختار Enhancement، پکیج TO-220AB و کاربردهای مشخص در سوئیچینگ، رگولاتورهای سوئیچینگ و درایو موتور، گزینه‌ای قابل بررسی برای مدارهای مرتبط است. برای سفارش، پارت‌نامبر و پکیج را با نیاز خود تطبیق دهید و جهت دریافت قیمت، موجودی روز یا پیش‌فاکتور با توکل الکترونیک در ارتباط باشید.
| Part Number | 2SK791 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 850 V, ID: 3 A |
ماسفت 2SK791
