ماسفت IRF7314 یک ماسفت دوگانه کانال P از محصولات International Rectifier است که در پکیج سطح‌نشین SO-8 عرضه میشود. وجود دو ماسفت کانال P در یک پکیج، این قطعه را برای طراحی‌هایی مناسب می‌کند که محدودیت فضا و نیاز به قرار دادن دو المان در یک بدنه اهمیت دارد.
مقاومت روشن این قطعه برای دو نقطه کاری ارائه شده است: حداکثر 0.058 Ω در VGS برابر با -4.5 V و ID برابر با -2.9 A، و حداکثر 0.098 Ω در VGS برابر با -2.7 V و ID برابر با -1.5 A. این مقادیر در دمای اتصال 25°C و شرایط آزمون مشخص‌شده‌اند.
| پارامتر | مقدار |
|---|---|
| نوع کانال | Dual P-Channel MOSFET |
| پکیج | SO-8، سطح‌نشین |
| مقاومت روشن | 0.058 Ω حداکثر در VGS=-4.5 V و ID=-2.9 A |
| شارژ کل گیت | 19 nC معمولی، 29 nC حداکثر |
| ظرفیت ورودی | 780 pF معمولی |
مقدار آستانه گیت -0.70 V حداقل است. این مقدار با شرایط آزمون VDS برابر با VGS و جریان ID برابر با -250 µA مشخص شده و نباید به‌تنهایی به‌عنوان ولتاژ راه‌اندازی کامل در نظر گرفته شود. شارژ کل گیت نیز 19 nC به‌صورت معمولی و 29 nC حداکثر، در ID برابر با -2.9 A و VDS برابر با -16 V اعلام شده است.
برای ارزیابی رفتار سوئیچینگ، زمان تأخیر روشن‌شدن 15 ns معمولی و 22 ns حداکثر است. زمان خیز 40 ns معمولی و 60 ns حداکثر گزارش شده و ظرفیت ورودی 780 pF معمولی در VGS برابر با صفر، VDS برابر با -15 V و فرکانس 1.0 MHz اندازه‌گیری شده است. ترارسانایی مستقیم نیز 5.9 S معمولی در VDS برابر با -10 V و ID برابر با -1.5 A است.
این پارامترها هنگام مقایسه قطعات، طراحی درایو گیت و بررسی تلفات سوئیچینگ اهمیت دارند. مقادیر معمولی و حداکثر را هم باید مطابق شرایط آزمون خود تفسیر کنید و به شرایط دیگر تعمیم ندهید.
حداکثر ولتاژ درین-سورس این قطعه -20 V و حداکثر ولتاژ گیت-سورس ±12 V است. حداکثر جریان درین پیوسته در دمای 25°C برابر با -5.3 A و در دمای 70°C برابر با -4.3 A اعلام شده است. جریان درین پالسی حداکثر -21 A است. این اعداد، حدود مطلق مجاز هستند و نباید به‌عنوان جریان یا ولتاژ کاری عادی در طراحی استفاده شوند.
محدوده دمای اتصال و نگهداری نیز -55 تا +150°C به‌عنوان حد مطلق مشخص شده است. تطبیق پارت‌نامبر، نوع کانال و پکیج پیش از سفارش ضروری است. برای مقایسه گزینه‌های مرتبط، میتوانید از بخش مشاهده ماسفت استفاده کنید.
برای خرید IRF7314 از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. بررسی پارت‌نامبر قبل از سفارش، به تطبیق دقیق مدل و پکیج کمک می‌کند.
این قطعه با ضمانت اصالت کالا عرضه میشود و امکان ارسال به سراسر کشور وجود دارد. توکل الکترونیک همچنین حضور فیزیکی در بازار جمهوری تهران دارد؛ بنابراین میتوانید روش مناسب دریافت یا ارسال سفارش را با فروشگاه هماهنگ کنید.
IRF7314 یک ماسفت دوگانه کانال P است و در پکیج سطح‌نشین SO-8 ارائه میشود.
مقاومت درین-سورس روشن حداکثر 0.058 Ω در VGS برابر با -4.5 V و ID برابر با -2.9 A است. در VGS برابر با -2.7 V و ID برابر با -1.5 A، این مقدار حداکثر 0.098 Ω اعلام شده است.
خیر. مقادیر -20 V برای ولتاژ درین-سورس، ±12 V برای ولتاژ گیت-سورس و جریان‌های اعلام‌شده در بخش حدود مطلق، فقط حد مجاز هستند و نباید بدون بررسی شرایط مدار به‌عنوان نقطه کاری انتخاب شوند.
IRF7314 یک ماسفت دوگانه کانال P با پکیج SO-8، مقاومت روشن مشخص، شارژ گیت 19 nC معمولی و زمان‌های سوئیچینگ اعلام‌شده است. برای ثبت سفارش، پارت‌نامبر و پکیج موردنیاز خود را بررسی کرده و برای استعلام قیمت، موجودی و دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.
| Part Number | IRF7314 |
|---|---|
| پکیج | SOIC |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -20 V, ID: -5.3 A |

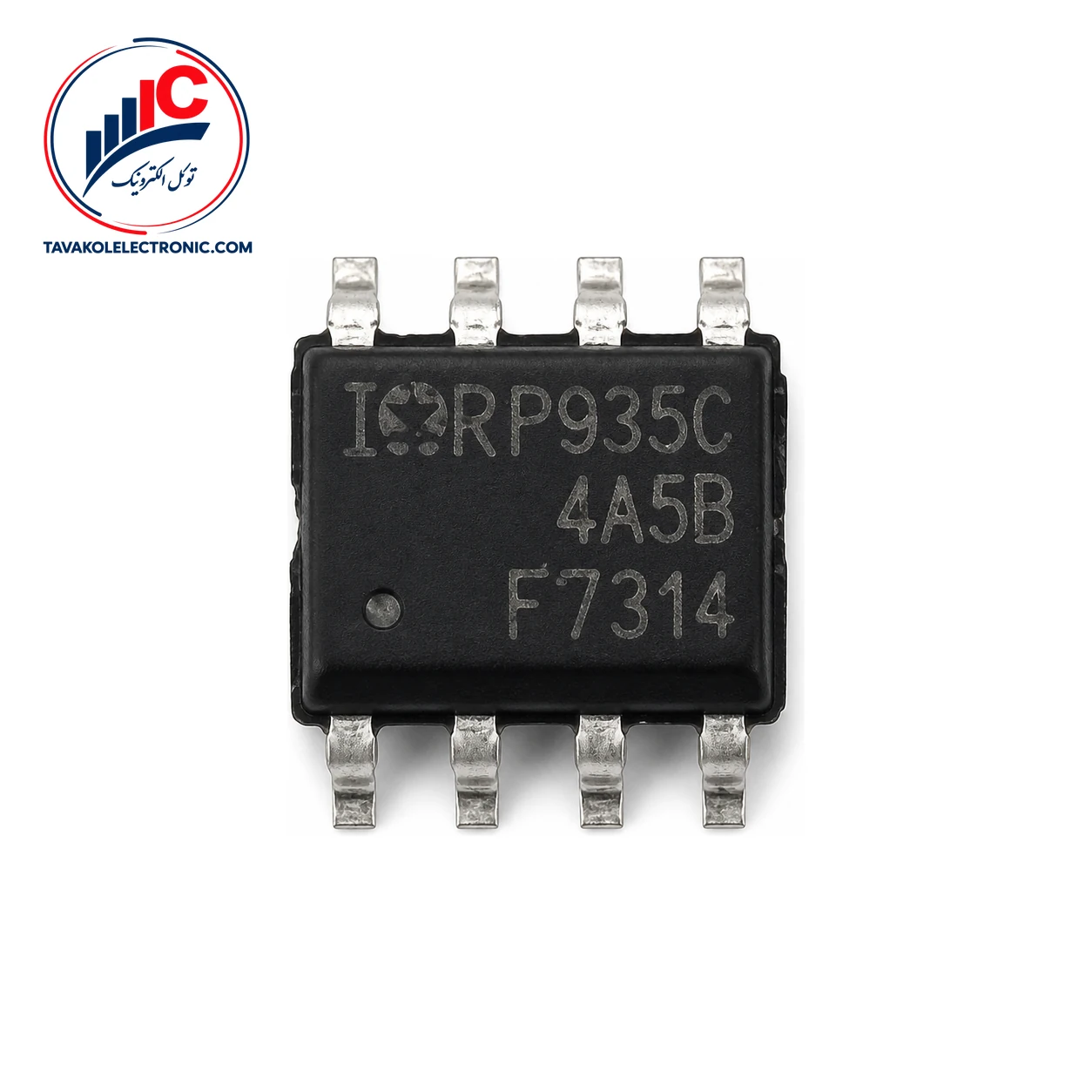

ماسفت IRF7314
