ماسفت 2SJ306

ویژگی‌ها
Part Number2SJ306
پکیجTO-220ML
Channel TypeP-Channel
مشخصات فنیVDS: 250 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

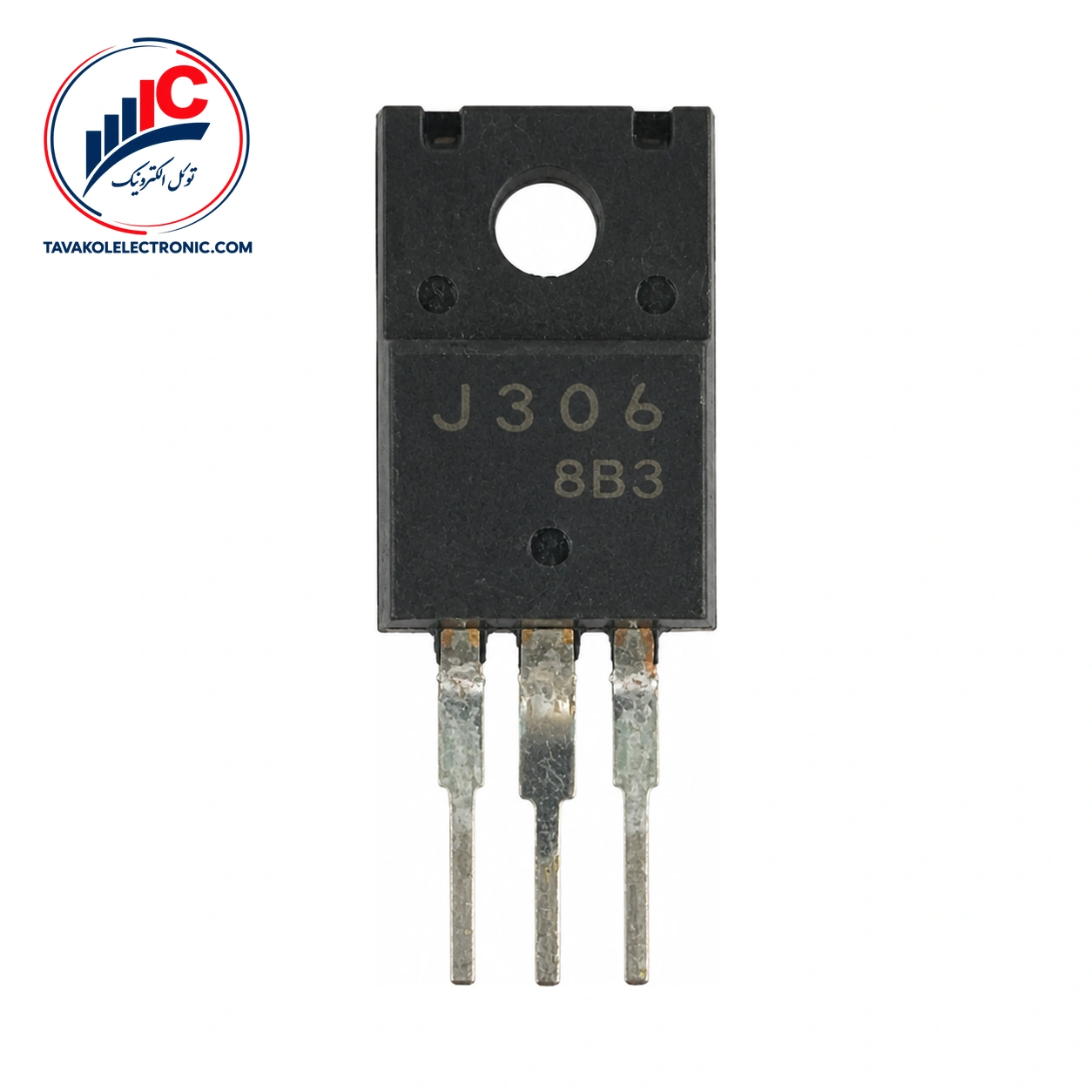

معرفی ماسفت 2SJ306

ماسفت 2SJ306 ساخت Sanyo یک ماسفت سیلیکونی کانال P است که برای کاربردهای سوئیچینگ با سرعت بسیار بالا طراحی شده است.

این قطعه در پکیج TO-220ML عرضه می‌شود. ترتیب پایه‌ها در این پکیج به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس.

برای بررسی گزینه‌های دیگر، عبارت خرید ماسفت را ببینید.


مشخصات فنی 2SJ306

ولتاژ شکست درین به سورس این ماسفت حداقل −250 V است؛ این مقدار در شرایط ID = −1 mA و VGS = 0، در دمای 25 °C مشخص شده است. مقاومت استاتیک درین به سورس در حالت روشن نیز 1.5 Ω به‌صورت معمولی و 2.0 Ω به‌عنوان حداکثر اعلام شده و شرط آزمون آن ID = −1.5 A و VGS = −10 V در 25 °C است.

پارامتر مقدار شرایط آزمون
نوع قطعه ماسفت سیلیکونی کانال P —
پکیج TO-220ML —
ولتاژ شکست درین به سورس حداقل −250 V ID = −1 mA، VGS = 0، در 25 °C
مقاومت روشن درین به سورس 1.5 Ω معمولی، 2.0 Ω حداکثر ID = −1.5 A، VGS = −10 V، در 25 °C
ظرفیت ورودی 600 pF معمولی VDS = −20 V، فرکانس 1 MHz، در 25 °C

سرعت سوئیچینگ 2SJ306

ظرفیت ورودی این قطعه 600 pF معمولی است. زمان تأخیر روشن‌شدن 14 ns، زمان خیز 18 ns و زمان تأخیر خاموش‌شدن 75 ns، همگی به‌صورت معمولی گزارش شده‌اند.

حدود مجاز

ولتاژ درین به سورس −250 V، ولتاژ گیت به سورس ±30 V و جریان پیوسته درین −3 A، حدود حداکثر مطلق هستند و نباید به‌عنوان مقادیر کاری عادی در نظر گرفته شوند. جریان پالسی حداکثر −12 A نیز فقط برای عرض پالس حداکثر 10 µs و دیوتی‌سایکل حداکثر 1%، در دمای محیط 25 °C، مشخص شده است.

حداکثر دمای کانال 150 °C و محدوده دمای نگهداری −55 تا +150 °C است.


قیمت و خرید ماسفت 2SJ306

برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. این محصول با ضمانت اصالت کالا، به‌صورت فروش تکی و تعدادی عرضه می‌شود. برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.

هنگام سفارش، سازنده Sanyo، پکیج TO-220ML و ترتیب پایه‌های گیت، درین و سورس را با نیاز پروژه تطبیق دهید. بررسی پارت‌نامبر پیش از سفارش، به انتخاب دقیق‌تر کمک می‌کند. ارسال به سراسر کشور انجام می‌شود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


پرسش‌های متداول درباره 2SJ306

2SJ306 چه نوع ماسفتی است؟

این قطعه یک ماسفت سیلیکونی کانال P از Sanyo است و برای کاربردهای سوئیچینگ با سرعت بسیار بالا در نظر گرفته شده است.

پکیج و ترتیب پایه‌ها چیست؟

پکیج آن TO-220ML است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

آیا برای سوئیچینگ سریع مناسب است؟

کاربرد اعلام‌شده برای آن سوئیچینگ فوق‌سریع است. زمان‌های تأخیر روشن و خاموش، زمان خیز و ظرفیت ورودی را با نیاز طراحی مقایسه کنید.


جمع‌بندی و سفارش 2SJ306

این ماسفت کانال P سیلیکونی، در پکیج TO-220ML و با قابلیت استفاده در کاربردهای سوئیچینگ با سرعت بسیار بالا عرضه می‌شود. ولتاژ شکست حداقل −250 V، مقاومت روشن معمولی 1.5 Ω و زمان تأخیر روشن‌شدن معمولی 14 ns از مشخصات مهم آن برای بررسی اولیه هستند.

برای دریافت قیمت، موجودی روز یا پیش‌فاکتور، پارت‌نامبر 2SJ306 را دقیق اعلام کنید تا مشخصات قطعه پیش از سفارش بررسی شود.

توضیحات تکمیلی

Part Number

2SJ306

پکیج

TO-220ML

Channel Type

P-Channel

مشخصات فنی

VDS: 250 V
