توضیحات

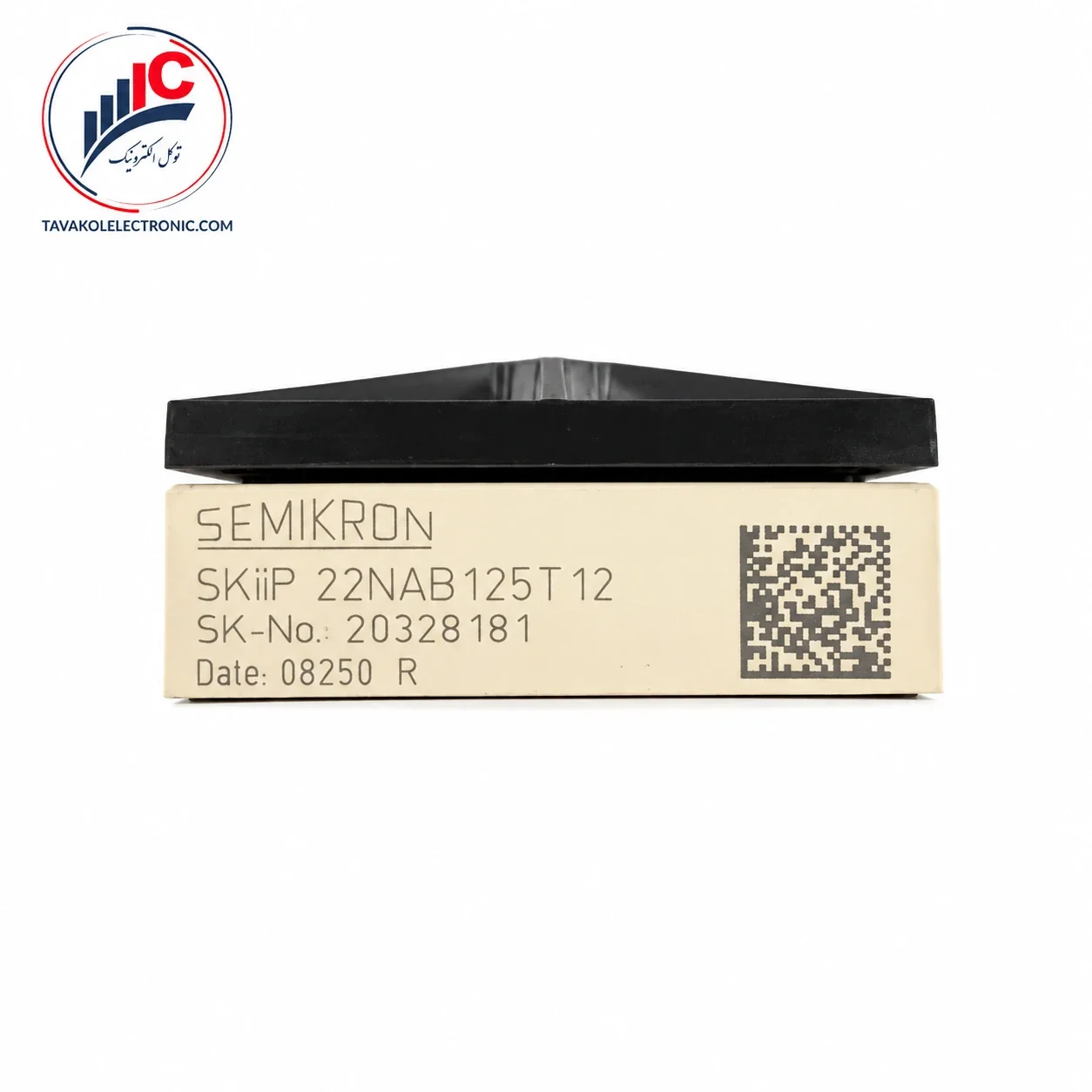

ماژول قدرت سمیکرون مدل SKiiP22NAB125T12

معرفی محصول

SKiiP22NAB125T12 یک ماژول قدرت صنعتی SEMIKRON از خانواده MiniSKiiP است که چند بخش مهم مدار قدرت را در یک پکیج فشرده جمع می‌کند. این ماژول از ساختار NAB بهره می‌برد؛ یعنی درون آن پل دیود سه‌فاز ورودی، چاپر ترمز و اینورتر سه‌فاز IGBT قرار دارد. به همین دلیل این قطعه فقط یک ماژول IGBT ساده نیست، بلکه یک Converter-Inverter-Brake Module کامل برای استفاده در تجهیزات قدرت و درایوهای صنعتی محسوب می‌شود.

این نوع ماژول‌ها برای تجهیزاتی مناسب هستند که باید برق سه‌فاز AC را ابتدا به DC تبدیل کنند، سپس خروجی سه‌فاز کنترل‌شده تولید کنند و هم‌زمان در بخش Brake Chopper نیز انرژی برگشتی را مدیریت کنند. به همین دلیل SKiiP 22NAB125T12 می‌تواند در تعمیر و نگهداری درایوهای صنعتی، اینورترهای کنترل موتور، تجهیزات اتوماسیون، ماشین‌آلات صنعتی و سیستم‌های دارای مقاومت ترمز گزینه‌ای مهم باشد.

طراحی فشرده MiniSKiiP، استفاده از اتصالات فنری و یکپارچه‌سازی چند بخش قدرت در یک ماژول باعث می‌شود مونتاژ و تعمیر سیستم ساده‌تر شود، اما همین موضوع یعنی انتخاب جایگزین اشتباه می‌تواند مشکل‌ساز شود. بنابراین هنگام خرید، پارت‌نامبر دقیق، شماره فنی، ساختار داخلی، پین‌آوت و ابعاد نصب باید با قطعه اصلی دستگاه تطبیق داده شوند.

برای استعلام قیمت و موجودی SKiiP22NAB125T12 اورجینال، با توکل الکترونیک تماس بگیرید.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید

مشخصات کلیدی محصول

ویژگی‌های مهم

• ماژول قدرت SEMIKRON از خانواده MiniSKiiP
• ساختار NAB با آرایش Converter-Inverter-Brake
• شامل پل دیود سه‌فاز ورودی برای ایجاد باس DC
• دارای اینورتر سه‌فاز IGBT برای تولید خروجی کنترل‌شده
• مجهز به چاپر ترمز برای کنترل انرژی برگشتی
• مناسب برای تجهیزات دارای مقاومت ترمز
• استفاده از spring contacts برای اتصال الکتریکی مطمئن
• گزینه مناسب برای تعمیر درایو موتور و اینورتر صنعتی
• مناسب برای بردهای قدرت فشرده و کاربردهای اتوماسیون
• قابل جست‌وجو با عبارت‌های مکمل مثل MiniSKiiP Module، Semikron IGBT Module و Converter Inverter Brake Module

کاربردهای صنعتی SKiiP22NAB125T12

این ماژول MiniSKiiP سمیکرون در تجهیزاتی کاربرد دارد که به یک ماژول مجتمع برای تبدیل و کنترل توان نیاز دارند. مهم‌ترین کاربردهای آن عبارت‌اند از:

• درایوهای صنعتی
• اینورترهای کنترل موتور
• سیستم‌های کنترل سرعت موتور
• تجهیزات اتوماسیون صنعتی
• ماشین‌آلات تولید و بسته‌بندی
• نوار نقاله‌ها و تجهیزات حرکتی
• پمپ، فن و کمپرسورهای دور متغیر
• سیستم‌های دارای ترمز دینامیکی
• مدارهای باس DC
• تعمیر بردهای قدرت صنعتی

در چنین مدارهایی، پل رکتیفایر برق سه‌فاز را یکسو می‌کند، اینورتر سه‌فاز خروجی کنترل‌شده برای موتور یا بار تولید می‌کند و بخش Brake Chopper هنگام برگشت انرژی، باس DC را از اضافه‌ولتاژ محافظت می‌کند. به همین دلیل خرابی این ماژول می‌تواند فقط مربوط به IGBTها نباشد و ممکن است به گیت درایور، مقاومت ترمز، خازن‌های DC Link یا پل ورودی هم مربوط باشد.

برای مشاهده محصولات مشابه، می‌توانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.

تفاوت ساختار NAB با مدل‌های مشابه

در خانواده MiniSKiiP، تفاوت حروف میانی پارت‌نامبر خیلی مهم است و مستقیماً به ساختار مدار داخلی مربوط می‌شود:

بنابراین SKiiP22NAB125T12 را نباید با مدل‌های NAC یا AC فقط به‌خاطر شباهت ظاهری جایگزین کرد. ساختار NAB در مستندات رسمی MiniSKiiP به‌عنوان Converter-Inverter-Brake معرفی شده است.

نکات مهم قبل از خرید

این قطعه یک ماژول چندبخشی قدرت است و جایگزینی آن فقط بر اساس ظاهر یا حتی بخشی از کد درست نیست. قبل از خرید یا تعویض، بهتر است این موارد بررسی شوند:

• کد دقیق روی لیبل: SKiiP 22NAB125T12
• شماره فنی: 20328181
• تطبیق کامل ساختار NAB
• پین‌آوت پایه‌های قدرت و کنترل
• وضعیت گیت درایور
• سلامت مقاومت ترمز
• خازن‌های DC Link
• سلامت پل ورودی
• فیوزهای سه‌فاز ورودی
• مدار پیش‌شارژ
• کیفیت spring contact‌ها
• وضعیت هیت‌سینک و خنک‌کاری
• علت خرابی قطعه قبلی

در ماژول‌های ترکیبی مثل این مدل، اگر فقط خود ماژول تعویض شود ولی خرابی اصلی در مدار ترمز، درایور گیت یا باس DC باقی بماند، قطعه جدید هم ممکن است خیلی سریع آسیب ببیند.

اطلاعات فنی قابل اتکا

به‌دلیل در دسترس نبودن دیتاشیت مستقیم همین نسخه، از درج اعداد غیرقطعی مثل جریان نامی، تلفات سوئیچینگ یا مقاومت حرارتی خودداری شده تا محتوای محصول دقیق و قابل اعتماد باقی بماند.

نکات نصب و جایگزینی SKiiP22NAB125T12

در پکیج‌های MiniSKiiP کیفیت نصب مکانیکی و تماس الکتریکی اهمیت زیادی دارد. اتصالات فنری باید سالم باشند و فشار نصب باید یکنواخت اعمال شود. اگر فشار نصب مناسب نباشد یا تماس‌ها دچار آلودگی و تغییر شکل شده باشند، احتمال داغ‌شدن موضعی، خطای متناوب و خرابی زودهنگام ماژول بالا می‌رود.

قبل از نصب ماژول جدید، بهتر است موارد زیر تست شوند:

• خروجی‌های گیت درایور
• مقاومت ترمز
• سلامت IGBTهای مرتبط در مدار
• فیوزها و مسیر ورودی سه‌فاز
• خازن‌های باس DC
• مدار پیش‌شارژ
• عدم اتصال کوتاه در خروجی موتور
• کیفیت هیت‌سینک و خمیر حرارتی

چرا خرید از توکل الکترونیک؟

در ماژول‌های خاص و صنعتی مثل SKiiP22NAB125T12، مهم‌ترین موضوع فقط موجودی نیست؛ بلکه تطبیق دقیق کد، شناخت ساختار داخلی و انتخاب درست جایگزین است. یک اشتباه کوچک در انتخاب ساختار می‌تواند باعث شود ماژول تهیه‌شده اصلاً با مدار دستگاه سازگار نباشد.

توکل الکترونیک تأمین‌کننده انواع ماژول IGBT، MiniSKiiP، پل دیود، رکتیفایر صنعتی، IPM، تریستور و قطعات درایو صنعتی است. حضور فروشگاه در بازار جمهوری تهران به شما کمک می‌کند قبل از خرید، هم از موجودی مطمئن شوید و هم در مورد تطبیق پارت‌نامبر و کاربرد قطعه مشاوره بگیرید.

برای خرید SKiiP22NAB125T12 و دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.

سوالات متداول FAQ

SKiiP22NAB125T12 چه نوع قطعه‌ای است؟

این محصول یک ماژول قدرت MiniSKiiP از برند SEMIKRON است که ساختار رکتیفایر سه‌فاز + چاپر ترمز + اینورتر سه‌فاز را در یک پکیج ارائه می‌دهد.

آیا این قطعه فقط یک ماژول IGBT ساده است؟

خیر. این مدل فقط یک IGBT Module ساده نیست. داخل آن پل رکتیفایر، چاپر ترمز و اینورتر سه‌فاز قرار دارد.

NAB در این کد چه معنی‌ای دارد؟

در خانواده MiniSKiiP، NAB به ساختار Converter-Inverter-Brake اشاره می‌کند

آیا می‌توان این مدل را با NAC یا AC جایگزین کرد؟

خیر، نه بدون بررسی کامل. مدل‌های NAC و AC ساختار داخلی متفاوتی دارند و جایگزین مستقیم NAB محسوب نمی‌شوند.

این ماژول در چه تجهیزاتی استفاده می‌شود؟

این قطعه برای درایو صنعتی، کنترل موتور، اینورتر صنعتی، تجهیزات دارای ترمز دینامیکی و بردهای قدرت فشرده مناسب است.

قبل از تعویض چه چیزهایی باید بررسی شود؟

باید گیت درایور، مقاومت ترمز، خازن‌های DC Link، پل ورودی، فیوزها، مدار پیش‌شارژ و spring contactها بررسی شوند.
