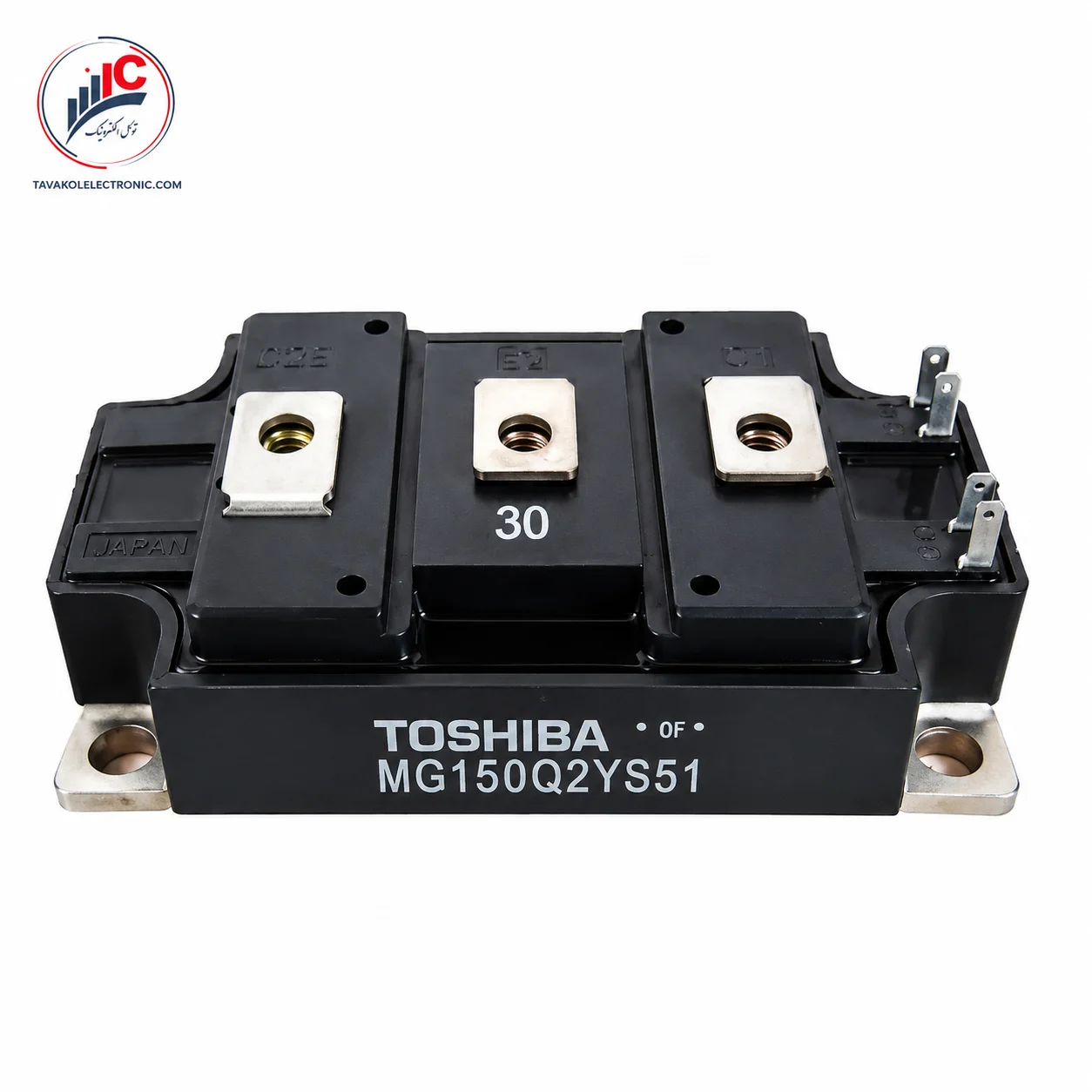

ماژول IGBT مدل MG150Q2YS51

ویژگی‌ها
Part NumberMG150Q2YS51
برندTOSHIBA
مشخصات فنی150A-1200V
مشاهده همه ویژگی‌ها
21.000.000 تومان
- +

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی محصول

ماژول MG150Q2YS51 یک ماژول قدرت IGBT ساخت TOSHIBA است که برای سوئیچینگ توان بالا و کاربردهای کنترل موتور طراحی شده است. این محصول از دو IGBT قدرت به همراه دیودهای موازی داخلی در آرایش کامل Half-Bridge تشکیل شده و تمام بخش قدرت موردنیاز یک بازوی اینورتر را در یک پکیج صنعتی فراهم می‌کند.

توشیبا در دیتاشیت، MG150Q2YS51 را به‌عنوان Silicon N Channel IGBT GTR Module معرفی کرده و استفاده در High Power Switching و Motor Control را از کاربردهای اصلی آن می‌داند. ولتاژ کلکتور-امیتر این مدل 1200V است و جریان پیوسته آن در دمای کیس 80 درجه به 150A می‌رسد.


خرید و قیمت

در زمان خرید MG150Q2YS51 باید علاوه بر پارت‌نامبر، نوع ساختار داخلی، ابعاد بدنه، محل ترمینال‌های قدرت و مشخصات مدار درایور گیت بررسی شوند. یکسان بودن ولتاژ و جریان در دو ماژول IGBT به‌تنهایی برای جایگزینی مستقیم کافی نیست.

این مدل از قطعات قدرت صنعتی توشیبا است و قیمت آن با توجه به موجودی، شرایط تأمین و وضعیت بازار می‌تواند تغییر کند. برای استعلام قیمت روز MG150Q2YS51 می‌توانید کد کامل محصول و در صورت امکان تصویر ماژول قبلی یا مدل دستگاه را برای توکل الکترونیک ارسال کنید تا وضعیت همان مدل بررسی شود.


مشخصات فنی خلاصه (جدول)

مشخصه فنی مقدار
سازنده TOSHIBA
نوع قطعه ماژول قدرت IGBT
ساختار داخلی Half-Bridge / 2-in-1
نوع نیمه‌هادی Silicon N-Channel IGBT
ولتاژ کلکتور-امیتر VCES = 1200 V
جریان در 80°C IC = 150 A
جریان در 25°C IC = 200 A
جریان پیک در 80°C ICP = 300 A
جریان پیک در 25°C ICP = 400 A
ولتاژ گیت-امیتر VGES = ±20 V
جریان دیود داخلی IF = 150 A
توان تلفاتی PC = 1250 W
حداکثر دمای پیوند Tj = 150°C
ولتاژ ایزولاسیون 2500 V AC
وزن تقریبی 430 g

مشخصات فوق از جدول Maximum Ratings صفحه اول دیتاشیت استخراج شده‌اند.


ویژگی‌ها و مزایای محصول

یکی از ویژگی‌های مهم MG150Q2YS51 قرار گرفتن یک Half-Bridge کامل در یک پکیج واحد است. این ساختار شامل دو IGBT قدرت و دیودهای Free-Wheeling مربوط به آنهاست و می‌تواند طراحی بخش قدرت اینورتر را ساده‌تر کند.

توشیبا برای این مدل به High Input Impedance، سرعت سوئیچینگ بالا و ولتاژ اشباع پایین اشاره کرده است. حداکثر VCE(sat) در شرایط مشخص‌شده در دیتاشیت 3.6V و زمان Fall Time نیز حداکثر 0.3µs اعلام شده است. همچنین الکترودهای قدرت از کیس ماژول عایق هستند که در نصب صنعتی اهمیت دارد.


کاربردها

MG150Q2YS51 برای کاربردهای High Power Switching و Motor Control طراحی شده است. به همین دلیل می‌توان آن را در بخش قدرت انواع اینورترهای صنعتی، درایوهای موتور و سیستم‌های تبدیل توان که با مشخصات این ماژول سازگار هستند بررسی کرد.

ساختار Half-Bridge این قطعه به طراح اجازه می‌دهد چند ماژول مشابه را برای تشکیل پل‌های کامل اینورتر به کار ببرد. انتخاب نهایی باید براساس ولتاژ باس، جریان بار، فرکانس سوئیچینگ و سیستم خنک‌کاری دستگاه انجام شود.


نکات مهم پیش از خرید

پیش از سفارش MG150Q2YS51 حتماً پارت‌نامبر روی ماژول قبلی، شکل ترمینال‌ها و فاصله نقاط نصب بررسی شود. این مدل وزن تقریبی 430g دارد و دارای سه ترمینال اصلی قدرت و پایه‌های مستقل Gate و Emitter برای کنترل دو IGBT داخلی است.

شرایط حرارتی نیز اهمیت زیادی دارد. مقدار 150A مربوط به دمای کیس 80 درجه است، در حالی که در 25 درجه جریان DC تا 200A اعلام شده است. بنابراین هیت‌سینک و نصب حرارتی صحیح بخش جدایی‌ناپذیر استفاده از این ماژول هستند.


چرا خرید از توکل الکترونیک؟

در خرید ماژول‌های IGBT صنعتی، تطبیق دقیق کد قطعه باعث کاهش احتمال انتخاب اشتباه می‌شود. برای استعلام MG150Q2YS51 از توکل الکترونیک می‌توانید پارت‌نامبر کامل، عکس قطعه و مدل تجهیز را ارسال کنید.

این اطلاعات کمک می‌کند وضعیت موجودی، قیمت و امکان تأمین همان نسخه بررسی شود و قطعه صرفاً بر اساس شباهت ظاهری یا مشخصات اسمی انتخاب نشود.


سؤالات متداول

MG150Q2YS51 چه نوع قطعه‌ای است؟
یک ماژول قدرت IGBT از توشیبا با ساختار کامل Half-Bridge است.

ولتاژ این ماژول چقدر است؟
ولتاژ VCES برابر 1200V است.

جریان نامی آن چقدر است؟
جریان DC در دمای کیس 80 درجه 150A و در 25 درجه 200A است.

آیا MG150Q2YS51 یک IPM است؟
خیر. این قطعه یک ماژول IGBT قدرت است و درایور یا مدارهای حفاظتی هوشمند داخلی مشابه IPM ندارد.

آیا برای کنترل موتور مناسب است؟
بله. Motor Control Applications یکی از کاربردهایی است که خود Toshiba برای MG150Q2YS51 ذکر کرده است.
