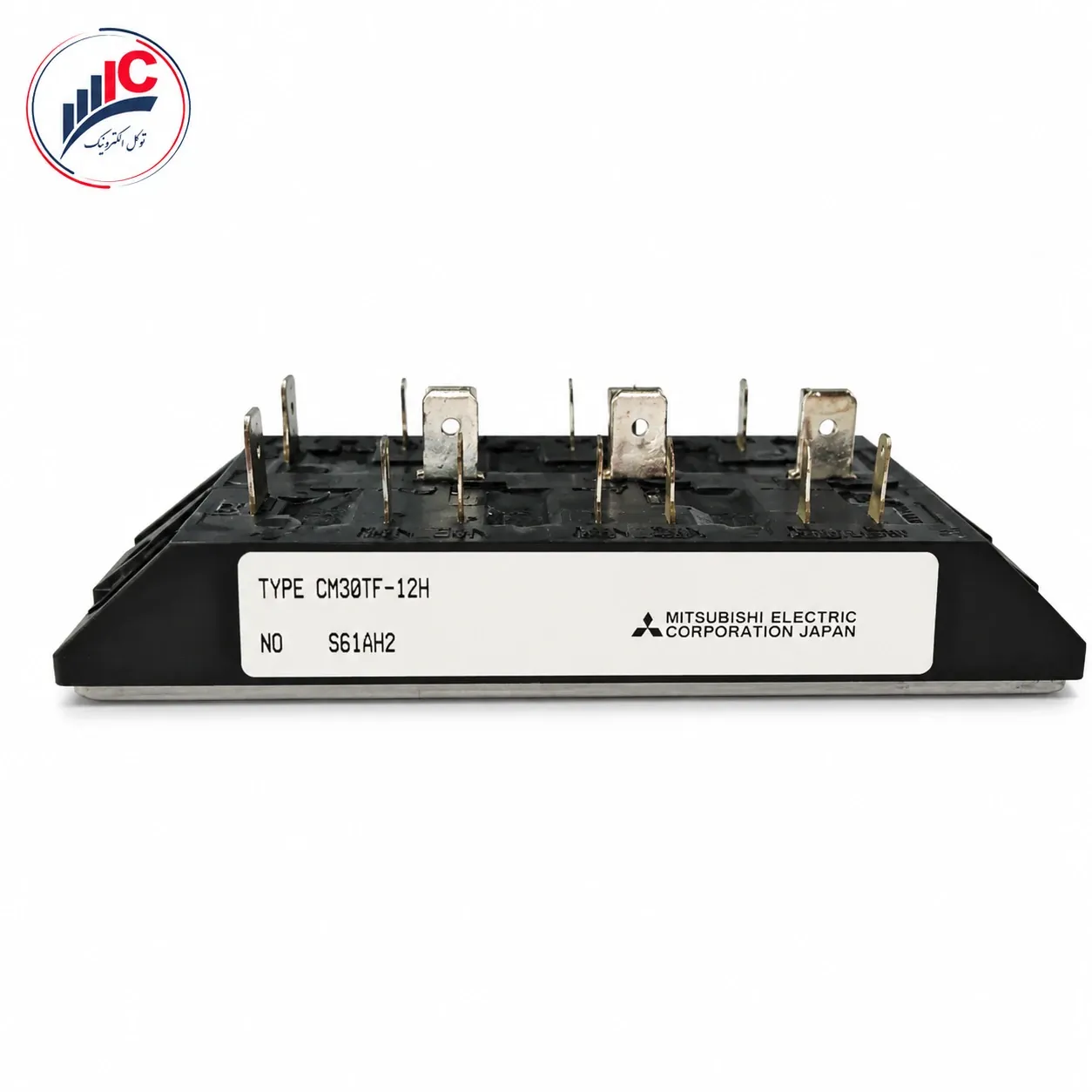

ماژول IGBT مدل CM30TF-12H

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

تجمیع ۶ سوئیچ قدرت فرکانسی در یک پکیج واحد در مدل CM30TF-12H، این نیمه‌هادی را به قطعه‌ای راهبردی در تجهیزات صنعتی زیر تبدیل کرده است:

• اینورترها و درایوهای کنترل دور موتور (VFD): استفاده به عنوان بلوک قدرت اصلی (خروجی پل سه فاز) در درایوهای کوچک کارخانجات متصل به برق تک فاز یا سه فاز ولتاژ پایین.

• سیستم‌های سروو درایو و موشن کنترل: تامین توان ماشین‌آلات دقیق سی‌ان‌سی (CNC)، بردهای کنترل موقعیت و فیدرهای صنعتی.

• دستگاه‌های جوش اینورتری توان متوسط: سوئیچینگ فرکانسی در بردهای رکتیفایر خروجی و چاپر دستگاه‌های جوشکاری.

• منابع تغذیه بدون وقفه (UPS): ساخت بردهای مبدل مبین فرکانسی در سیستم‌های پشتیبان مخابراتی و اتوماسیون اداری.

✨ مزایای رقابتی قطعه

۱. توپولوژی پل سه فاز کامل (۶ تایی): پکیج هوشمندانه مدل CM30TF-12H نیاز به استفاده از سه ماژول دوبل مجزا را کاملاً از بین می‌برد؛ این ویژگی باعث کاهش چشمگیر ابعاد بورد، حذف سیم‌کشی‌های اضافی و کاهش قیمت تمام‌شده بورد می‌شود.

۲. سرعت سوئیچینگ بالای سری H: تراشه‌های این نسل به دلیل بهره‌گیری از مهندسی پیشرفته میتسوبیشی، تلفات دینامیکی بسیار پایینی در فرکانس‌های بالا دارند که مانع از داغ شدن مفرط ماژول تحت بار مداوم می‌شود.

۳. ترمینال‌های تیغه‌ای (Tab Terminals): ساختار پکیج فیزیکی این قطعه به گونه‌ای طراحی شده که پایه‌های فرمان و قدرت به صورت ترمینال‌های فیشی (Faston) هستند؛ این امر فرآیند تعویض و تعمیر قطعه را بدون نیاز به لحیم‌کاری‌های سنگین، بسیار سریع و آسان می‌کند.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM30TF-12H:

• یکنواختی کامل خمیر سیلیکون: به دلیل تجمع ۶ تراشه توان‌بالا در یک بدنه فشرده، مدیریت حرارت در ماژول CM30TF-12H فوق‌العاده حیاتی است. پیش از نصب، یک لایه کاملاً یکنواخت و بسیار نازک (میکرونی) از خمیر سیلیکون مرغوب را روی کفی فلزی بمالید. وجود حباب هوا یعنی سوختن آنی سوئیچ‌ها!

• رعایت گشتاور پیچ‌های بدنه: هنگام پیچ کردن ماژول روی هیت‌سینک، حتماً فشار را در محدوده مجاز کاتالوگ (حداکثر 2.94 نیوتن‌متر) تنظیم کنید. فشار بیش از حد باعث تاب برداشتن کفی فلزی و آسیب به لایه‌های ظریف سیلیکون داخلی می‌شود.

• حفاظت الکتریسیته ساکن (ESD): پایه‌های فرمان گیت در این ماژول به شدت در برابر شوک‌های ESD بدن حساس هستند. هنگام اتصال فیش‌ها، از دست زدن مستقیم به پایه‌ها بدون دستبند آنتی‌استاتیک خودداری کنید.

• مشخصات مکانیکی و حرارتی	مقادیر مستند کاتالوگ	توضیحات فنی کاتالوگ
  مقاومت حرارتی ترانزیستور به بدنه	1.0 C/W	مقاومت حرارتی بهینه جهت انتقال آنی حرارت هر سوئیچ
  دمای کاری مجاز لایه سیلیکون	-40 تا 150 درجه	محدوده دمای عملکرد استاندارد و بسیار ایمن تراشه
  نوع ترمینال‌های فرمان و قدرت	فستونی / فیشی (Tab Terminals)	ترمینال‌های تیغه‌ای استاندارد جهت اتصال سریع کابل‌شو
  گشتاور پیچ‌های اتصال بدنه	1.96 تا 2.94 Nm	گشتاور مکانیکی مجاز برای نصب ایمن روی هیت‌سینک

🛒 قیمت و خرید CM30TF-12H

از آنجا که ماژول‌های شش‌تایی سری CM میتسوبیشی از قطعات بسیار پرمصرف و کلیدی بازار اتوماسیون به شمار می‌روند، نمونه‌های تقلبی، ریمارک یا استوک‌های بازسازی شده در بازار فیزیکی فراوان هستند. استفاده از قطعه غیراورجینال ریسک آتش‌سوزی بورد و آسیب سنگین به درایورهای فرمان را در پی دارد. فروشگاه توکل الکترونیک با سال‌ها تجربه تخصصی در تامین نیمه‌هادی‌های قدرت، پارت‌نامبر اصلی و اورجینال CM30TF-12H ساخت ژاپن را با تضمین اصالت تراشه به مشتریان عزیز ارائه می‌دهد.

به دلیل نوسانات نرخ ارز و تغییرات موجودی انبار بازار فیزیکی، جهت استعلام قیمت روز CM30TF-12H و دریافت مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید
