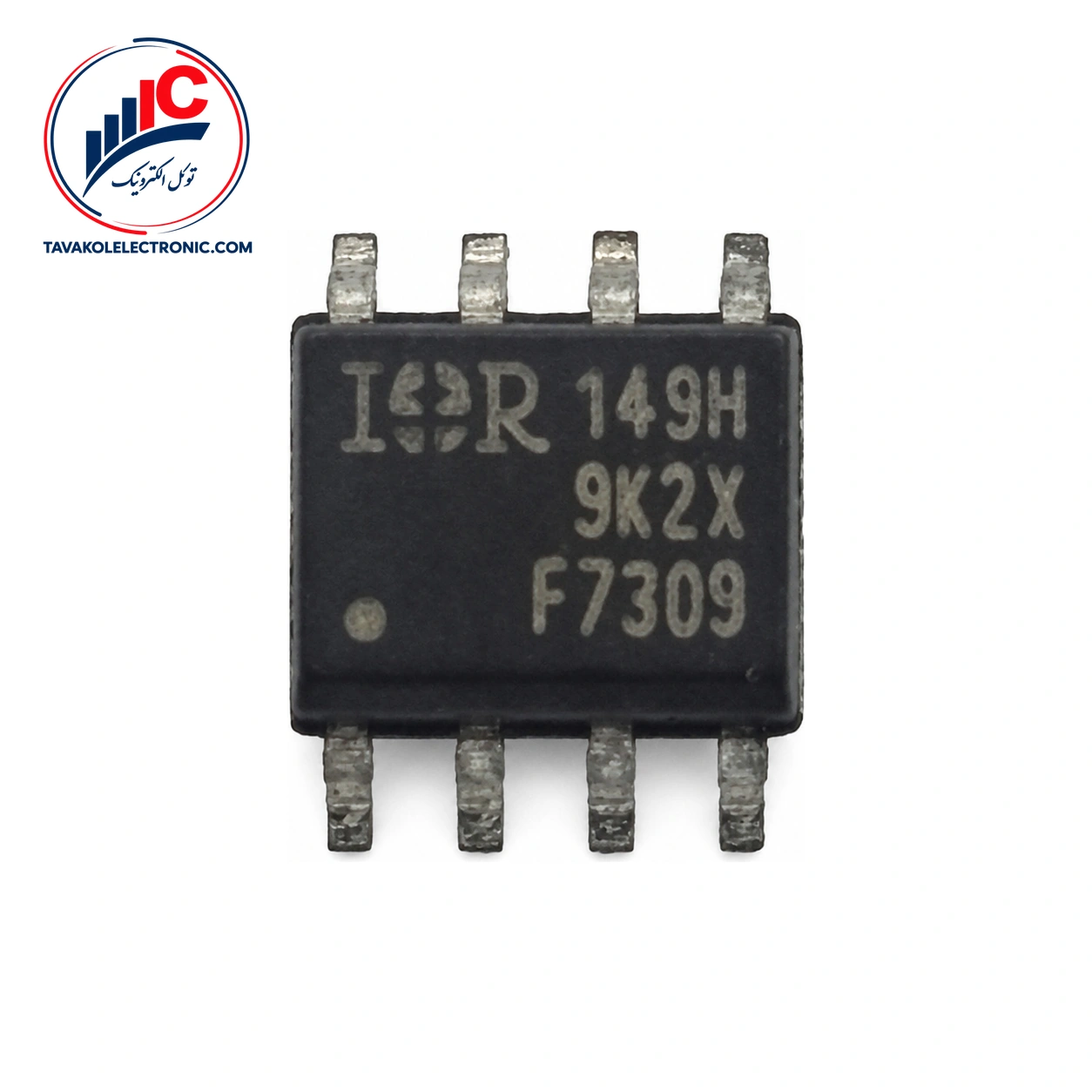

ماسفت IRF7309

ویژگی‌ها
Part NumberIRF7309
پکیجSOIC
Channel TypeN-Channel
مشخصات فنیVDS: 30 V, ID: 4.0 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRF7309

ماسفت IRF7309 یک قطعه دوکاناله شامل یک کانال N-channel و یک کانال P-channel است. این ساختار، استفاده از دو نوع کانال را در یک قطعه ممکن می‌کند و برای طیف متنوعی از کاربردهای توان در نظر گرفته شده است. پکیج قطعه SO-8 است و نصب آن به‌صورت سطحی روی برد انجام می‌شود.

در انتخاب این مدل، نوع کانال، ولتاژ شکست درین-سورس، مقاومت روشن، شرایط تحریک گیت و پکیج را با نیاز مدار تطبیق دهید. همچنین برای سفارش، تطبیق دقیق پارت‌نامبر اهمیت دارد. برای مقایسه گزینه‌های موجود در انواع ماسفت، مشخصات الکتریکی و شرایط واقعی مدار را در کنار یکدیگر بررسی کنید.


مشخصات فنی IRF7309

مقادیر اصلی این ماسفت برای دو کانال N و P در جدول زیر آمده است. ولتاژ شکست و مقاومت روشن، همراه با شرایط آزمون، باید در ارزیابی مدار در نظر گرفته شوند؛ زیرا این اعداد بدون شرایط تعیین‌شده، معنای کامل خود را نشان نمی‌دهند.

پارامتر کانال N کانال P
ولتاژ شکست درین-سورس 30 V -30 V
حداکثر مقاومت روشن درایو 10 V 0.050 Ω 0.10 Ω
حداکثر مقاومت روشن درایو 4.5 V 0.080 Ω 0.16 Ω
حداقل ولتاژ آستانه گیت 1.0 V -1.0 V
حداکثر بار کل گیت 25 nC 25 nC

پکیج و کانال‌های IRF7309

پکیج SO-8 برای نصب سطحی مشخص شده است. مقاومت روشن کانال N در VGS = 10 V و ID = 2.4 A حداکثر 0.050 Ω است. مقدار متناظر برای کانال P در VGS = -10 V و ID = -1.8 A، حداکثر 0.10 Ω اعلام شده است.

در تحریک گیت پایین‌تر، مقاومت روشن حداکثری کانال N در VGS = 4.5 V و ID = 2.0 A برابر 0.080 Ω است. برای کانال P، در VGS = -4.5 V و ID = -1.5 A، این مقدار حداکثر 0.16 Ω خواهد بود. بار کل گیت برای هر دو کانال حداکثر 25 nC است و زمان تأخیر روشن‌شدن به‌صورت معمولی، برای کانال N برابر 6.8 ns و برای کانال P برابر 11 ns اعلام شده است.

حدود مطلق و ارزیابی مدار

جریان پیوسته 4.0 A برای کانال N و -3.0 A برای کانال P در TA = 25°C، حد مطلق است و نباید به‌عنوان جریان کاری عادی در نظر گرفته شود. در TA = 70°C، این حدود به‌ترتیب 3.2 A و -2.4 A هستند. جریان پالسی نیز حداکثر مطلق 16 A برای کانال N و -12 A برای کانال P است.

حداکثر مطلق ولتاژ گیت-سورس ±20 V است. محدوده مطلق دمای اتصال و نگهداری از -55°C تا +150°C اعلام شده است. توان تلفاتی حداکثر برای نصب روی PCB، در TA = 25°C و روی برد یک اینچی، 1.4 W است. این مقادیر حد مجاز هستند و طراحی واقعی باید با شرایط حرارتی مدار بررسی شود.


قیمت و خرید IRF7309 از توکل الکترونیک

برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این مجموعه ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور را ارائه می‌کند.


سؤالات متداول درباره IRF7309

IRF7309 چه ساختاری دارد؟

این قطعه یک ماسفت دوکاناله شامل یک کانال N-channel و یک کانال P-channel است و در پکیج SO-8 با نصب سطحی قرار دارد.

آیا جریان‌های اعلام‌شده جریان کاری عادی هستند؟

خیر. جریان‌های پیوسته و پالسی ذکرشده در بخش حدود مطلق قرار می‌گیرند. جریان واقعی مدار باید با توجه به دما، توان تلفاتی و شرایط کاری بررسی شود.

مقاومت روشن درایو پایین‌تر چقدر است؟

در شرایط آزمون مشخص‌شده، حداکثر مقاومت روشن کانال N برابر 0.080 Ω و کانال P برابر 0.16 Ω است.


جمع‌بندی و ثبت سفارش

IRF7309 برای مدارهایی طراحی شده است که به یک کانال N و یک کانال P در پکیج سطحی SO-8 نیاز دارند. ولتاژ شکست 30 V و -30 V، مقاومت روشن در دو سطح تحریک گیت و بار کل گیت 25 nC از اطلاعات مهم انتخاب آن هستند. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، مشخصات موردنیاز و تعداد قطعه را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

IRF7309

پکیج

SOIC

Channel Type

N-Channel

مشخصات فنی

VDS: 30 V, ID: 4.0 A
