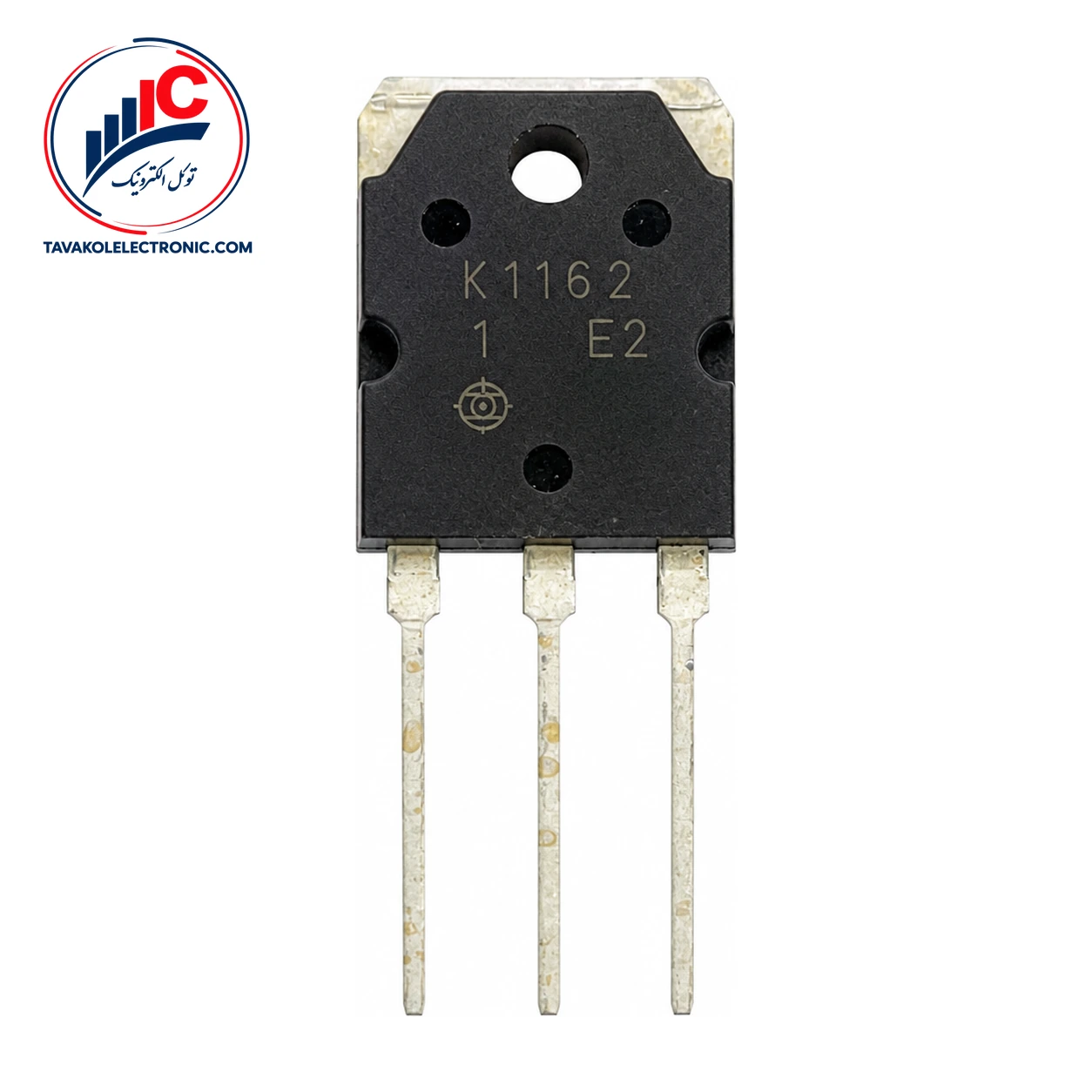

ماسفت 2SK1162 از محصولات Hitachi Semiconductor و یک ماسفت سیلیکونی N-Channel است که برای سوئیچینگ سریع توان به کار می‌رود. این قطعه را می‌توان برای رگولاتورهای سوئیچینگ و مبدل‌های DC-DC بررسی کرد، به‌ویژه در مدارهایی که سرعت سوئیچ، ولتاژ شکست و مقاومت حالت روشن اهمیت دارند.
این مدل یک ماسفت کانال N با ساختار سیلیکونی است. ولتاژ شکست درین به سورس آن حداقل 500 V است؛ این مقدار با جریان درین 10 mA و ولتاژ گیت به سورس صفر ولت مشخص شده است.
مقاومت استاتیک درین به سورس در حالت روشن، در آزمون پالسی با جریان درین 5 A و ولتاژ گیت به سورس 10 V، مقدار 0.7 Ω به‌صورت تیپیک و 0.9 Ω به‌صورت حداکثر دارد.
| مشخصه | مقدار و شرایط آزمون |
|---|---|
| نوع قطعه | ماسفت سیلیکونی N-Channel |
| ولتاژ شکست درین-سورس | حداقل 500 V؛ ID = 10 mA، VGS = 0 |
| مقاومت روشن درین-سورس | 0.7 Ω تیپیک، 0.9 Ω حداکثر؛ ID = 5 A، VGS = 10 V |
| زمان تأخیر روشن‌شدن | 15 ns تیپیک؛ ID = 5 A، VGS = 10 V، RL = 6 Ω |
| زمان تأخیر خاموش‌شدن | 90 ns تیپیک؛ ID = 5 A، VGS = 10 V، RL = 6 Ω |
کاربرد اصلی این ماسفت، سوئیچینگ سریع توان است؛ بنابراین برای بررسی در رگولاتورهای سوئیچینگ و مبدل‌های DC-DC گزینه مناسبی است. انتخاب نهایی باید با توجه به ولتاژ و جریان مدار، روش راه‌اندازی گیت و شرایط واقعی کار انجام شود.
ولتاژ قطع گیت به سورس در آزمونی با جریان درین 1 mA و ولتاژ درین به سورس 10 V، حداقل 2.0 V و حداکثر 3.0 V است. همچنین هدایت انتقالی رو به جلو در جریان درین 5 A و ولتاژ درین به سورس 10 V، حداقل 4.0 S و مقدار تیپیک 7.0 S گزارش شده است.
زمان تأخیر روشن‌شدن 15 ns تیپیک و زمان تأخیر خاموش‌شدن 90 ns تیپیک است. هر دو مقدار با جریان درین 5 A، ولتاژ گیت به سورس 10 V و مقاومت بار 6 Ω به دست آمده‌اند.
برای مشاهده ماسفت و مقایسه گزینه‌های موجود، مشخصات مدار و پارت‌نامبر مورد نیاز خود را بررسی کنید. اطلاعات پکیج یا نوع نصب این مدل در داده‌های موجود ثبت نشده است؛ بنابراین پیش از سفارش از فروشنده استعلام شود.
ولتاژ 500 V در بخش حدود مطلق، یک حد مجاز است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. حداکثر ولتاژ گیت به سورس ±30 V و حداکثر جریان درین 10 A است. جریان پالسی درین حداکثر 30 A اعلام شده، اما این مقدار فقط برای عرض پالس حداکثر 10 µs و دیوتی‌سایکل حداکثر 1% تعریف شده است.
حداکثر اتلاف کانال 100 W در TC = 25°C و حداکثر دمای کانال 150°C است. این مقادیر نیز حدود مطلق هستند و برای استفاده مداوم نباید بدون بررسی شرایط حرارتی مدار ملاک قرار گیرند. پیش از جایگزینی، پارت‌نامبر، آرایش پایه‌ها و نوع نصب را با نمونه مورد نیاز تطبیق دهید.
به‌دلیل ثبت‌نشدن اطلاعات پکیج در مشخصات موجود، نوع نصب را حتماً پیش از خرید تأیید کنید. همچنین شرایط آزمون مقاومت روشن و زمان‌های تأخیر را با نیاز مدار مقایسه کنید.
برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه میشود.
این قطعه یک ماسفت سیلیکونی N-Channel برای سوئیچینگ سریع توان است و در رگولاتورهای سوئیچینگ و مبدل‌های DC-DC قابل بررسی است.
مقاومت استاتیک درین به سورس، در شرایط آزمون تعیین‌شده، 0.7 Ω تیپیک و 0.9 Ω حداکثر است. آزمون با ID = 5 A و VGS = 10 V انجام شده است.
این ماسفت برای سوئیچینگ سریع توان، رگولاتورهای سوئیچینگ و مبدل‌های DC-DC مناسب بررسی است و ولتاژ شکست حداقل 500 V، مقاومت روشن تیپیک 0.7 Ω و زمان تأخیر روشن‌شدن تیپیک 15 ns دارد. برای ثبت سفارش، تعداد و پارت‌نامبر را به توکل الکترونیک اعلام کنید تا قیمت و موجودی روز بررسی شود.
| Part Number | 2SK1162 |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V |
