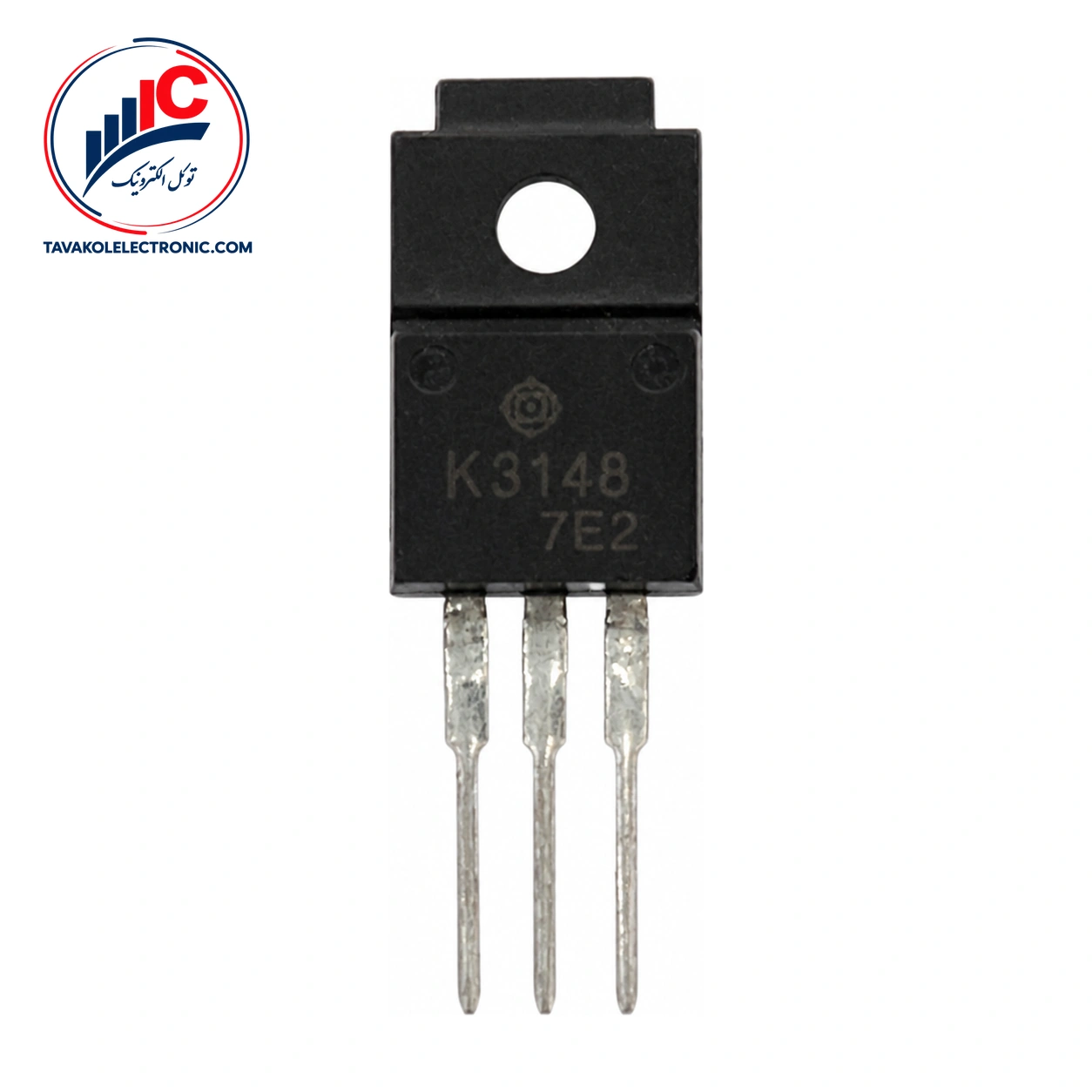

2SK3148 یک ماسفت سیلیکونی N-Channel از محصولات Hitachi Semiconductor است که برای سوئیچینگ توان با سرعت بالا طراحی شده است. این قطعه با درایو گیت 4 V مشخص شده و با منبع 5 V نیز قابل راه‌اندازی است؛ بنابراین ولتاژ تحریک گیت در مدار باید با مشخصات قطعه هماهنگ باشد.
این ماسفت در پکیج TO-220FM عرضه میشود. پکیج و شماره فنی، دو عامل مهم برای تطبیق قطعه در تعمیر یا طراحی مدار هستند. شباهت ظاهری یک قطعه به نمونه موردنظر، به‌تنهایی برای جایگزینی کافی نیست؛ پیش از سفارش، پارت‌نامبر 2SK3148 و مشخصات الکتریکی آن را با نیاز مدار مقایسه کنید.
– ساختار سیلیکونی N-Channel – مناسب سوئیچینگ توان با سرعت بالا – درایو گیت 4 V و قابلیت راه‌اندازی از منبع 5 V – پکیج TO-220FM – مقاومت روشن در دو سطح VGS برابر 10 V و 4 V
مهم‌ترین داده‌های الکتریکی این قطعه در جدول زیر آمده است. مقادیر typ. معمولی و مقادیر max. حداکثر هستند و باید همراه با شرایط آزمون خوانده شوند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | N-Channel MOSFET | سیلیکونی، سوئیچینگ توان سریع |
| ولتاژ شکست Drain-Source | حداقل 100 V | ID = 10 mA، VGS = 0، Ta = 25°C |
| مقاومت روشن در VGS = 10 V | 45 typ. / 60 max. mΩ | ID = 10 A، تست پالسی، Ta = 25°C |
| مقاومت روشن در VGS = 4 V | 65 typ. / 85 max. mΩ | ID = 10 A، تست پالسی، Ta = 25°C |
| ظرفیت ورودی | 840 typ. pF | VDS = 10 V، Ta = 25°C |
| زمان تأخیر روشن‌شدن | 15 typ. ns | ID = 10 A، VGS = 10 V، Ta = 25°C |
در پکیج TO-220FM، ترتیب پایه‌ها به این صورت است: پایه 1 Gate، پایه 2 Drain و پایه 3 Source. این ترتیب را پیش از مونتاژ روی برد بررسی کنید. ولتاژ قطع Gate-Source نیز در شرایط ID = 1 mA و VDS = 10 V، از 1.0 V حداقل تا 2.5 V حداکثر مشخص شده است.
ولتاژ Drain-Source برابر 100 V، ولتاژ Gate-Source برابر ±20 V و جریان Drain برابر 20 A، در رده حداکثر مطلق و در Ta = 25°C قرار دارند؛ بنابراین نباید این اعداد را مشخصه عملکرد عادی یا مقدار پیشنهادی طراحی در نظر گرفت. جریان پیک Drain برابر 60 A نیز فقط برای پالس با پهنای حداکثر 10 µs و دیوتی‌سایکل حداکثر 1% بیان شده است. حداکثر دمای کانال 150°C است.
برای مدارهایی که از تحریک 4 V یا منبع 5 V استفاده می‌کنند، مقدار مقاومت روشن در VGS = 4 V اهمیت ویژه‌ای دارد. ظرفیت ورودی 840 pF، زمان تأخیر روشن‌شدن معمولی 15 ns و زمان بازیابی معکوس دیود بدنه معمولی 90 ns نیز در مقایسه فنی قابل توجه هستند. زمان بازیابی دیود بدنه در شرایط IF = 20 A، VGS = 0 و diF/dt = 50 A/µs مشخص شده است؛ بنابراین هر عدد را همراه با شرایط آزمون خودش بررسی کنید.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی امکان‌پذیر است و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور نیز وجود دارد. کالا با ضمانت اصالت کالا عرضه میشود و بررسی پارت‌نامبر قبل از سفارش به انتخاب دقیق‌تر کمک می‌کند.
برای خرید ماسفت، شماره فنی، تعداد موردنیاز و زمان تأمین را اعلام کنید تا وضعیت موجودی بررسی شود. ارسال به سراسر کشور انجام میشود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.
2SK3148 یک ماسفت سیلیکونی N-Channel برای سوئیچینگ توان با سرعت بالا است. درایو گیت آن 4 V مشخص شده و از منبع 5 V نیز قابل راه‌اندازی است.
پکیج قطعه TO-220FM است. پایه 1 Gate، پایه 2 Drain و پایه 3 Source در نظر گرفته شده است. پیش از نصب، این ترتیب را با مدار و برد خود تطبیق دهید.
این ماسفت یک MOSFET N-Channel در پکیج TO-220FM برای سوئیچینگ توان سریع است. درایو گیت 4 V، قابلیت راه‌اندازی با منبع 5 V، مقاومت روشن در دو سطح گیت و پارامترهای زمانی آن، از نکات مهم انتخاب این قطعه هستند. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، شماره فنی و تعداد موردنیاز را با توکل الکترونیک در میان بگذارید.
| Part Number | 2SK3148 |
|---|---|
| پکیج | TO-220FM |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V |
