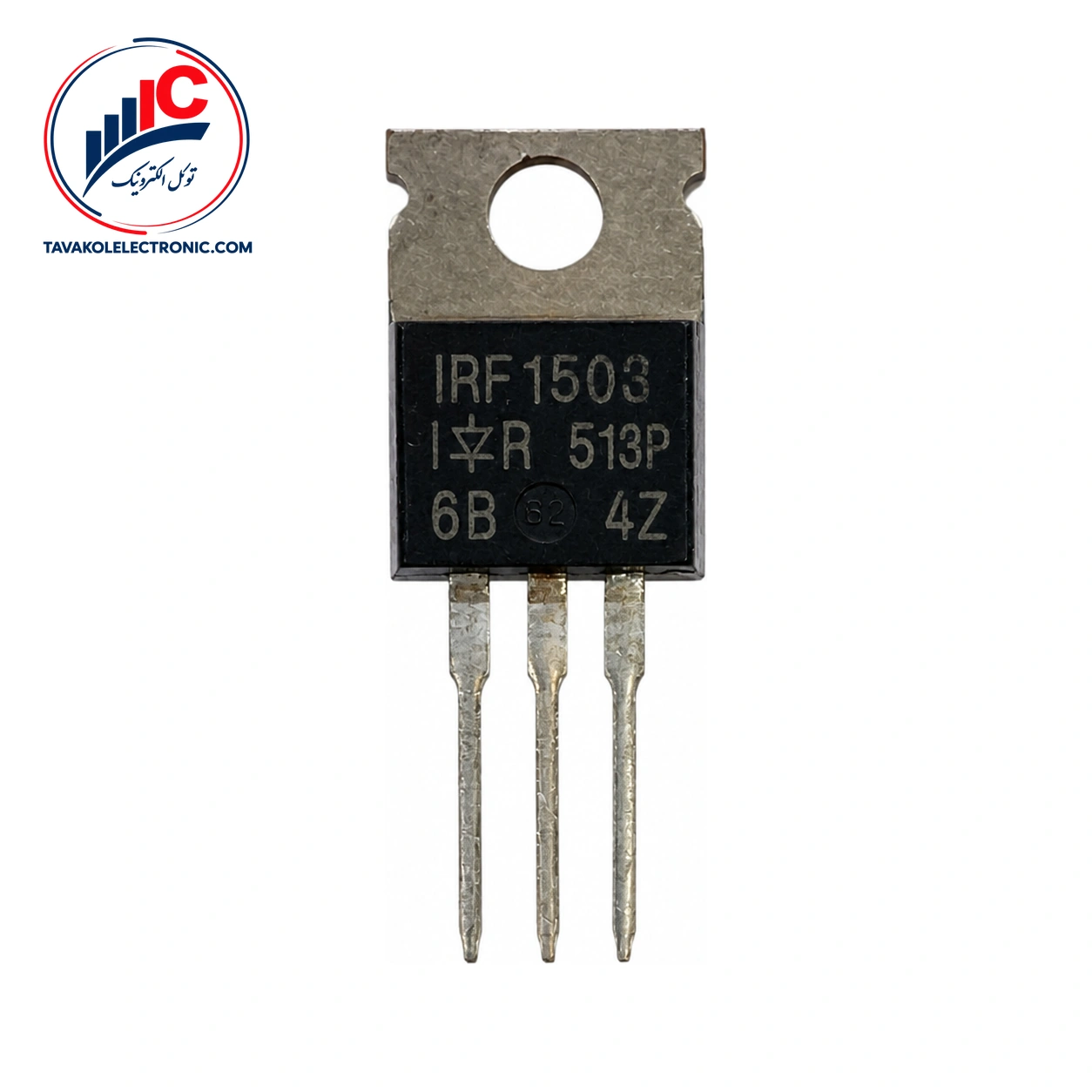

ماسفت IRF1503

ویژگی‌ها
Part NumberIRF1503
پکیجD2PAK
Channel TypeN-Channel
مشخصات فنیVDS: 30 V, ID: 75 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRF1503

IRF1503 یک ماسفت کانال N از INCHANGE است که در حالت Enhancement کار می‌کند. این قطعه برای مدارهایی مناسب است که در انتخاب ماسفت، نوع کانال، ولتاژ درین-سورس، مقاومت روشن و ترتیب پایه‌ها اهمیت دارد.


مشخصات اصلی IRF1503

کانال N و عملکرد Enhancement از ویژگی‌های پایه‌ای IRF1503 هستند. ولتاژ شکست درین-سورس حداقل 30 V است. این مقدار در شرایط VGS=0 V، جریان ID=250 μA و دمای TC=25°C، مگر در مواردی که خلاف آن مشخص شده باشد، بیان شده است.

مقاومت روشن درین-سورس حداکثر 3.3 mΩ است؛ این مقدار در VGS=10 V، جریان ID=140 A و TC=25°C مشخص شده است. ولتاژ آستانه گیت نیز بین 2.0 تا 4.0 V قرار دارد و در شرایط VDS=10 V، ID=250 μA و TC=25°C اعلام شده است.

پارامتر مقدار
نوع کانال N-channel
حالت عملکرد Enhancement
ولتاژ شکست درین-سورس حداقل 30 V
مقاومت روشن درین-سورس حداکثر 3.3 mΩ
پکیج و ترتیب پایه‌ها TO-220C؛ 1: Gate، 2: Drain، 3: Source

پکیج و آرایش پایه‌های ماسفت IRF1503

در پکیج TO-220C، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. هنگام مونتاژ یا جایگزینی، شماره پایه‌ها را با برد و قطعه موجود تطبیق دهید؛ شباهت ظاهری پکیج به‌تنهایی برای نصب کافی نیست.

نکات انتخاب IRF1503 برای مدار

جریان نشتی گیت-سورس حداکثر ±0.2 μA است. این مقدار در VGS=±20 V و TC=25°C مشخص شده است. جریان نشتی درین-سورس نیز حداکثر 20 μA است و در VDS=30 V، VGS=0 V و TC=25°C اندازه‌گیری شده است.

ولتاژ مستقیم دیود حداکثر 1.3 V اعلام شده و شرط اندازه‌گیری آن IS=140 A، VGS=0 V و TC=25°C است. مقاومت حرارتی کانال تا بدنه نیز حداکثر 0.75 °C/W است.


حداکثر ratingهای قطعه

مقادیر این بخش حد مجاز مطلق هستند و نباید به‌عنوان شرایط کار عادی یا تضمین عملکرد پیوسته در هر مدار در نظر گرفته شوند. حداکثر ولتاژ درین-سورس 30 V، حداکثر ولتاژ گیت-سورس ±20 V و جریان پیوسته درین 75 A است. جریان پالسی تک‌بار 960 A و حداکثر دمای پیوند کاری 175°C اعلام شده‌اند.

برای مقایسه گزینه‌های دیگر، مشخصات موردنیاز خود را با اطلاعات بخش مشاهده ماسفت تطبیق دهید.


قیمت و خرید IRF1503 از توکل الکترونیک

برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه می‌شود.


جمع‌بندی و سفارش IRF1503

IRF1503 یک ماسفت کانال N با عملکرد Enhancement و پکیج TO-220C است. ولتاژ شکست درین-سورس حداقل 30 V و مقاومت روشن درین-سورس حداکثر 3.3 mΩ اعلام شده است. ترتیب پایه‌ها نیز به‌ترتیب 1، 2 و 3 برای گیت، درین و سورس است.

پیش از سفارش، نوع کانال، شرایط تحریک گیت، ترتیب پایه‌ها و حدود مجاز ولتاژ و جریان را با نیاز مدار تطبیق دهید. برای خرید یا دریافت پیش‌فاکتور، پارت‌نامبر و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.


پرسش‌های متداول درباره IRF1503

IRF1503 از چه نوع ماسفتی است؟

این قطعه یک ترانزیستور MOSFET کانال N است و در حالت Enhancement کار می‌کند.

پکیج و ترتیب پایه‌های آن چیست؟

پکیج TO-220C است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

آیا 30 V مقدار کاری عادی محسوب می‌شود؟

30 V در داده‌های قطعه به‌عنوان حداقل ولتاژ شکست درین-سورس و همچنین حداکثر ولتاژ درین-سورس در رده حد مجاز مطلق آمده است. بنابراین نباید آن را بدون بررسی شرایط واقعی مدار، به‌عنوان ولتاژ کاری پیوسته در نظر گرفت.

توضیحات تکمیلی

Part Number

IRF1503

پکیج

D2PAK

Channel Type

N-Channel

مشخصات فنی

VDS: 30 V, ID: 75 A
