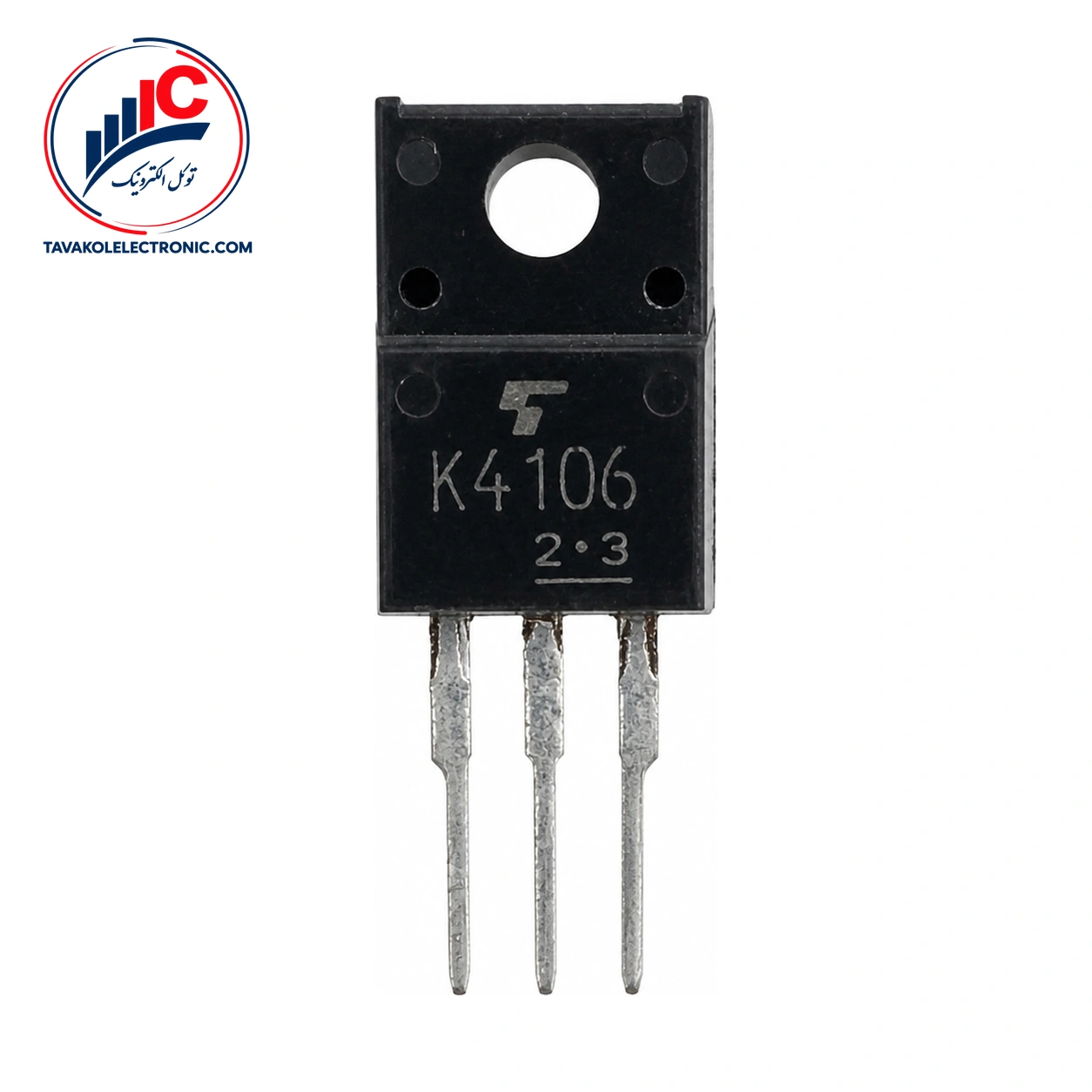

ماسفت 2SK4106 یک ماسفت سیلیکونی کانال N از نوع enhancement ساخت Toshiba است که برای کاربردهای رگولاتور سوئیچینگ معرفی شده است. این قطعه برای مدارهایی مناسب است که در آن‌ها نوع کانال، مقاومت روشن، شارژ گیت و حدود مجاز ولتاژ و جریان هنگام انتخاب بررسی می‌شوند.
پکیج این قطعه با کد Toshiba 2-10R1B مشخص میشود و نام‌گذاری JEITA آن SC-67 است. پیش از نصب، کد پکیج و مشخصات نمونه موجود روی برد را با اطلاعات قطعه مقایسه کنید. عبارت مشاهده ماسفت نیز برای بررسی قطعات مرتبط در دسته‌بندی فروشگاه در دسترس است.
RDS(ON) یا مقاومت روشن درین به سورس، مقدار معمولی 0.4 Ω و حداکثر 0.52 Ω دارد. این مشخصه در شرایط VGS = 10 V، ID = 6 A و Ta = 25°C تعریف شده است. ولتاژ آستانه گیت Vth نیز در بازه 2.0 تا 4.0 V قرار دارد؛ شرایط آزمون آن VDS = 10 V، ID = 1 mA و Ta = 25°C است.
شارژ کل گیت Qg مقدار معمولی 42 nC دارد و زمان روشن‌شدن ton در شرایط تعیین‌شده، 50 ns معمولی است. این مقادیر برای مقایسه قطعه با نیازهای مدار و ارزیابی بخش راه‌انداز گیت کاربرد دارند؛ نتیجه نهایی باید با شرایط واقعی طراحی بررسی شود.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت سیلیکونی کانال N، enhancement |
| کاربرد | رگولاتور سوئیچینگ |
| پکیج | Toshiba 2-10R1B؛ JEITA SC-67 |
| RDS(ON) | 0.4 Ω معمولی؛ 0.52 Ω حداکثر |
| Vth | 2.0 تا 4.0 V |
| Qg | 42 nC معمولی |
حداکثر ولتاژ درین به سورس VDSS برابر 500 V و حداکثر جریان DC درین ID برابر 12 A است. هر دو مقدار در رده حد مطلق قرار دارند و نباید به‌عنوان شرایط کار عادی یا نقطه کار پیوسته مدار در نظر گرفته شوند. جریان پالسی درین IDP نیز حداکثر 48 A برای مدت پالس 1 ms اعلام شده است.
حداکثر ولتاژ گیت به سورس VGSS برابر ±30 V است. حداکثر دمای کانال Tch برابر 150°C و حداکثر مقاومت حرارتی کانال به کیس 2.78°C/W است. این حدود باید در کنار شرایط نصب و طراحی حرارتی مدار بررسی شوند.
جریان قطع درین IDSS حداکثر 100 μA است؛ این مقدار در VDS = 500 V، VGS = 0 V و Ta = 25°C تعریف شده است. رسانایی انتقالی مستقیم |Yfs| نیز مقدار معمولی 8.5 S و حداقل 3.5 S دارد و شرایط آزمون آن VDS = 10 V، ID = 6 A و Ta = 25°C است.
زمان بازیابی معکوس trr مقدار معمولی 1200 ns دارد. این عدد در شرایط IDR = 12 A، VGS = 0 V، نرخ تغییر جریان 100 A/μs و Ta = 25°C مشخص شده است. حفظ شرایط آزمون هنگام مقایسه داده‌ها اهمیت دارد.
برای انتخاب این قطعه، نوع کانال N، پکیج SC-67، ولتاژ و جریان موردنیاز مدار و شرایط تحریک گیت را با نمونه قبلی مقایسه کنید. مقادیر VDSS، ID، IDP و VGSS فقط حدود حداکثری هستند؛ بنابراین انتخاب قطعه نباید بر مبنای کارکرد مداوم در این مرزها انجام شود. تطبیق پارت‌نامبر و مشخصات درج‌شده روی قطعه قبل از سفارش ضروری است.
برای خرید 2SK4106 از توکل الکترونیک، استعلام قیمت و موجودی روز دریافت کنید. امکان فروش تکی و تعدادی وجود دارد و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور فراهم است.
این قطعه یک ماسفت سیلیکونی کانال N از نوع enhancement ساخت Toshiba است و برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است.
پکیج با کد Toshiba 2-10R1B مشخص میشود و نام‌گذاری JEITA آن SC-67 است. تطبیق پکیج با نمونه روی برد، پیش از سفارش و نصب اهمیت دارد.
خیر. VDSS برابر 500 V و ID برابر 12 A حداکثرهای مطلق هستند و باید به‌عنوان حدود مجاز، نه نقطه کار پیوسته، در نظر گرفته شوند.
2SK4106 یک ماسفت کانال N برای رگولاتورهای سوئیچینگ است که پکیج Toshiba 2-10R1B، مقاومت روشن معمولی 0.4 Ω و شارژ گیت معمولی 42 nC دارد. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، پارت‌نامبر دقیق و تعداد موردنیاز خود را با توکل الکترونیک در میان بگذارید.
| Part Number | 2SK4106 |
|---|---|
| پکیج | Toshiba 2-10R1B; JEITA SC-67 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 12 A |
ماسفت 2SK4106
