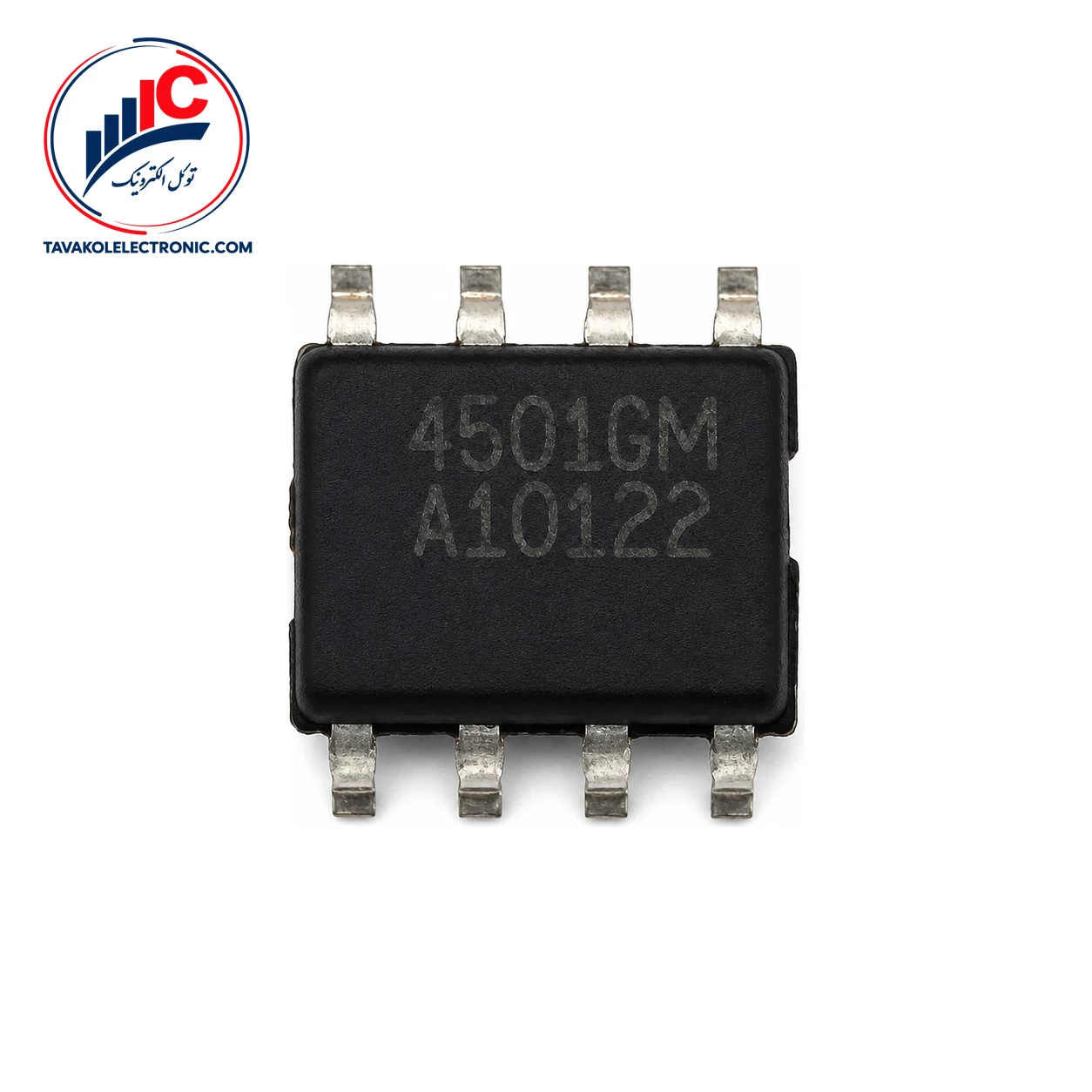

AP4501GM یک ماسفت توان با کانال‌های N و P از نوع enhancement-mode است. این ساختار برای مدارهایی مناسب است که به دو کانال متفاوت در یک قطعه نیاز دارند. پکیج قطعه SO-8 است؛ بنابراین هنگام انتخاب و مونتاژ، تطبیق پکیج با طراحی برد اهمیت دارد.
این ماسفت برای کاربردهای ولتاژ پایین، از جمله مبدل‌های DC/DC، معرفی شده است. برای انتخاب دقیق، نوع کانال، ولتاژ مدار، جریان مورد نیاز و شرایط سوئیچینگ را با مشخصات قطعه مقایسه کنید. مقادیر مقاومت روشن و زمان تأخیر در شرایط آزمون مشخص ارائه شده‌اند و باید با همان شرایط تفسیر شوند.
مقاومت روشن استاتیک درین-سورس کانال N حداکثر 28 mΩ است؛ این مقدار در VGS=10 V، جریان ID=7 A و دمای پیوند TJ=25°C مشخص شده است. برای کانال P، مقاومت روشن حداکثر 50 mΩ در VGS=-10 V، جریان ID=-5.3 A و TJ=25°C اعلام شده است.
مهم‌ترین مشخصات قابل مقایسه این قطعه در جدول زیر آمده است:
| مشخصه | مقدار | شرایط |
|---|---|---|
| نوع قطعه | کانال N و P، enhancement-mode | ماسفت توان |
| پکیج | SO-8 | — |
| مقاومت روشن کانال N | حداکثر 28 mΩ | VGS=10 V، ID=7 A، TJ=25°C |
| مقاومت روشن کانال P | حداکثر 50 mΩ | VGS=-10 V، ID=-5.3 A، TJ=25°C |
| ولتاژ شکست کانال N | حداقل 30 V | VGS=0 V، ID=250 µA، TJ=25°C |
| ولتاژ شکست کانال P | حداکثر -30 V | VGS=0 V، ID=-250 µA، TJ=25°C |
ولتاژ آستانه گیت کانال N در بازه 1 تا 3 V و برای کانال P در بازه -1 تا -3 V قرار دارد. شرایط اندازه‌گیری برای کانال N برابر VDS=VGS و ID=250 µA و برای کانال P برابر VDS=VGS و ID=-250 µA در TJ=25°C است. این مقادیر، ولتاژ آستانه را نشان می‌دهند و نباید به‌تنهایی به‌عنوان ولتاژ کامل روشن‌شدن مدار در نظر گرفته شوند.
زمان تأخیر روشن‌شدن کانال N به‌صورت تیپیک 5 ns در VDS=20 V است. مقدار تیپیک همین پارامتر برای کانال P، 6.7 ns در VDS=-15 V اعلام شده است. برای ارزیابی سوئیچینگ، این اعداد را همراه با ولتاژهای مدار و روش راه‌اندازی گیت بررسی کنید.
حدود مطلق نیز باید جدا از مشخصات عملکردی خوانده شوند. ولتاژ درین-سورس کانال N برابر 30 V و کانال P برابر -30 V است. جریان پیوسته کانال N حداکثر 7.0 A و کانال P حداکثر -5.3 A در TA=25°C اعلام شده‌اند. این اعداد حد مجاز مطلق هستند، نه مقدار کاری پیشنهادی. محدوده دمای پیوند نیز -55 تا 150°C به‌عنوان حد مجاز مطلق درج شده است.
برای استعلام قیمت و موجودی روز AP4501GM با توکل الکترونیک تماس بگیرید. این قطعه با ضمانت اصالت کالا عرضه میشود و امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور و ارسال به سراسر کشور نیز فراهم است.
پیش از ثبت سفارش، پارت‌نامبر AP4501GM و پکیج SO-8 را با قطعه مورد نیاز خود تطبیق دهید. برای دریافت راهنمایی، تعداد مورد نیاز و مشخصات مدار را اعلام کنید. برای بررسی گروه قطعات مرتبط، از بخش خرید ماسفت استفاده کنید. توکل الکترونیک با حضور فیزیکی در بازار جمهوری تهران پاسخگوی درخواست‌های خرید است.
این قطعه یک ماسفت توان enhancement-mode با کانال‌های N و P است و در پکیج SO-8 قرار دارد.
برای کاربردهای ولتاژ پایین، از جمله مبدل‌های DC/DC، معرفی شده است. انتخاب نهایی باید با ولتاژ، جریان و شرایط سوئیچینگ مدار تطبیق داده شود.
خیر. جریان 7.0 A کانال N و -5.3 A کانال P در TA=25°C به‌عنوان حدود مجاز مطلق اعلام شده‌اند و نباید بدون بررسی شرایط مدار و حرارت، مقدار کاری قطعی تلقی شوند.
AP4501GM برای طراحی‌هایی که به ماسفت توان با کانال‌های N و P، پکیج SO-8 و کاربرد ولتاژ پایین نیاز دارند، گزینه‌ای قابل بررسی است. مقاومت روشن، ولتاژ شکست، ولتاژ آستانه و زمان تأخیر هر کانال باید متناسب با طراحی واقعی ارزیابی شوند. برای ثبت سفارش یا دریافت قیمت و موجودی، پارت‌نامبر و تعداد مورد نیاز را با توکل الکترونیک در میان بگذارید.
| Part Number | AP4501GM |
|---|---|
| پکیج | SO-8 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 30 V, ID: 7.0 A |
