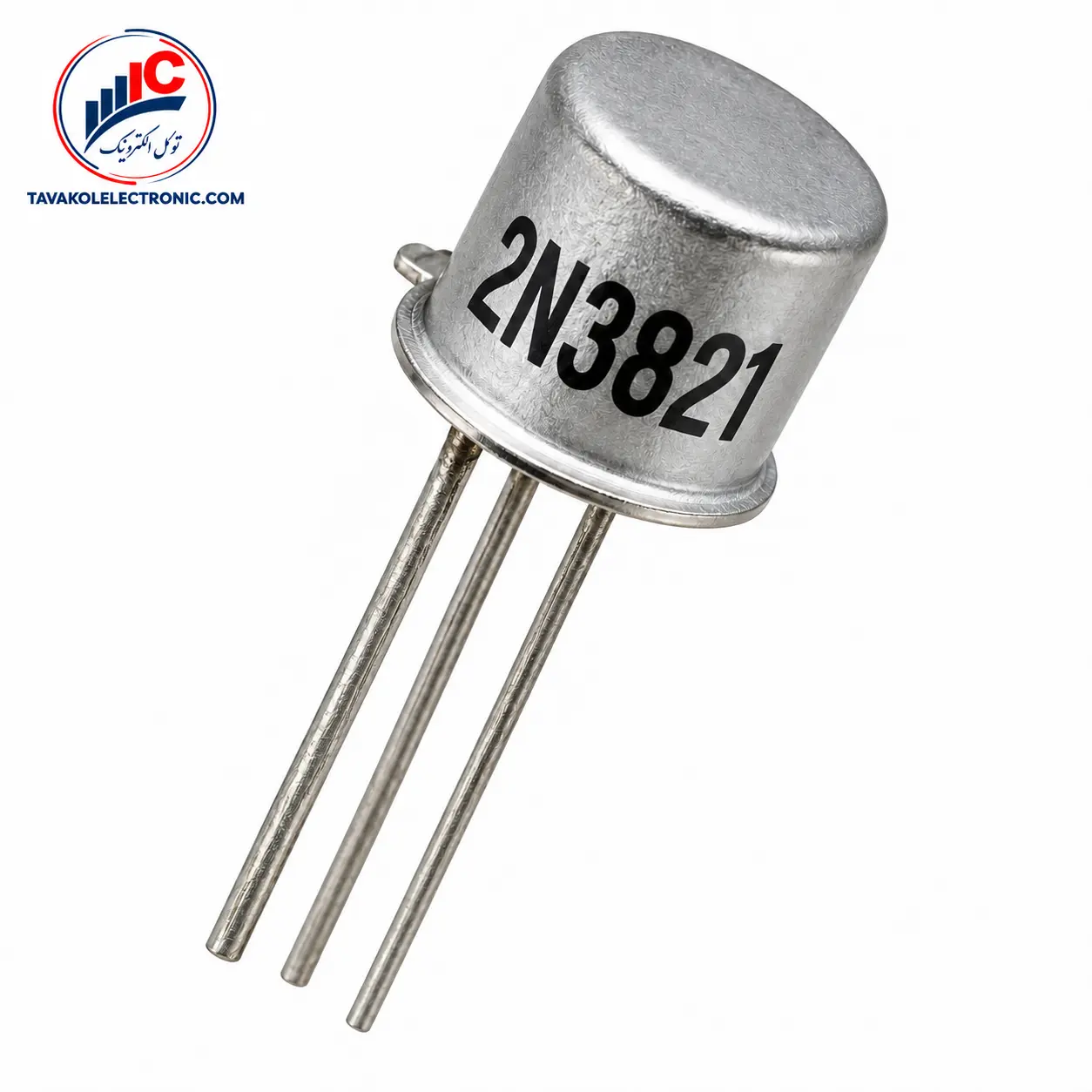

ماسفت 2N3821

ویژگی‌ها
Part Number2N3821
پکیجTO-72
Channel TypeN-Channel
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2N3821

2N3821 یک JFET کانال N از برند InterFET است که برای طبقات تقویت حساس، تقویت‌کننده‌های VHF و مدارهای تقویت سیگنال کوچک معرفی شده است. اگر این قطعه را برای مدار خود بررسی می‌کنید، بهتر است نوع پکیج، شرایط کاری، نویز و ترارسانایی را کنار نیاز مدار قرار دهید.


مشخصات فنی 2N3821

مهم‌ترین مشخصات این قطعه در جدول زیر آمده است.

پارامتر مقدار شرایط آزمون
نوع قطعه JFET کانال N —
ولتاژ شکست گیت به سورس حداقل ‎-50 V VDS = 0 V، IG = ‎-1 μA
جریان اشباع درین به سورس 0.5 تا 2.5 mA VGS = 0 V، VDS = 15 V، پالسی، TA = 25°C
ترارسانایی مستقیم 1500 تا 4500 μS VDS = 15 V، VGS = 0 V، f = 1 kHz، TA = 25°C
ظرفیت ورودی حداکثر 6 pF VDS = 15 V، VGS = 0 V، f = 1 MHz، TA = 25°C

2N3821 برای چه کاربردهایی مناسب است؟

این قطعه برای طبقات تقویت حساس، تقویت‌کننده‌های VHF و تقویت‌کننده‌های سیگنال کوچک در نظر گرفته شده است. در بررسی مدارهای فرکانسی، ترارسانایی مستقیم در فرکانس 100 MHz حداقل 1500 μS اعلام شده و ظرفیت انتقال معکوس در فرکانس 1 MHz حداکثر 2 pF است.

برای ارزیابی نویز، عدد نویز حداکثر 5 dB در VDS = 15 V، VGS = 0 V، فرکانس 10 Hz و RG = 1 MΩ ذکر شده است. نویز معمولی نیز 7 nV/√Hz اعلام شده است. ولتاژ قطع گیت به سورس هم حداکثر ‎-4 V است که در VDS = 15 V، ID = 0.5 nA و دمای 25°C مشخص شده است.


پکیج‌ها و انتخاب 2N3821

گزینه‌های نصب شامل TO-72، TO-92 و SOT23 هستند. COT و CFT هم به‌عنوان گزینه‌های دای بدون پکیج در مشخصات قطعه آمده‌اند. این تفاوت‌ها روی مونتاژ و فضای مورد نیاز اثر می‌گذارند؛ بنابراین پیش از خرید، پکیج را با برد و روش نصب خود تطبیق دهید.

ولتاژ معکوس گیت به سورس و گیت به درین حداکثر ‎-50 V، جریان پیوسته گیت حداکثر 10 mA و توان تلفاتی پیوسته حداکثر 300 mW است. بازه دمای پیوند ‎-55 تا 125°C نیز باید در طراحی در نظر گرفته شود.

برای مقایسه گزینه‌های مرتبط، بررسی انواع ماسفت در فروشگاه می‌تواند مفید باشد. با این حال، نوع JFET، پکیج و پارامترهای مدار خود را مبنای انتخاب قرار دهید.


قیمت و خرید 2N3821 از توکل الکترونیک

برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی، و امکان دریافت پیش‌فاکتور فراهم است. هنگام استعلام، تعداد مورد نیاز و پکیج انتخابی را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود.

توکل الکترونیک ضمانت اصالت کالا، ارسال به سراسر کشور و امکان حضور فیزیکی در بازار جمهوری تهران را ارائه می‌کند. برای سفارش‌های سازمانی یا تعداد بالاتر، اطلاعات تعداد و نوع پکیج را بفرستید تا هماهنگی تأمین و قیمت‌گذاری دقیق‌تر انجام شود.


جمع‌بندی و سفارش 2N3821

اگر برای یک طبقه تقویت حساس، تقویت‌کننده VHF یا مدار سیگنال کوچک به JFET کانال N نیاز دارید، این قطعه را با توجه به ترارسانایی، ظرفیت‌ها، نویز، شرایط آزمون و پکیج انتخاب کنید. برای ثبت سفارش، پارت‌نامبر، تعداد و گزینه نصب مورد نظر را اعلام کنید تا قیمت و موجودی روز بررسی شود.


سؤالات متداول درباره 2N3821

2N3821 چه نوع قطعه‌ای است؟

2N3821 یک JFET کانال N از برند InterFET است و برای طبقات تقویت حساس، تقویت‌کننده‌های VHF و تقویت سیگنال کوچک معرفی شده است.

2N3821 در چه پکیج‌هایی عرضه می‌شود؟

COT و CFT نیز به‌عنوان گزینه‌های دای بدون پکیج در مشخصات قطعه ذکر شده‌اند.

آیا امکان خرید تکی یا تعدادی وجود دارد؟

برای اطلاع از موجودی و قیمت روز، با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی و همچنین تأمین شرکتی قابل پیگیری است؛ پکیج مورد نیاز را هنگام استعلام اعلام کنید.

توضیحات تکمیلی

Part Number

2N3821

پکیج

TO-72

Channel Type

N-Channel
