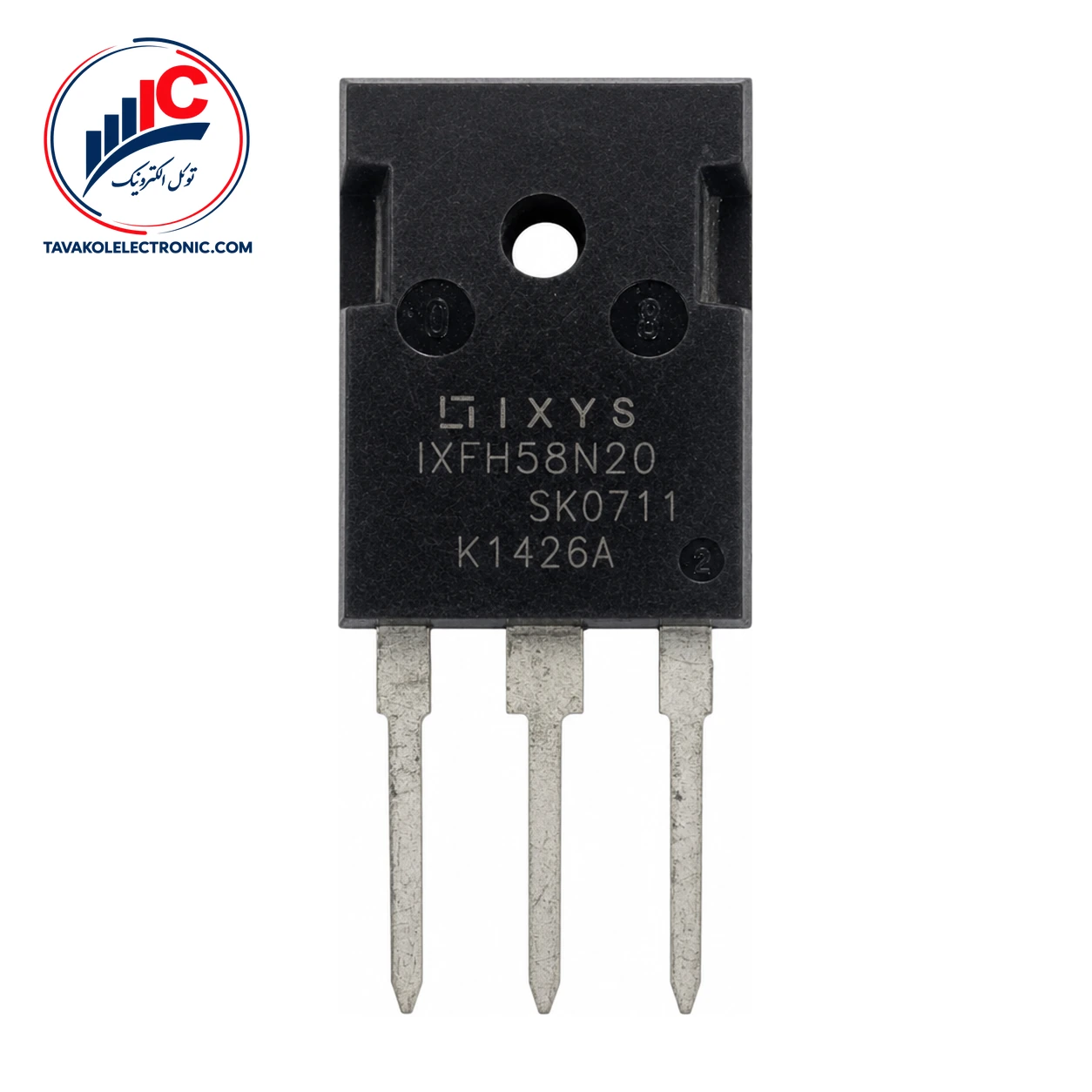

IXFH58N20 یک ماسفت توان N-channel از نوع enhancement-mode محصول شرکت IXYS است. این قطعه برای مدارهایی مناسب است که به یک کلید نیمههادی توان در سوئیچینگ و کنترل انرژی نیاز دارند. ساختار N-channel و مشخصات الکتریکی آن، این ماسفت را به گزینهای قابل بررسی برای طراحی منابع تغذیه و مبدلهای توان تبدیل میکند.
این ماسفت در پکیج TO-247 AD با شناسه واریانت IXFH عرضه میشود. هنگام انتخاب قطعه، تطبیق پارتنامبر، نوع کانال و پکیج با مدار و برد موجود اهمیت دارد؛ بهویژه اگر قصد جایگزینی یک قطعه مشابه را دارید.
برای مشاهده مدلهای بیشتر و مقایسه گزینههای موجود، خرید ماسفت را بررسی کنید.
مقاومت روشنایی درین-سورس این قطعه حداکثر 0.040 Ω است. این مقدار در شرایط VGS = 10 V و ID = 0.5 ID25، در دمای پیوند 25°C و با آزمون پالسی با عرض پالس حداکثر 300 میکروثانیه و duty cycle حداکثر 2 درصد مشخص شده است؛ بنابراین نباید آن را بدون توجه به شرایط آزمون، یک مقدار ثابت برای همه حالتهای کاری در نظر گرفت.
ولتاژ آستانه گیت بین 2 تا 4 V است؛ این بازه در VDS = VGS و ID = 4 mA در دمای پیوند 25°C تعیین شده است. ترارسانایی مستقیم نیز حداقل 20 S و مقدار معمول آن 32 S است. ظرفیت ورودی معمول 4400 pF، ظرفیت خروجی معمول 800 pF و ظرفیت انتقال معکوس معمول 285 pF اعلام شدهاند. دو ظرفیت خروجی و انتقال معکوس در VGS = 0 V، VDS = 25 V و فرکانس 1 MHz در دمای پیوند 25°C اندازهگیری شدهاند.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel enhancement mode |
| پکیج | TO-247 AD (IXFH) |
| مقاومت روشنایی | حداکثر 0.040 Ω |
| ولتاژ آستانه گیت | 2 تا 4 V |
| دمای پیوند کاری | −55 تا +150°C |
ولتاژ شکست درین-سورس 200 V، جریان درین پیوسته 58 A در دمای کیس 25°C و جریان پالسی 232 A در همین دمای کیس، همگی در دسته مقادیر نامی یا محدودیتهای مجاز قرار میگیرند و نباید بهعنوان شرایط کاری دائمی در نظر گرفته شوند. جریان پالسی نیز به محدودیت دمای پیوند وابسته است. ولتاژ گیت-سورس پیوسته ±20 V و مقدار گذرای آن ±30 V است؛ رعایت این حدود برای حفاظت گیت ضروری است.
بر اساس کاربردهای اعلامشده برای این خانواده، IXFH58N20 میتواند در مبدلهای DC-DC، یکسوسازی سنکرون، شارژرهای باتری، منابع تغذیه سوئیچینگ و رزونانسی، چاپرهای DC و کنترل موتور AC بررسی شود. انتخاب نهایی باید با توجه به توپولوژی مدار، شرایط سوئیچینگ، دفع حرارت، درایو گیت و محدودیتهای نامی انجام شود.
پکیج TO-247 AD برای پروژههایی که به قطعه توان با نصب سوراخدار نیاز دارند، نکته مهمی در بررسی مکانیکی و مونتاژ است. پیش از سفارش، ابعاد جای نصب و تطبیق پایهها با برد یا مدار موجود را کنترل کنید.
برای استعلام قیمت و موجودی روز IXFH58N20 با توکل الکترونیک تماس بگیرید. این قطعه بهصورت فروش تکی و تعدادی عرضه میشود و امکان خرید عمده، تأمین شرکتی و دریافت پیشفاکتور نیز وجود دارد. توکل الکترونیک با ارائه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، روند تأمین قطعات الکترونیکی را برای پروژههای تعمیراتی و تولیدی سادهتر میکند.
پیش از ثبت سفارش، پارتنامبر IXFH58N20 و پکیج TO-247 AD (IXFH) را با نیاز مدار خود تطبیق دهید تا از انتخاب صحیح مطمئن شوید.
بله. این قطعه یک ماسفت توان N-channel از نوع enhancement-mode است و برای استفاده در مدارهای سوئیچینگ و کنترل توان طراحی شده است.
پکیج این قطعه TO-247 AD است و در اطلاعات محصول با واریانت IXFH شناخته میشود. پیش از مونتاژ، تطبیق مکانیکی و پایههای قطعه با برد را بررسی کنید.
خیر. مقدار 58 A یک رتبهبندی جریان درین پیوسته در دمای کیس 25°C است و باید بهعنوان حد مجاز، همراه با شرایط حرارتی و طراحی مدار، تفسیر شود.
IXFH58N20 یک ماسفت توان N-channel با پکیج TO-247 AD، مقاومت روشنایی حداکثر 0.040 Ω و محدوده دمای پیوند −55 تا +150°C است. وجود مشخصات مربوط به ظرفیتهای گیت و ترارسانایی، امکان بررسی دقیقتر آن را در طراحیهای سوئیچینگ فراهم میکند. برای دریافت قیمت، موجودی و پیشفاکتور، پارتنامبر دقیق را به کارشناسان توکل الکترونیک اعلام کنید.
| Part Number | IXFH58N20 |
|---|---|
| پکیج | TO-247 AD (IXFH |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 200 V, ID: 58 A |
