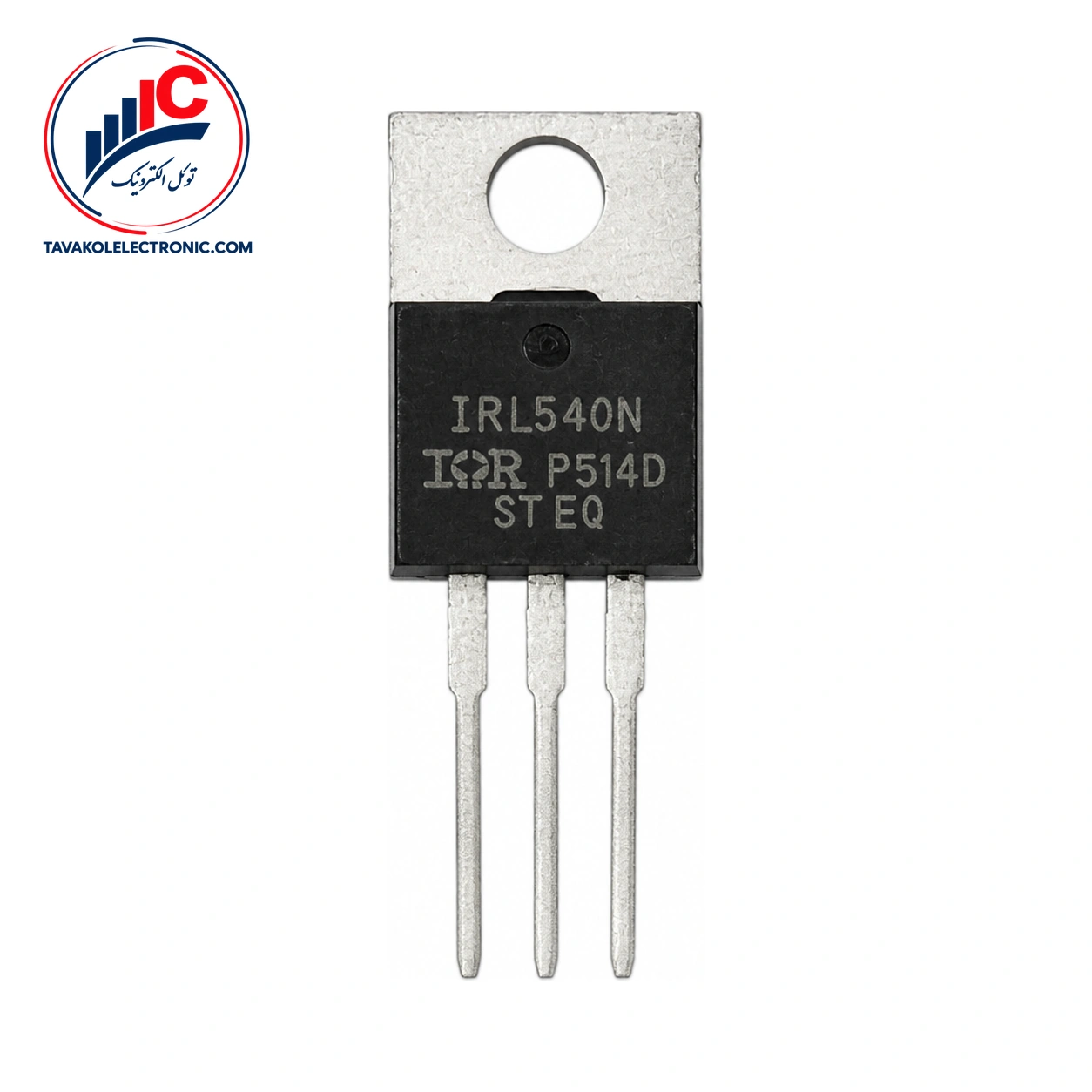

ماسفت IRL540N

ویژگی‌ها
Part NumberIRL540N
پکیجTO-220AB
Channel TypeN-Channel
مشخصات فنیVDS: 100 V, ID: 36 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی IRL540N

IRL540N یک ماسفت کانال N با حالت کاری Enhancement است. برای مقایسه این قطعه، مقاومت درین–سورس در حالت روشن، ولتاژ آستانه گیت، جریان نشتی و مشخصات دیود داخلی از مهم‌ترین پارامترها هستند.

نکات مهم برای انتخاب IRL540N

مقاومت درین–سورس در حالت روشن حداکثر 0.044 Ω است؛ این مقدار با VGS=10 V و ID=18 A و در TC=25°C مشخص شده است. ولتاژ آستانه گیت نیز حداقل 1.0 V و حداکثر 2.0 V است و با VDS=VGS و ID=250 μA در TC=25°C اندازه‌گیری شده است.


مشخصات فنی IRL540N

پارامتر مقدار شرایط آزمون
نوع کانال N-channel حالت کاری Enhancement
مقاومت درین–سورس روشن حداکثر 0.044 Ω VGS=10 V، ID=18 A، TC=25°C
ولتاژ آستانه گیت 1.0 تا 2.0 V VDS=VGS، ID=250 μA، TC=25°C
جریان نشتی درین–سورس حداکثر 25 μA VDS=100 V، VGS=0 V، TC=25°C
ولتاژ مستقیم دیود حداکثر 1.3 V IS=18 A، VGS=0 V، TC=25°C

حدود مطلق و شرایط بررسی

ولتاژ درین–سورس حداکثر 100 V، ولتاژ گیت–سورس حداکثر ±16 V و جریان درین پیوسته 36 A، در گروه حدود مطلق و برای Ta=25°C قرار دارند. جریان درین پالسی تک‌مرحله‌ای نیز حداکثر 120 A در همین دمای محیط اعلام شده است.

توان تلفاتی کل حداکثر 140 W در TC=25°C و بیشینه دمای پیوند کاری 175°C است. ولتاژ شکست درین–سورس حداقل 100 V با VGS=0 V و ID=250 μA اعلام شده است.


کاربرد و انتخاب IRL540N

این ماسفت برای طیف گسترده‌ای از کاربردها معرفی شده است. برای انتخاب قطعه، نوع کانال N، حالت Enhancement، مقدار مقاومت روشن و شرایط گیت را با مدار خود مقایسه کنید. همچنین حدود مطلق ولتاژ و جریان را از مشخصات کار عادی جدا نگه دارید.

اگر در حال بررسی انواع ماسفت هستید، مقایسه نوع کانال و شرایط ثبت‌شده برای پارامترهای الکتریکی می‌تواند به انتخاب دقیق‌تر کمک کند. پیش از سفارش، نام کامل قطعه و نیاز فنی مدار را بررسی کنید تا مدل انتخابی با قطعه موردنظر اشتباه نشود.


قیمت و خرید از توکل الکترونیک

برای خرید IRL540N از توکل الکترونیک می‌توانید استعلام قیمت و موجودی روز بگیرید. این مجموعه امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم می‌کند و در صورت نیاز، امکان دریافت پیش‌فاکتور نیز وجود دارد. کالا با ضمانت اصالت کالا عرضه می‌شود.

پیش از ثبت سفارش، پارت‌نامبر دقیق را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. توکل الکترونیک ارسال به سراسر کشور دارد و حضور فیزیکی در بازار جمهوری تهران نیز برای پیگیری حضوری سفارش امکان‌پذیر است.


سفارش و جمع‌بندی نهایی

IRL540N یک ماسفت کانال N در حالت Enhancement است و مشخصات الکتریکی آن با شرایط آزمون مشخص ارائه شده‌اند. در زمان انتخاب، مقاومت روشن، آستانه گیت، نشتی و حدود مطلق را جداگانه بررسی کنید.

برای استعلام قیمت، موجودی و ثبت سفارش، با توکل الکترونیک تماس بگیرید و پارت‌نامبر دقیق و تعداد موردنیاز را هنگام درخواست اعلام کنید.


سؤالات متداول درباره IRL540N

IRL540N چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال N با حالت کاری Enhancement است.

مقاومت درین–سورس روشن چقدر است؟

مقاومت درین–سورس در حالت روشن حداکثر 0.044 Ω است. این مقدار با VGS=10 V و ID=18 A و در TC=25°C مشخص شده است.

توضیحات تکمیلی

Part Number

IRL540N

پکیج

TO-220AB

Channel Type

N-Channel

مشخصات فنی

VDS: 100 V, ID: 36 A
