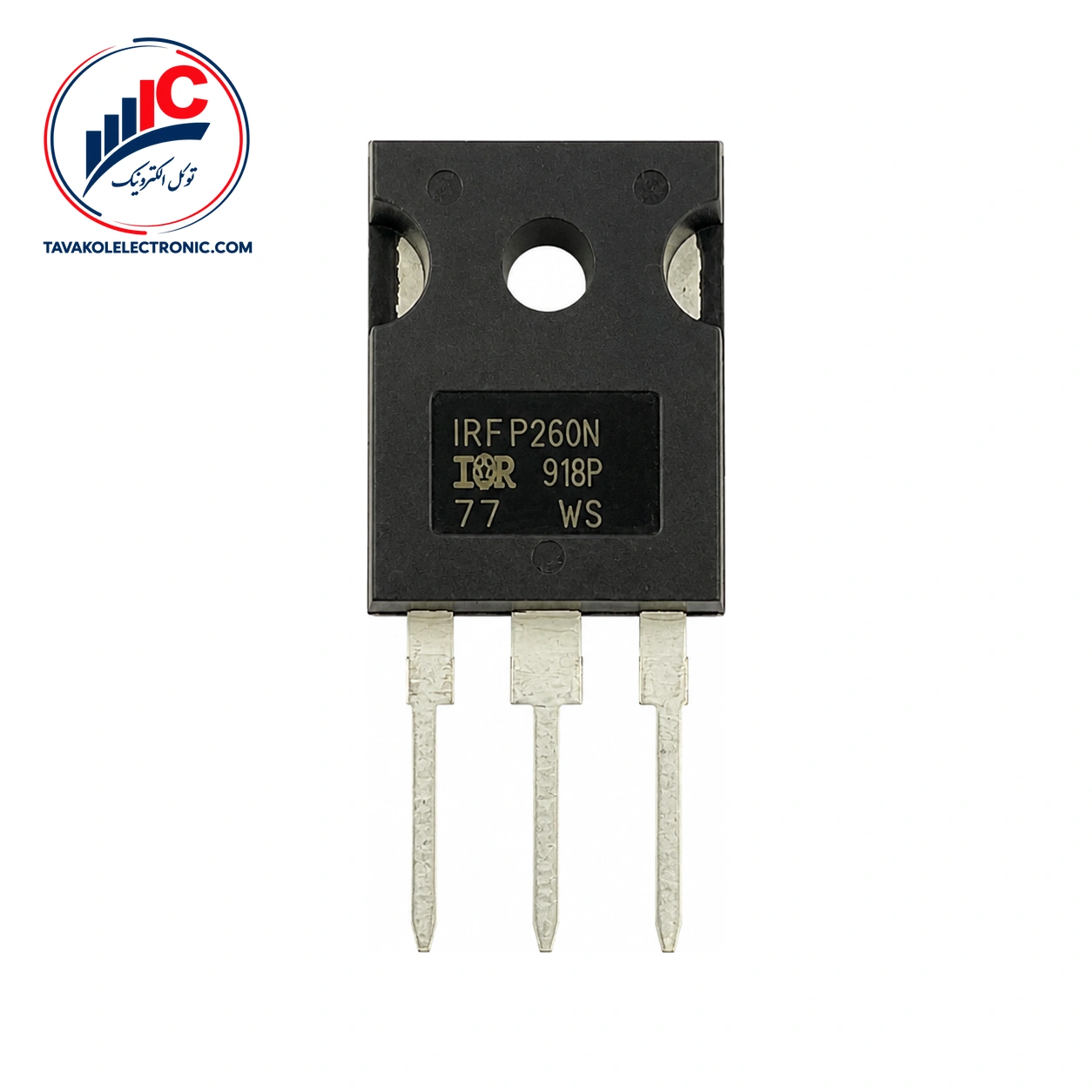

ماسفت IRFP260N

ویژگی‌ها
Part NumberIRFP260N
پکیجTO-247-3
Channel TypeN-Channel
مشخصات فنیVDS: 200 V, ID: 50 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

IRFP260N یک ماسفت N-channel از تولیدکننده INCHANGE است که در حالت Enhancement کار می‌کند و برای مدارهایی با نیاز به سوئیچینگ سریع انتخاب می‌شود.

معرفی ماسفت IRFP260N و مشخصات کلیدی

مقاومت روشن‌بودن درین-سورس حداکثر 40 mΩ است؛ این مقدار در VGS=10 V و ID=28 A، با TC=25°C مگر آنکه خلاف آن ذکر شود، ارائه شده است. این مشخصه برای مقایسه اولیه افت ولتاژ و تلفات رسانایی در طراحی اهمیت دارد.

ولتاژ شکست درین-سورس حداقل 200 V است و در VGS=0 V و ID=250 μA، با TC=25°C مگر آنکه خلاف آن ذکر شود، مشخص شده است. ولتاژ آستانه گیت نیز در شرایط VDS=VGS و ID=250 μA، از 2.0 V حداقل تا 4.0 V حداکثر قرار دارد.

جدول مشخصات الکتریکی IRFP260N

پارامتر مقدار یا وضعیت
نوع کانال N-channel
حالت عملکرد Enhancement
مقاومت روشن‌بودن درین-سورس حداکثر 40 mΩ در VGS=10 V و ID=28 A
ولتاژ شکست درین-سورس حداقل 200 V در VGS=0 V و ID=250 μA
ولتاژ آستانه گیت 2.0 V حداقل تا 4.0 V حداکثر
قابلیت سوئیچینگ سوئیچینگ سریع

این قطعه 100٪ تست Avalanche شده و به‌صورت Fully Avalanche Rated معرفی می‌شود.


پکیج و پایه‌های IRFP260N

پکیج این قطعه TO-247 است. ترتیب پایه‌ها از 1 تا 3 به‌صورت Gate، Drain و Source اعلام شده است. پیش از نصب، جهت قرارگیری قطعه و تطابق شماره پایه‌ها با الگوی برد را بررسی کنید.

برای انتخاب نمونه مناسب، پکیج و آرایش پایه‌ها را با قطعه مورد نیاز پروژه تطبیق دهید.

حدود مجاز و شرایط حرارتی

ولتاژ درین-سورس 200 V، ولتاژ گیت-سورس ±20 V و جریان پیوسته درین 50 A در Ta=25°C، همگی به‌عنوان Absolute Maximum Rating تعریف شده‌اند.

جریان تک‌پالس درین 200 A در Ta=25°C و توان تلفاتی کل 300 W با TC=25°C نیز در گروه حدود مجاز قرار دارند. حداکثر دمای پیوند کاری 175°C است.


قیمت و خرید ماسفت IRFP260N

این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد. حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران، امکان پیگیری حضوری سفارش را نیز فراهم می‌کند. برای مقایسه گزینه‌های مرتبط، عبارت خرید ماسفت را دنبال کنید.

پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-247 را با نیاز طراحی خود تطبیق دهید.


سؤالات متداول درباره IRFP260N

آیا IRFP260N یک ماسفت N-channel است؟

بله، این ماسفت یک ترانزیستور ماسفت N-channel است و در حالت Enhancement کار می‌کند. این قطعه برای سوئیچینگ سریع مشخص شده است.

پایه‌های IRFP260N در پکیج TO-247 چگونه هستند؟

ترتیب پایه‌ها به‌صورت پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. پیش از نصب نهایی، شماره پایه‌ها را با الگوی برد تطبیق دهید.


جمع‌بندی و ثبت سفارش IRFP260N

IRFP260N یک ماسفت N-channel با عملکرد Enhancement، قابلیت سوئیچینگ سریع و پکیج TO-247 است. مقاومت روشن‌بودن حداکثر 40 mΩ، ولتاژ شکست حداقل 200 V، ولتاژ آستانه گیت بین 2.0 تا 4.0 V و آرایش پایه‌های Gate، Drain و Source از مهم‌ترین موارد انتخاب آن هستند.

برای دریافت قیمت، موجودی و ثبت سفارش، پارت‌نامبر و شرایط مورد نیاز پروژه را با کارشناسان توکل الکترونیک مطرح کنید تا تطابق کالا پیش از ارسال بررسی شود.

توضیحات تکمیلی

Part Number

IRFP260N

پکیج

TO-247-3

Channel Type

N-Channel

مشخصات فنی

VDS: 200 V, ID: 50 A
