ماسفت 2SK152

ویژگی‌ها
Part Number2SK152
پکیجM-230
Channel TypeN-Channel
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

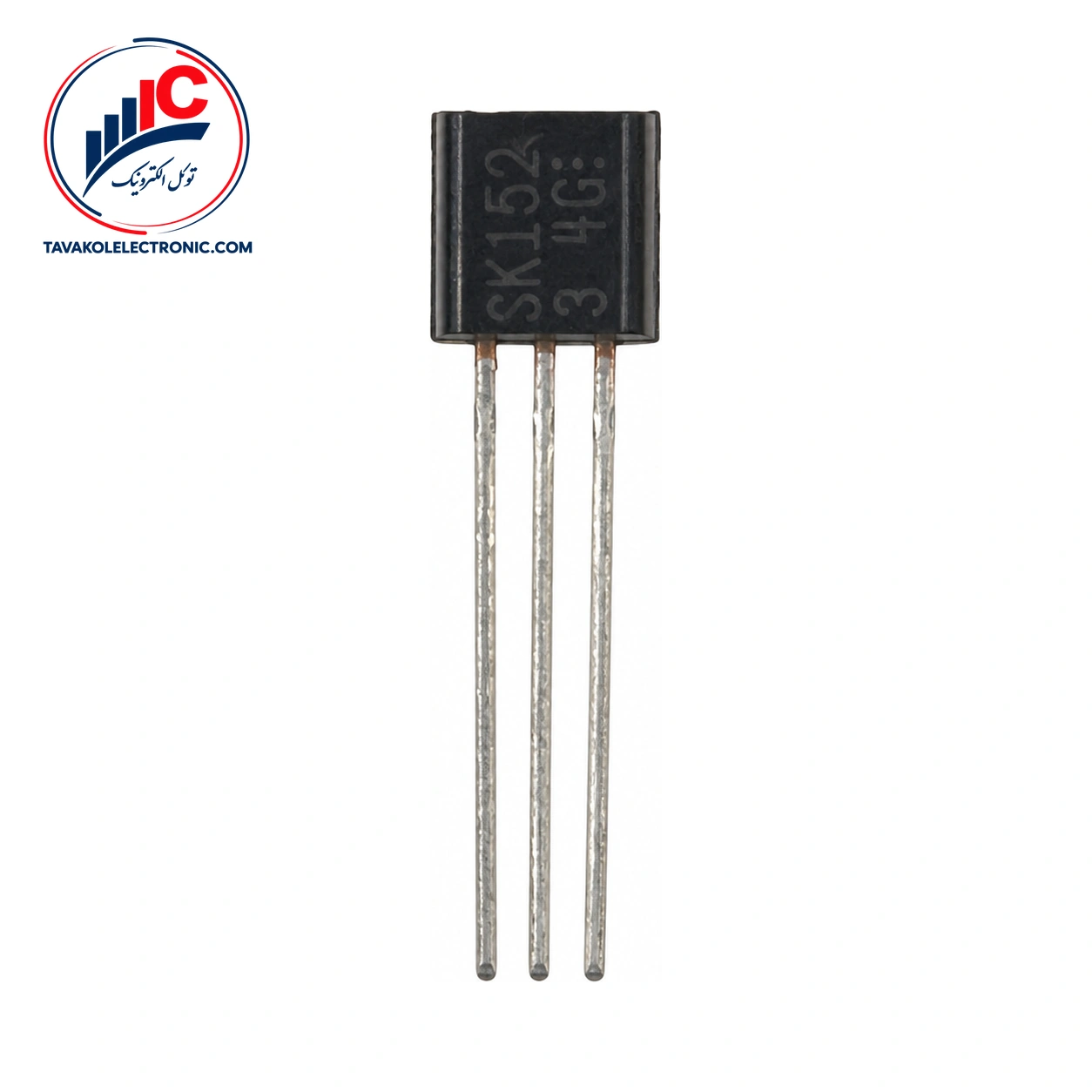

معرفی ماسفت 2SK152

2SK152 ساخت Sony یک JFET سیلیکونی کانال N است که برای تقویت‌کننده هد در دوربین‌های ویدئویی، دستگاه‌های VTR و تجهیزات مشابه معرفی شده است. این قطعه با پکیج M-230 عرضه می‌شود و برای تعمیر یا تأمین مدارهایی که به همین شماره قطعه نیاز دارند، می‌تواند گزینه‌ای قابل بررسی باشد.

برای انتخاب درست، تطبیق شماره قطعه، نوع کانال، پکیج و شرایط آزمون مشخصات اهمیت دارد. برای اطلاع از قیمت و موجودی روز، فروش تکی یا تعدادی و دریافت پیش‌فاکتور، می‌توانید با توکل الکترونیک در ارتباط باشید.


مشخصات فنی 2SK152

این قطعه از ساختار N-channel junction FET برخوردار است. مقادیر زیر همراه با شرایط آزمون معنا دارند؛ بنابراین در بررسی مدار، بهتر است ولتاژ، جریان و فرکانس کاری را هم با مشخصات قطعه تطبیق دهید.

پارامترهای کلیدی 2SK152

پارامتر مقدار شرایط آزمون
نوع قطعه Silicon N-channel junction FET —
پکیج M-230 —
جریان IDSS 9.5 تا 42 mA VDS=5 V، VGS=0 V
ولتاژ قطع VGS(off) −0.55 تا −2.0 V VDS=5 V، ID=100 µA
ادمیتانس انتقال حداقل 21، تیپیک 30 mS VDS=5 V، VGS=0 V، f=1 kHz
ظرفیت ورودی Ciss تیپیک 8، حداکثر 9 pF VDS=5 V، VGS=0 V، f=1 MHz

ولتاژ شکست درین-گیت حداقل 15 V است و این مقدار با جریان گیت IG=10 µA مشخص شده است. بهره توان نیز در شرایط مرجع VDS=5 V، ID=10 mA و f=100 MHz برابر 15 dB اعلام شده است.


کاربرد و نکات انتخاب این ماسفت

کاربرد اعلام‌شده برای این قطعه، تقویت‌کننده هد در دوربین‌های ویدئویی، VTR و تجهیزات مشابه است. به همین دلیل در تعمیر یا بازسازی مدار، شباهت ظاهری به‌تنهایی کافی نیست و شماره قطعه، ساختار کانال، پکیج M-230 و شرایط الکتریکی باید با نمونه موردنیاز مطابقت داشته باشند.

حدود مطلق و شرایط بررسی

حداکثر مطلق ولتاژ درین-گیت و سورس-گیت هرکدام 15 V، حداکثر مطلق جریان درین 50 mA و حداکثر مطلق توان تلفاتی 300 mW در Ta=25°C است. این مقادیر فقط حد مجاز مطلق هستند و نباید به‌عنوان مشخصه کار عادی یا مقدار پیشنهادی طراحی در نظر گرفته شوند.

حداکثر دمای پیوند 100°C در Ta=25°C و بازه دمای نگهداری −50 تا +120°C درج شده است. برای بررسی گزینه‌های موجود در این گروه، عبارت مشاهده ماسفت نیز در دسترس است. پیش از ثبت سفارش، مشخصات مدار مقصد و شماره قطعه را با دقت کنترل کنید.


قیمت و خرید 2SK152 از توکل الکترونیک

قیمت این قطعه به موجودی روز و تعداد موردنیاز وابسته است. برای استعلام قیمت و موجودی، خرید تکی یا تعدادی، تأمین شرکتی و دریافت پیش‌فاکتور، درخواست خود را برای توکل الکترونیک ارسال کنید. ارسال به سراسر کشور انجام می‌شود و امکان خرید عمده نیز وجود دارد.

این قطعه با شماره 2SK152 و پکیج M-230 ارائه می‌شود. بررسی پارت‌نامبر قبل از سفارش، به‌ویژه در پروژه‌های تعمیراتی و تجهیزات ویدئویی، از انتخاب نمونه نامتناسب جلوگیری می‌کند. توکل الکترونیک ضمانت اصالت کالا را ارائه می‌دهد و حضور فیزیکی در بازار جمهوری تهران دارد.


پرسش‌های متداول درباره این ماسفت

2SK152 چه نوع قطعه‌ای است؟

این قطعه یک JFET سیلیکونی کانال N است و پکیج معرفی‌شده برای آن M-230 است.

کاربرد 2SK152 چیست؟

کاربرد اعلام‌شده آن در تقویت‌کننده هد دوربین‌های ویدئویی، دستگاه‌های VTR و تجهیزات مشابه است.

آیا مقادیر جدول، مشخصه کار عمومی هستند؟

خیر. هر مقدار باید همراه با شرایط آزمون خود بررسی شود. همچنین اعداد مربوط به حداکثر مطلق فقط حد مجاز قطعه را نشان می‌دهند و جایگزین شرایط طراحی مدار نیستند.


جمع‌بندی و ثبت سفارش

این قطعه با ساختار N-channel junction، پکیج M-230 و کاربرد مشخص در تقویت‌کننده‌های هد تجهیزات ویدئویی عرضه می‌شود. برای خرید، استعلام قیمت و موجودی روز یا تأمین تعداد بالاتر، مشخصات درخواست خود را برای توکل الکترونیک بفرستید تا پس از بررسی شماره قطعه، روند سفارش و ارسال انجام شود.

توضیحات تکمیلی

Part Number

2SK152

پکیج

M-230

Channel Type

N-Channel
