ماسفت 2SK2543

ویژگی‌ها
Part Number2SK2543
پکیجJEITA SC-67; Toshiba 2-10R1B
Channel TypeN-Channel
مشخصات فنیVDS: 500 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

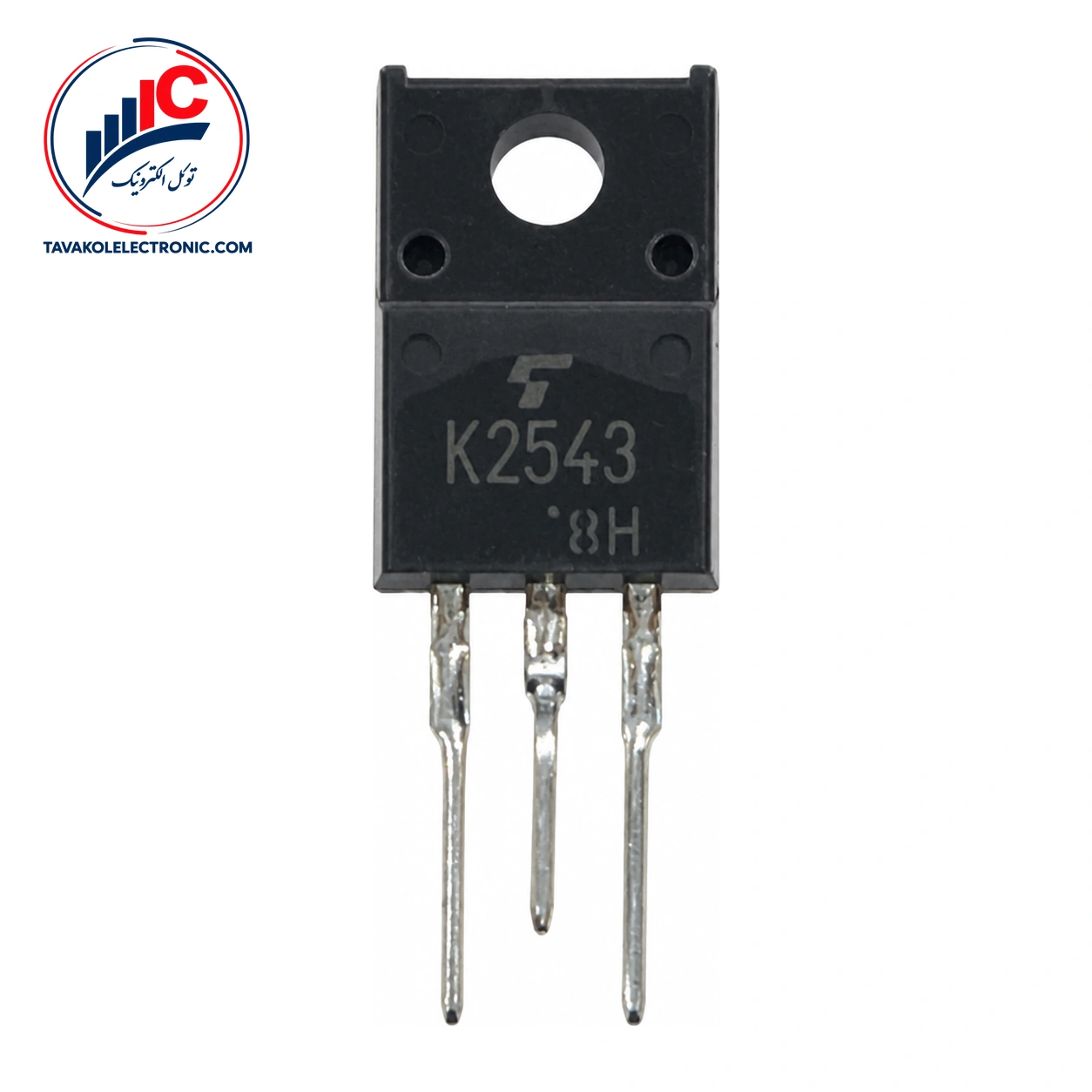

معرفی ماسفت 2SK2543

ماسفت 2SK2543 از محصولات Toshiba Semiconductor، یک ماسفت سیلیکونی کانال N از نوع Enhancement است که برای کاربردهای رگولاتور سوئیچینگ مشخص شده است. این قطعه برای مدارهایی مناسب است که نوع کانال، مقاومت روشن، شارژ گیت، زمان سوئیچینگ و نحوه اتصال پایه‌ها در آن‌ها اهمیت دارد.

برای سفارش، پارت‌نامبر و تعداد موردنیاز خود را مشخص کنید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، تأمین شرکتی و دریافت پیش‌فاکتور را فراهم می‌کند. تطبیق پارت‌نامبر با قطعه موردنیاز مدار نیز پیش از سفارش انجام می‌شود.


مشخصات کلیدی 2SK2543

این مدل یک ماسفت سیلیکونی کانال N با عملکرد Enhancement است و برای رگولاتورهای سوئیچینگ مشخص شده است. مهم‌ترین مشخصات الکتریکی آن در جدول زیر آمده است.

مشخصه مقدار و شرایط آزمون
نوع کانال سیلیکونی، N-channel، Enhancement
کاربرد مشخص‌شده رگولاتور سوئیچینگ
مقاومت درین-سورس روشن 0.75 Ω typ.، 0.85 Ω max.؛ VGS = 10 V، ID = 4 A، Ta = 25°C
شارژ کل گیت 30 nC typ.؛ VDD تقریباً 400 V، VGS = 10 V، ID = 8 A، Ta = 25°C
زمان خاموش‌شدن 140 ns typ.؛ Ta = 25°C و مدار آزمون زمان سوئیچینگ دیتاشیت

پارامترهای الکتریکی 2SK2543

ترارسانایی رو به جلو در شرایط VDS = 10 V، ID = 4 A و Ta = 25°C برابر با 7.0 S به‌صورت تیپیکال و حداقل 3.5 S است. ولتاژ آستانه گیت نیز در VDS = 10 V، ID = 1 mA و Ta = 25°C، در بازه 2.0 تا 4.0 V قرار دارد.

جریان قطع درین حداکثر 100 μA است؛ این مقدار در شرایط VDS = 500 V، VGS = 0 V و Ta = 25°C مشخص شده است.


پکیج و پایه‌های ماسفت 2SK2543

پکیج این قطعه در دیتاشیت با عنوان JEITA SC-67 و کد Toshiba 2-10R1B معرفی شده است. پیش از نصب، شکل بدنه و ترتیب پایه‌ها را با برد، سوکت یا قطعه موجود مقایسه کنید.

ترتیب پایه‌های 2SK2543

ترتیب پایه‌ها به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. این ترتیب را پیش از لحیم‌کاری یا جایگزینی با مسیرهای PCB تطبیق دهید.

حدود 500 V برای ولتاژ درین-سورس، 8 A برای جریان DC درین و 32 A برای جریان پالسی، همگی در گروه حد مجاز مطلق قرار دارند. همچنین ±30 V برای گیت-سورس و 150°C برای دمای کانال، مقادیر حداکثری اعلام‌شده هستند.


قیمت و خرید ماسفت

قیمت و موجودی روز بر اساس تعداد موردنیاز و شرایط تأمین مشخص می‌شود. برای خرید ماسفت، می‌توانید پارت‌نامبر 2SK2543، تعداد و زمان موردنیاز خود را برای توکل الکترونیک ارسال کنید تا وضعیت موجودی بررسی شود. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور در دسترس است.


جمع‌بندی و سفارش 2SK2543

این ماسفت سیلیکونی کانال N از نوع Enhancement است و برای کاربردهای رگولاتور سوئیچینگ مشخص شده است. پکیج JEITA SC-67، کد Toshiba 2-10R1B، مقاومت روشن 0.75 Ω typ.، شارژ کل گیت 30 nC typ. و زمان خاموش‌شدن 140 ns typ. از اطلاعات مهم برای بررسی اولیه آن هستند.

برای استعلام قیمت، موجودی یا دریافت پیش‌فاکتور، شماره قطعه و تعداد موردنیاز را اعلام کنید تا پیش از ثبت سفارش، مشخصات قطعه با نیاز شما تطبیق داده شود.


سؤالات متداول درباره 2SK2543

2SK2543 چه نوع ماسفتی است؟

این قطعه یک ماسفت سیلیکونی کانال N از نوع Enhancement است و برای کاربردهای رگولاتور سوئیچینگ مشخص شده است.

پایه‌های این قطعه چگونه قرار گرفته‌اند؟

پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. این ترتیب را پیش از نصب با طراحی PCB یا مدار تعمیراتی تطبیق دهید.

پکیج این ماسفت چیست؟

پکیج آن با عنوان JEITA SC-67 و کد Toshiba 2-10R1B شناخته می‌شود.

توضیحات تکمیلی

Part Number

2SK2543

پکیج

JEITA SC-67; Toshiba 2-10R1B

Channel Type

N-Channel

مشخصات فنی

VDS: 500 V
