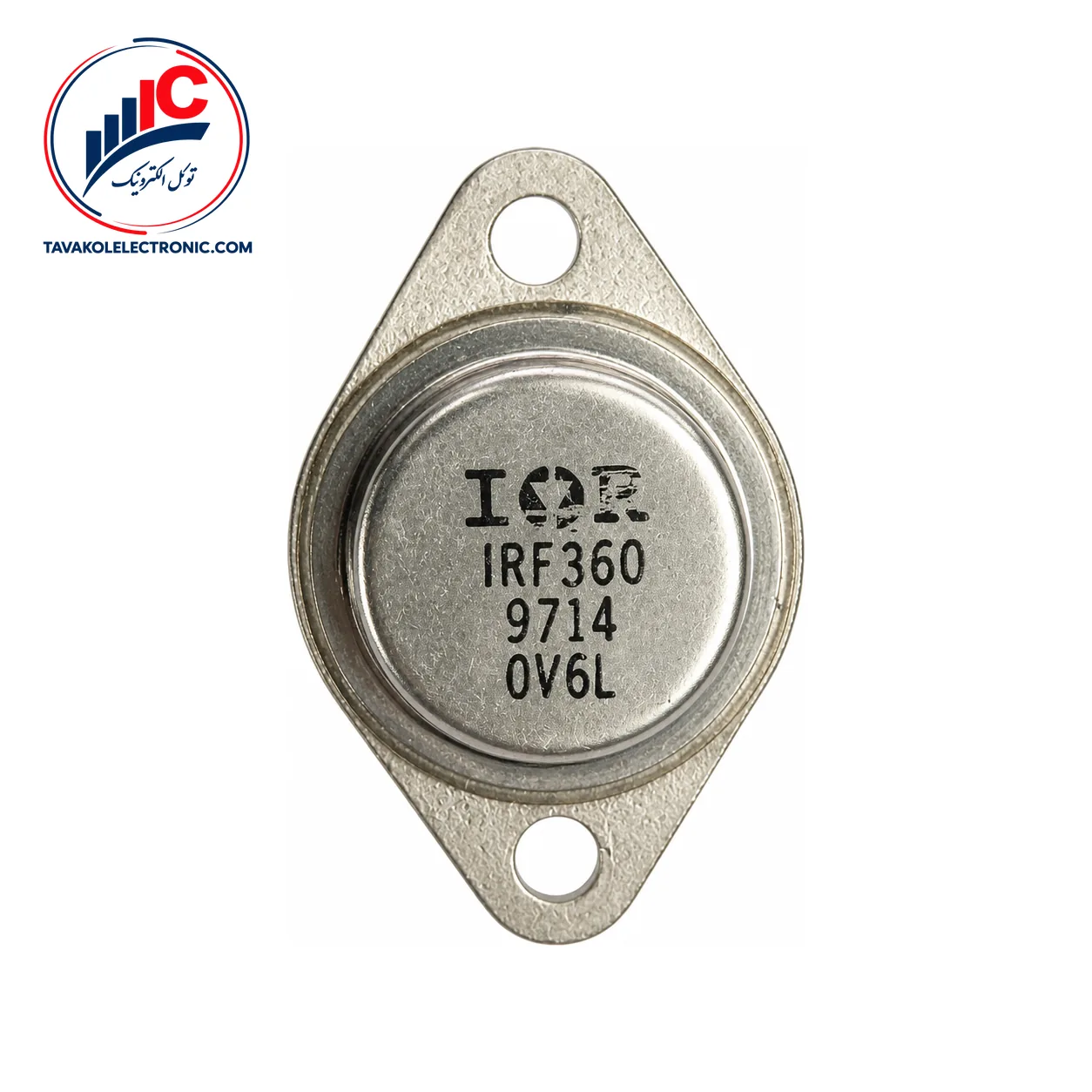

IRF360 یک ماسفت کانال N از Inchange Semiconductor است که در پکیج TO-3 عرضه میشود. این قطعه برای مدارهای کلیدزنی و کاربردهای توان، از جمله منابع تغذیه سوئیچینگ، کنترل موتور، اینورتر، چاپر، تقویت‌کننده صوتی و مدارهای پالس با انرژی بالا معرفی شده است. پیش از سفارش، تطبیق دقیق پارت‌نامبر با قطعه و طراحی موردنظر اهمیت دارد.
کانال N بودن IRF360 از مشخصات اصلی آن است و باید با ساختار مدار و روش راه‌اندازی گیت هماهنگ باشد. پکیج TO-3 هم باید با الگوی نصب، فضای مکانیکی و روش مونتاژ برد سازگار باشد؛ شباهت ظاهری یا نزدیکی مشخصات، به‌تنهایی برای نصب مستقیم کافی نیست.
برای مقایسه انواع ماسفت و انتخاب قطعه مناسب، علاوه بر نوع کانال، ولتاژ موردنیاز مدار، شرایط تحریک گیت، مقاومت روشن و مدیریت حرارتی را هم بررسی کنید. کاربردهای اعلام‌شده این مدل شامل منابع تغذیه سوئیچینگ، کنترل موتور، اینورترها، چاپرها، تقویت‌کننده‌های صوتی و مدارهای پالس با انرژی بالا است.
مهم‌ترین داده‌های فنی این قطعه در جدول زیر آمده است. شرایط آزمون، به‌ویژه برای پارامترهای الکتریکی، هنگام مقایسه با قطعات دیگر باید در نظر گرفته شود.
| پارامتر | مقدار یا وضعیت | شرایط آزمون |
|---|---|---|
| نوع کانال | N-channel | — |
| پکیج | TO-3 | — |
| ولتاژ شکست Drain-Source | حداقل 400 V | VGS=0، ID=0.25 mA، TC=25°C |
| مقاومت Drain-Source در حالت روشن | حداکثر 0.2 Ω | VGS=10 V، ID=14 A، TC=25°C |
| ظرفیت ورودی | 4000 pF معمولی | VDS=25 V، VGS=0 V، fT=1 MHz |
ولتاژ آستانه گیت در شرایط آزمون اعلام‌شده از حداقل 2 تا حداکثر 4 V است. جریان نشتی گیت-سورس نیز در همان شرایط مشخص‌شده حداکثر ±100 nA اعلام شده است. این مقادیر باید همراه با شرایط آزمون خوانده شوند و نباید بدون توجه به آن‌ها برای مقایسه استفاده شوند.
در منابع تغذیه سوئیچینگ، اینورترها و چاپرها، بررسی ولتاژ مدار، شیوه تحریک گیت و اتلاف حرارتی اهمیت دارد. در کنترل موتور نیز شرایط بار و نحوه دفع گرما باید با طراحی نهایی هماهنگ شود. برای تقویت‌کننده صوتی و مدارهای پالس با انرژی بالا هم انتخاب نهایی باید بر اساس شرایط واقعی مدار انجام شود.
مقدار 400 V برای ولتاژ شکست Drain-Source، حداقل مقدار در شرایط آزمون مشخص‌شده است. همین‌طور 400 V که به‌عنوان حد مطلق VDS اعلام شده، نباید به‌عنوان ولتاژ کاری تضمین‌شده در نظر گرفته شود. جریان Drain پیوسته 25 A و توان تلفاتی 300 W نیز حدهای مجاز هستند و هر دو در شرایط تعیین‌شده دیتاشیت معنا دارند؛ این اعداد جایگزین محاسبه حرارتی مدار نیستند.
مقاومت حرارتی اتصال به بدنه حداکثر 0.42°C/W است. بازه دمای پیوند از 55- تا 150°C به‌عنوان حد مجاز اعلام شده و ولتاژ گیت-سورس نیز نباید از حد مطلق ±20 V فراتر رود. هنگام طراحی، روش اتصال، دفع گرما و شرایط واقعی کار را جداگانه بررسی کنید.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این محصول با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
این قطعه یک ماسفت کانال N با پکیج TO-3 است و برای منابع تغذیه سوئیچینگ، کنترل موتور، اینورتر، چاپر، تقویت‌کننده صوتی و مدارهای پالس با انرژی بالا معرفی شده است.
خیر. ولتاژ شکست حداقل 400 V در شرایط آزمون جدا از مقدار 400 V به‌عنوان حد مطلق VDS است. این اعداد نباید بدون توجه به شرایط مدار، حاشیه طراحی و محدودیت‌های حرارتی به‌عنوان ولتاژ کاری قطعی تفسیر شوند.
پکیج این قطعه TO-3 است. الگوی نصب و فضای مکانیکی برد را پیش از سفارش با این پکیج تطبیق دهید.
این قطعه یک ماسفت کانال N در پکیج TO-3 است که برای چندین کاربرد کلیدزنی، کنترل موتور، اینورتر، تقویت صوتی و مدارهای پالس استفاده میشود. بررسی شرایط گیت، ولتاژ مدار، مقاومت روشن و دفع حرارت به انتخاب دقیق‌تر کمک می‌کند. برای دریافت قیمت، موجودی و ثبت سفارش، پارت‌نامبر موردنظر و شرایط پروژه را با کارشناسان توکل الکترونیک در میان بگذارید.
| Part Number | IRF360 |
|---|---|
| پکیج | TO-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 400 V, ID: 25 A |
ماسفت IRF360
