QM30TB-2H یک ماژول ترانزیستور قدرت از برند Mitsubishi Electric است که در خانواده Mitsubishi Transistor Modules قرار میگیرد. این قطعه برای کاربردهای Medium Power Switching طراحی شده و در مدارهایی استفاده میشود که کنترل توان، سوئیچینگ صنعتی، پایداری حرارتی و اطمینان عملکرد اهمیت دارد.
این ماژول با کلاس کاری 30A / 1000V برای تجهیزاتی مانند کنترلر موتور AC، کنترلر موتور DC، تجهیزات NC و مدارهای کنترل توان صنعتی کاربرد دارد. ساختار داخلی این محصول از نوع 3-Stage Darlington است؛ بنابراین در زمان خرید و جایگزینی نباید با ماژولهای IGBT یا IPM اشتباه گرفته شود.
برای استعلام قیمت و موجودی QM30TB-2H اورجینال، با توکل الکترونیک تماس بگیرید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
| ویژگی | مقدار |
|---|---|
| پارتنامبر | QM30TB-2H |
| برند | Mitsubishi Electric |
| نوع قطعه | Transistor Module / Darlington Module |
| کاربرد | Medium Power Switching |
| ساختار داخلی | 3-Stage Darlington |
| ولتاژ کلکتور-امیتر | 1000V |
| جریان کلکتور | 30A |
| بهره جریان DC | hFE: 75 |
| نوع پکیج | Insulated Type |
| توان اتلافی کلکتور | 310W |
| جریان بیس | 2A |
| جریان Surge دیود داخلی | 300A |
| ولتاژ ایزولاسیون | 2500V AC / 1min |
| وزن تقریبی | 500g |
| تأییدیه | UL Recognized |
QM30TB-2H برای تجهیزاتی مناسب است که در آنها سوئیچینگ توان متوسط، کنترل موتور و تحمل ولتاژ صنعتی اهمیت دارد.
برای مشاهده قطعات مشابه، میتوانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.
در خرید QM30TB-2H باید توجه شود که این قطعه یک ماژول ترانزیستور دارلینگتون است و نباید با ماژولهای IGBT یا IPM جدید اشتباه گرفته شود. این مدل در خانواده Mitsubishi Transistor Module قرار میگیرد و مدار فرمان آن بر اساس درایو بیس طراحی میشود، نه درایو گیت IGBT.
قبل از جایگزینی، باید مواردی مانند پارتنامبر دقیق، لیبل قطعه، پینآوت، مدار داخلی، ولتاژ، جریان، مدار درایو بیس، ابعاد مکانیکی، محل پیچها و وضعیت هیتسینک بررسی شوند. مشابه بودن ظاهر یا نزدیک بودن کد محصول، برای جایگزینی قطعی کافی نیست.
همچنین قبل از نصب قطعه جدید، بهتر است مدار درایو بیس، مقاومتهای اطراف، اسنابر، فیوزها، خازنهای قدرت، مسیرهای باس، خروجی موتور و علت خرابی قطعه قبلی بررسی شود. اگر علت خرابی مشخص نشود، حتی قطعه سالم و اورجینال نیز ممکن است دوباره آسیب ببیند.
| پارامتر | مقدار |
| VCEX / VCBO | 1000V |
| VEBO | 7V |
| IC | 30A |
| جریان معکوس / دیود داخلی | 30A |
| توان اتلافی | 310W |
| جریان بیس | 2A |
| جریان Surge دیود داخلی | 300A |
| VCE(sat) | حداکثر 2.5V |
| VBE(sat) | حداکثر 3.5V |
| hFE | حداقل 75 |
| زمان روشنشدن ton | حداکثر 2.5µs |
| زمان ذخیره ts | حداکثر 15µs |
| زمان خاموشی tf | حداکثر 3.0µs |
| مقاومت حرارتی ترانزیستور | حداکثر 0.4°C/W |
| مقاومت حرارتی دیود | حداکثر 1.5°C/W |
| مقاومت حرارتی کیس به هیتسینک | حداکثر 0.2°C/W |
| دمای کاری جانکشن | -40 تا +150°C |
| دمای ذخیرهسازی | -40 تا +125°C |
در دیتاشیت QM30TB-2H ذکر شده که تمام واحدهای ترانزیستوری این ماژول از نوع 3-Stage Darlington هستند. این موضوع در زمان تعمیر و جایگزینی اهمیت زیادی دارد؛ چون رفتار کنترلی، افت ولتاژ، مدار درایو و نحوه تحریک بیس در ماژول دارلینگتون با ماژول IGBT متفاوت است.
به همین دلیل، هنگام تعویض QM30TB-2H نباید فقط به ولتاژ و جریان توجه کرد. مدار درایو بیس، پینآوت، ساختار داخلی، شرایط حرارتی و مسیرهای قدرت باید با برد اصلی تطبیق داده شوند.
در قطعات صنعتی مانند QM30TB-2H، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. استفاده از نمونههای فیک، ریفر، تعمیری یا ناسازگار میتواند باعث خرابی مجدد برد، آسیب به کنترلر موتور، خطای دستگاه، توقف تجهیزات NC و افزایش هزینه تعمیرات شود.
توکل الکترونیک تأمینکننده قطعات الکترونیک صنعتی، ماژولهای قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم میکند.
برای خرید QM30TB-2H اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.
QM30TB-2H یک ماژول ترانزیستور قدرت دارلینگتون از خانواده Mitsubishi Transistor Modules است که برای کاربردهای Medium Power Switching استفاده میشود.
این ماژول دارای ولتاژ کلکتور-امیتر 1000V و جریان کلکتور 30A است و برای کنترلرهای موتور AC، کنترلرهای موتور DC و تجهیزات NC کاربرد دارد.
خیر. این قطعه در خانواده Mitsubishi Transistor Module قرار دارد و واحدهای ترانزیستوری آن از نوع 3-Stage Darlington هستند. بنابراین نباید آن را با IGBT یا IPM اشتباه گرفت.
این ماژول برای کنترلرهای موتور AC، کنترلرهای موتور DC، تجهیزات NC، مدارهای کنترل توان و کاربردهای Medium Power Switching مناسب است.
QM30TB-2H و QM30TB1-H از نظر نامگذاری نزدیک هستند، اما نباید بدون بررسی دیتاشیت، لیبل، پینآوت، ابعاد و مدار داخلی بهجای هم استفاده شوند. QM30TB-2H طبق دیتاشیت در کلاس 30A / 1000V قرار دارد، در حالی که مدلهای نزدیک ممکن است کلاس ولتاژی یا نسخه پکیج متفاوتی داشته باشند.
قبل از تعویض، باید مدار درایو بیس، اسنابر، خازنهای قدرت، فیوزها، مسیرهای باس، خروجی بار، هیتسینک و علت خرابی قبلی بررسی شود.
جایگزینی مستقیم با IGBT معمولاً توصیه نمیشود، مگر اینکه مدار درایو، پینآوت، ولتاژ، جریان، رفتار سوئیچینگ و شرایط حرارتی کاملاً بررسی و تأیید شده باشد.
| Part Number | QM30TB-2H |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 30A-1000V |
درمورد این محصول دیدگاه درج کنید.

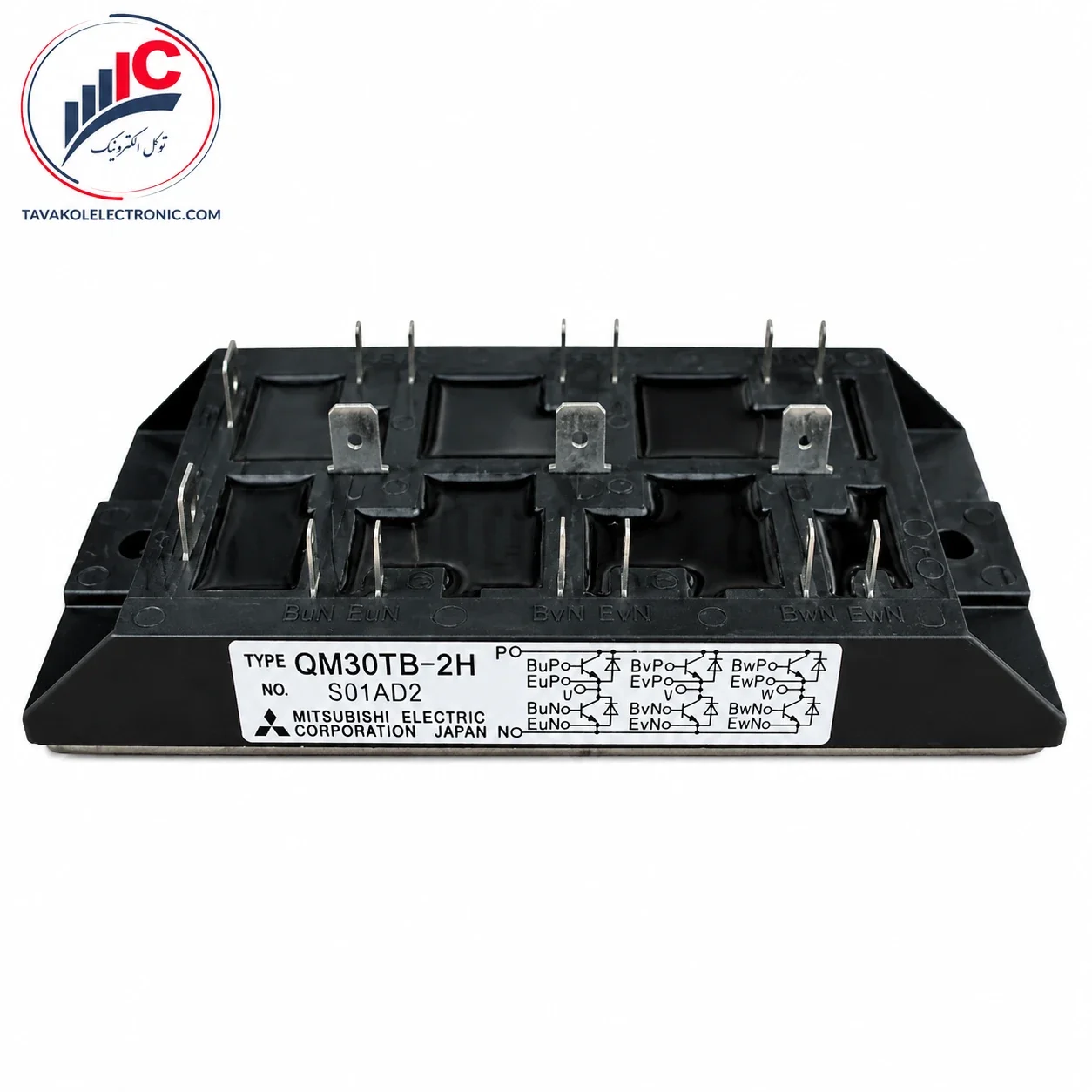

ماژول ترانزیستور قدرت مدل QM30TB-2H
