ماسفت 2SK1102

ویژگی‌ها
Part Number2SK1102
پکیجTO-220F
Channel TypeN-Channel
مشخصات فنیVDS: 500 V, ID: 10 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

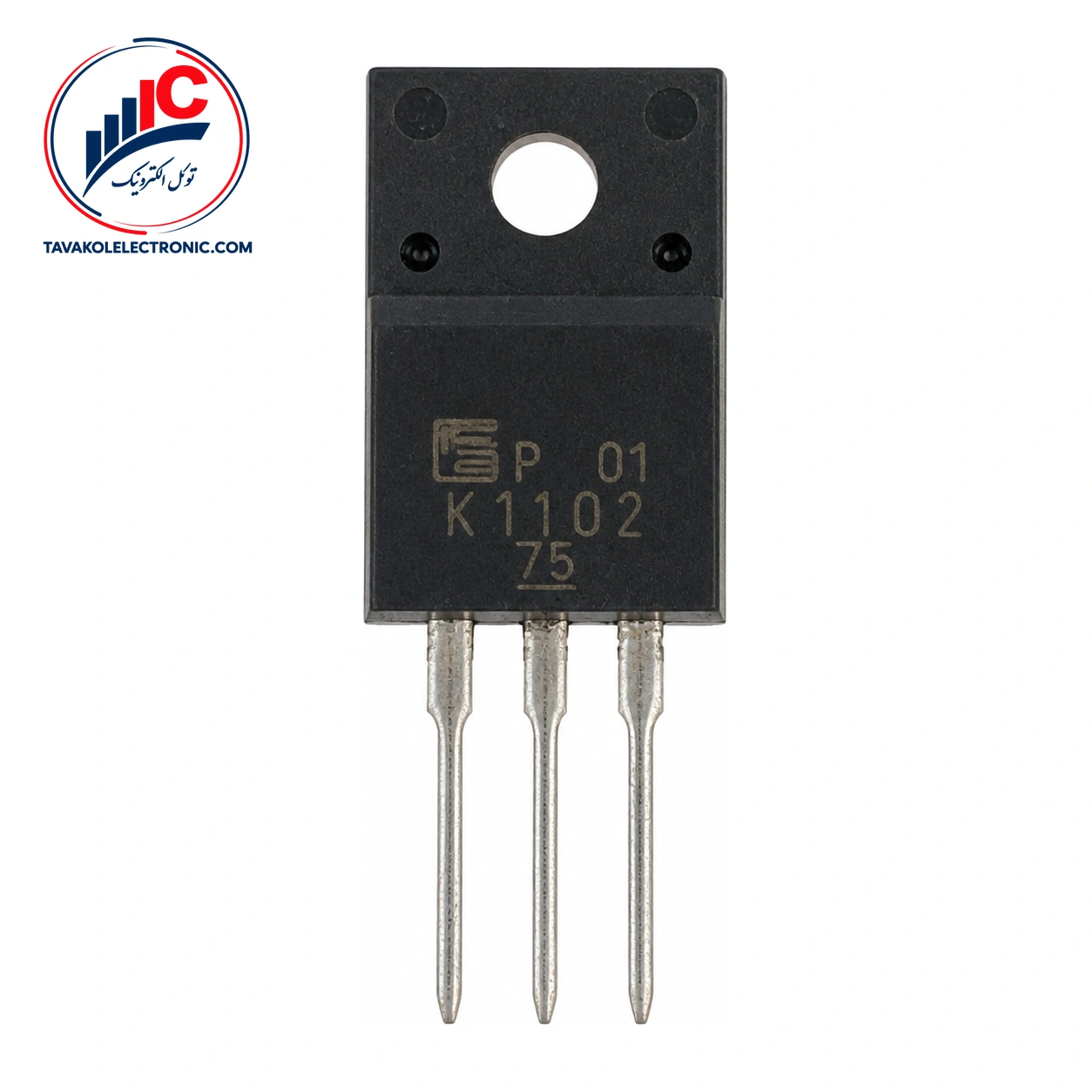

معرفی ماسفت 2SK1102

2SK1102 یک ماسفت N-channel است که توسط ISC (Inchange Semiconductor) ارائه شده و در پکیج TO-220F عرضه می‌شود. این قطعه برای مدارهایی مناسب است که به یک ماسفت کانال N در بخش سوئیچینگ یا درایو نیاز دارند.

کاربردهای این قطعه شامل راه‌اندازی موتور، مبدل DC-DC، کلید قدرت و راه‌اندازی سلونوئید است.


مشخصات فنی 2SK1102

پارامتر مقدار شرایط آزمون
نوع کانال N-channel —
پکیج TO-220F —
ولتاژ شکست Drain-Source حداقل 500 V VGS=0، ID=1.0 mA
مقاومت روشن Drain-Source حداکثر 0.9 Ω VGS=10 V، ID=5 A
ولتاژ آستانه Gate 2.5 تا 5.0 V VDS=VGS، ID=1.0 mA
ولتاژ روشن مستقیم حداکثر 1.5 V IS=5 A، VGS=0 V

آرایش پایه‌های 2SK1102

در پکیج TO-220F، پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. پیش از لحیم‌کاری یا جایگزینی، ترتیب پایه‌ها را با مسیرهای برد و نقشه مدار مقایسه کنید.

حداکثر ولتاژ Drain-Source برابر 500 V و حداکثر جریان پیوسته Drain برابر 10 A است. این دو مقدار، همراه با حداکثر جریان تک‌پالس 30 A، در گروه محدودیت‌های مطلق قرار می‌گیرند و نباید به‌عنوان مقدار کار عادی یا هدف طراحی در نظر گرفته شوند. حد پیوسته ولتاژ Gate-Source نیز ±30 V است.

حداکثر توان تلفاتی 50 W در TC=25°C و حداکثر دمای پیوند 150°C اعلام شده است. بازه دمای ذخیره‌سازی از 55- تا 150°C و حداکثر مقاومت حرارتی پیوند به کیس 2.5°C/W است.


قیمت و خرید 2SK1102

برای استعلام قیمت و موجودی روز 2SK1102 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی، و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است.

پیش از سفارش، شماره قطعه و پکیج TO-220F را با نمونه موجود یا نیاز مدار تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را ارائه می‌کند. برای دریافت اطلاعات این گروه محصول، عبارت خرید ماسفت را در درخواست خود ذکر کنید.


سؤالات متداول درباره ماسفت

2SK1102 از چه نوع ماسفتی است؟

این قطعه یک ماسفت N-channel است و برای راه‌اندازی موتور، مبدل DC-DC، کلید قدرت و راه‌اندازی سلونوئید کاربرد دارد.

پکیج و ترتیب پایه‌های این قطعه چیست؟

پکیج TO-220F است و ترتیب پایه‌ها به این صورت است: پایه 1 Gate، پایه 2 Drain و پایه 3 Source.

مقاومت روشن آن چقدر است؟

مقاومت روشن Drain-Source حداکثر 0.9 Ω است. این مقدار با VGS=10 V و ID=5 A در TC=25°C، مگر آنکه خلاف آن ذکر شود، مشخص شده است.


جمع‌بندی و سفارش

2SK1102 یک ماسفت N-channel با پکیج TO-220F و آرایش پایه مشخص است که برای مدارهای موتوردرایو، مبدل DC-DC، کلید قدرت و درایو سلونوئید در نظر گرفته شده است. ولتاژ شکست حداقل 500 V و مقاومت روشن حداکثر 0.9 Ω از داده‌های مهم برای بررسی اولیه این قطعه هستند.

برای سفارش، ابتدا پارت‌نامبر و پکیج را با نمونه یا مدار موردنظر تطبیق دهید و سپس قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی، تأمین شرکتی و ارسال به سراسر کشور در دسترس است.

توضیحات تکمیلی

Part Number

2SK1102

پکیج

TO-220F

Channel Type

N-Channel

مشخصات فنی

VDS: 500 V, ID: 10 A
