ماسفت STW11NK100Z

ویژگی‌ها
Part NumberSTW11NK100Z
پکیجTO-247
Channel TypeN-Channel
مشخصات فنیVDS: 1000 V, ID: 8.3 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

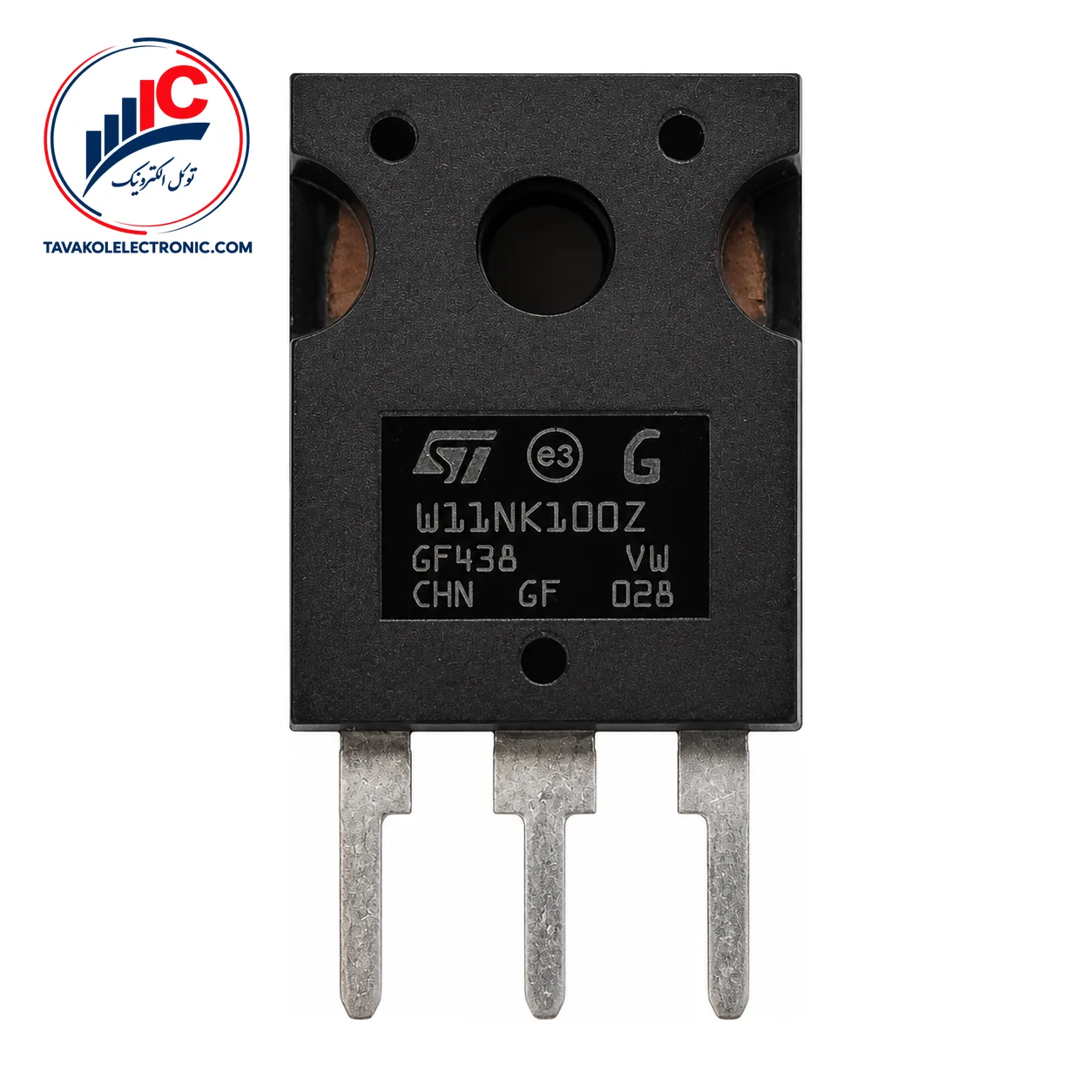

معرفی ماسفت STW11NK100Z

ماسفت STW11NK100Z یک ماسفت قدرت N-channel از نوع Zener-protected SuperMESH است که برای کاربردهای سوئیچینگ در نظر گرفته شده است. این قطعه در پکیج TO-247 عرضه می‌شود.


مشخصات فنی STW11NK100Z

ولتاژ و مقاومت روشن STW11NK100Z

ولتاژ شکست درین-سورس حداقل 1000 V است. این مقدار در شرایط ID = 1 mA و VGS = 0 مشخص شده است. مقاومت استاتیک درین-سورس در حالت روشن، در VGS = 10 V و ID = 4.15 A، مقدار تایپیک 1.1 Ω و حداکثر 1.38 Ω دارد.

ولتاژ آستانه گیت بین 3 V حداقل، 3.75 V تایپیک و 4.5 V حداکثر اعلام شده است. این مشخصه در VDS = VGS و ID = 100 µA اندازه‌گیری شده است. ظرفیت ورودی نیز 3500 pF تایپیک است که در VDS = 25 V، فرکانس 1 MHz و VGS = 0 مشخص شده است.

مشخصه مقدار شرایط یا توضیح
نوع کانال N-channel ماسفت قدرت Zener-protected SuperMESH
ولتاژ شکست درین-سورس حداقل 1000 V ID = 1 mA، VGS = 0
مقاومت روشن درین-سورس 1.1 Ω تایپیک، 1.38 Ω حداکثر VGS = 10 V، ID = 4.15 A
ولتاژ آستانه گیت 3 تا 4.5 V حداقل، تایپیک و حداکثر در شرایط آزمون مشخص
ظرفیت ورودی 3500 pF تایپیک VDS = 25 V، f = 1 MHz، VGS = 0
پکیج TO-247 بسته‌بندی تیوب

محدودیت‌های کاری و نکات انتخاب

جریان، توان و دمای مجاز

مقادیر این بخش حد مطلق مجاز هستند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند. جریان درین پیوسته در دمای بدنه 25°C برابر با 8.3 A و در دمای بدنه 100°C برابر با 5.2 A است. جریان پالسی نیز حداکثر 33.2 A اعلام شده و عرض پالس آن به ناحیه عملکرد ایمن محدود می‌شود.

توان تلفاتی کل، به‌عنوان حد مطلق، در دمای بدنه 25°C حداکثر 230 W است. محدوده دمای پیوند کاری نیز از 55- تا 150°C به‌عنوان محدوده حد مطلق اعلام شده است. حد مطلق ولتاژ گیت-سورس ±30 V است.

برای بررسی این قطعه، نوع کانال، پکیج TO-247، شرایط سوئیچینگ و مقادیر آزمون مشخصات الکتریکی را هم‌زمان در نظر بگیرید.


قیمت و خرید STW11NK100Z

برای استعلام قیمت و موجودی روز این مدل با توکل الکترونیک تماس بگیرید. این قطعه با ضمانت اصالت کالا ارائه می‌شود و امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور نیز فراهم است.

پیش از سفارش، شماره قطعه و پکیج موردنیاز را بررسی کنید. ارسال به سراسر کشور انجام می‌شود و برای خرید ماسفت می‌توانید با فروشگاه در ارتباط باشید.


سؤالات متداول درباره STW11NK100Z

STW11NK100Z چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت N-channel از نوع Zener-protected SuperMESH است و برای کاربردهای سوئیچینگ در نظر گرفته شده است.

پکیج این ماسفت چیست؟

پکیج قطعه TO-247 است و شرایط بسته‌بندی آن به‌صورت تیوب اعلام شده است.

آیا مقدار 1000 V مشخصه کاری عادی است؟

ولتاژ شکست درین-سورس حداقل 1000 V در شرایط آزمون مشخص شده است و نباید بدون بررسی شرایط مدار به‌عنوان ولتاژ کاری پیوسته تفسیر شود.


جمع‌بندی و سفارش

این ماسفت قدرت N-channel با پکیج TO-247، ولتاژ شکست درین-سورس حداقل 1000 V، مقاومت روشن تایپیک 1.1 Ω و ظرفیت ورودی تایپیک 3500 pF است. مقادیر جریان، توان و دمای ذکرشده در بخش محدودیت‌ها فقط برای بررسی حدود مجاز و حاشیه اطمینان طراحی کاربرد دارند.

برای ثبت سفارش، استعلام موجودی یا دریافت پیش‌فاکتور، با توکل الکترونیک تماس بگیرید. بررسی پارت‌نامبر و مقدار موردنیاز پیش از سفارش، به انتخاب مدل صحیح کمک می‌کند.

توضیحات تکمیلی

Part Number

STW11NK100Z

پکیج

TO-247

Channel Type

N-Channel

مشخصات فنی

VDS: 1000 V, ID: 8.3 A
