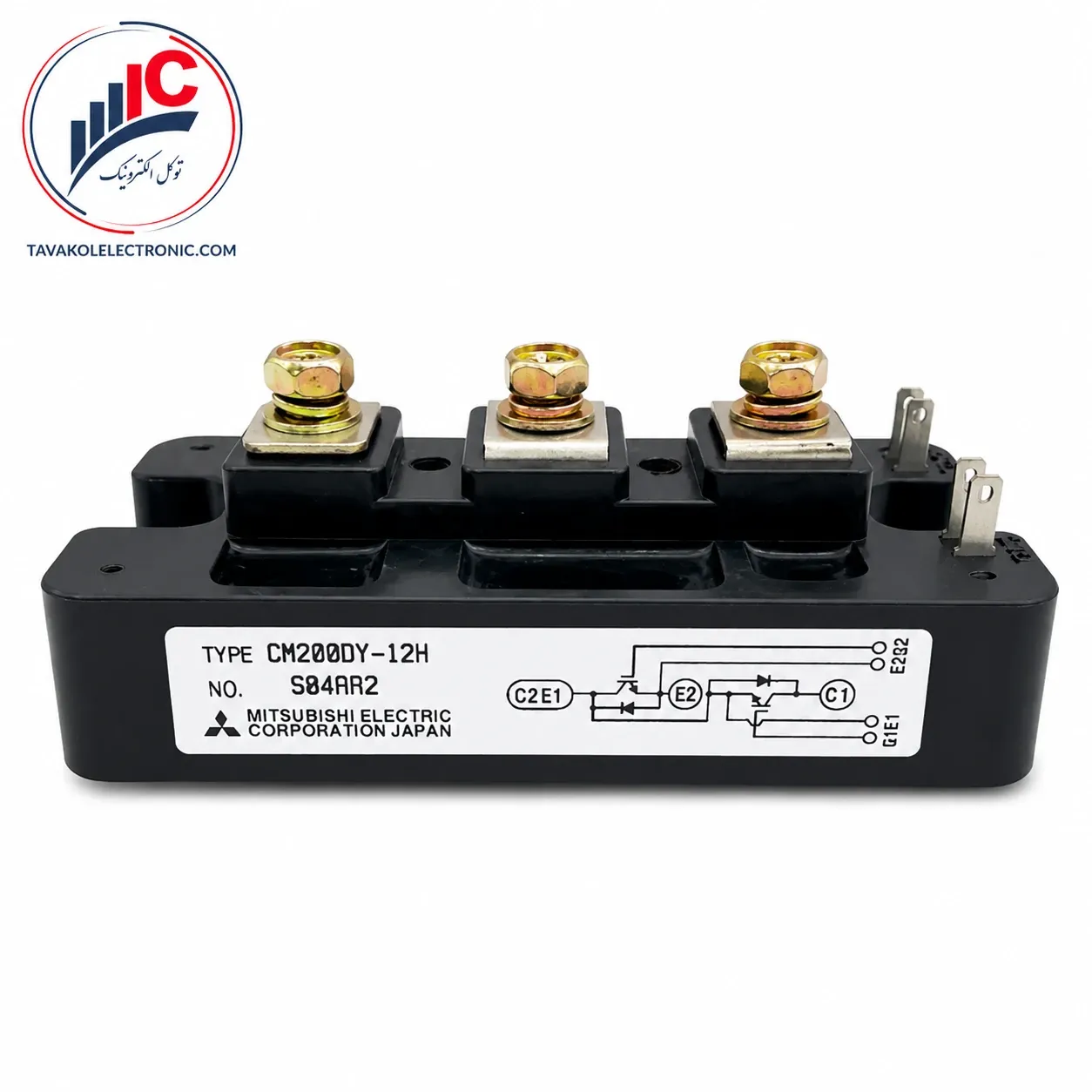

ماژول IGBT مدل CM200DY-12H

توضیحات

🔴 معرفی جامع CM200DY-12H

در مهندسی الکترونیک قدرت و تعمیرات تخصصی سیستم‌های اتوماسیون متصل به شبکه برق تک فاز و سه فاز صنعتی (کلاس ولتاژ خطوط تا 220V)، انتخاب سوئیچی با توان جریانی بالا و فرکانس کاری بهینه، اصلی‌ترین فاکتور پایداری مدار است. ماژول آی‌جی‌بی‌تی CM200DY-12H ساخت شرکت پرآوازه میتسوبیشی (Mitsubishi Electric) ژاپن، یک نیمه‌هادی صنعتی، پرقدرت و عایق‌بندی شده است که در کلاس ولتاژ 600V و جریان نامی مداوم 200A طراحی و به بازار جهانی عرضه شده است.

پسوند ویژه H در پارت‌نامبر این قطعه، نشان‌دهنده اصالت این تراشه در دسته محصولات فرکانس بالا (High Frequency Operation) میتسوبیشی است که توانایی سوئیچینگ فوق‌سریع با کمترین تلفات دینامیکی را فراهم می‌کند. معماری داخلی ماژول CM200DY-12H بر پایه توپولوژی دوبل (Half-Bridge Configuration) طراحی شده که دو ترانزیستور آی‌جی‌بی‌تی فرکانسی را همراه با دو دیود هرزگرد سوپرفست نسل جدید (Discrete Super-Fast Recovery Free-Wheel Diode) در یک پکیج واحد تجمیع کرده است. بیس‌پلیت فلزی این ماژول به صورت کامل از لایه‌های سیلیکونی داخلی ایزوله است و همین ویژگی، مدیریت حرارتی و نصب قطعه روی هیت‌سینک‌های مشترک آلومینیومی را بسیار آسان می‌کند. برای مهندسان اتوماسیون و تعمیرکاران دستگاه‌های جوش و اینورتر، خرید CM200DY-12H برترین تضمین برای کارکرد بدون توقف سیستم است.

📋 مشخصات فنی CM200DY-12H

مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه بر اساس مستندات رسمی کاتالوگ کمپانی میتسوبیشی به صورت ساختاریافته در جدول زیر گردآوری شده است:

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

تحمل جریان مداوم 200 آمپری در کنار سرعت سوئیچینگ بالای سری H، مدل CM200DY-12H را به قطعه‌ای استراتژیک در تجهیزات صنعتی زیر تبدیل کرده است:

• دستگاه‌های جوش اینورتری فرکانس بالا: به عنوان سوئیچ‌های اصلی قدرت در دستگاه‌های جوشکاری ماسفتی و آی‌جی‌بی‌تی و سیستم‌های برش پلاسما صنعتی.

• اینورترها و درایوهای کنترل دور موتور (VFD): استفاده در بازوهای خروجی درایوهای متصل به شبکه برق تک فاز و سه فاز با ولتاژ پایین که به راندمان بالا نیاز دارند.

• سیستم‌های سروو درایو و موشن کنترل: تامین توان ماشین‌آلات دقیق سی‌ان‌سی (CNC) و بردهای کنترل موقعیت.

• منابع تغذیه بدون وقفه (UPS) صنعتی: ساخت بردهای مبدل انرژی فرکانسی در سیستم‌های پشتیبان دیتاسنترها و بیمارستان‌ها.

✨ مزایای رقابتی قطعه

۱. تکنولوژی نسل High Speed میتسوبیشی: پسوند H در پارت‌نامبر CM200DY-12H گواهی بر سرعت بسیار بالای خاموش و روشن شدن سوئیچ‌هاست که تلفات دینامیکی مدار را در فرکانس‌های بالا به شکل چشمگیری کاهش می‌دهد.

۲. توان تلفاتی 780 وات واقعی: ساختار مهندسی کفی و پکیج این قطعه، توانایی دمپ و انتقال فوق‌العاده گرما را به هیت‌سینک فراهم می‌کند که مانع از آسیب دیدن لایه‌های سیلیکونی در نوسانات شدید بار می‌شود.

۳. پکیج عایق‌بندی شده سری DY: طراحی ساختار ترمینال‌های موازی و هم‌راستا در این پکیج، میزان اندوکتانس جفت‌شدگی گیت و کدهای نویز الکتریسیته را در فرکانس‌های سوئیچینگ بالا به حداقل ممکن می‌رساند.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM200DY-12H:

• رعایت دقیق گشتاور پیچ‌ها: هنگام نصب این ماژول بر روی هیت‌سینک و همچنین بستن شمش‌های قدرت روی ترمینال‌ها، حتماً از آچار تورک استفاده کرده و فشار را بین محدوده 2.5 تا 3.5 نیوتن‌متر تنظیم کنید. فشار کمتر باعث جرقه زدن و فشار بیشتر باعث شکستن بدنه پلاستیکی ماژول می‌شود.

• ضخامت میکرونی خمیر سیلیکون: با توجه به فرکانس کاری بالا و جریان 200 آمپری قطعه، اعمال یک لایه کاملاً یکنواخت و بسیار نازک از خمیر سیلیکون مرغوب (ترجیحاً حاوی ذرات نقره) الزامی است. وجود هرگونه حباب هوا زیر ماژول به معنای سوختن قطعه در همان دقایق ابتدایی کار است.

• حفاظت در برابر الکتریسیته ساکن (ESD): ترمینال‌های فرمان گیت در مدل CM200DY-12H به شدت در برابر شوک‌های ESD بدن حساس هستند. تا زمان نصب نهایی و لحیم‌کاری روی برد فرمان، به هیچ وجه روکش‌های محافظ پایه‌ها را جدا نکنید.

🛒 قیمت و خرید CM200DY-12H

از آنجا که ماژول‌های سری CM میتسوبیشی از قطعات بسیار مصرفی و کلیدی بازار به شمار می‌روند، نمونه‌های تقلبی، بازسازی‌شده (ریمارک) یا استوک‌های فرسوده با ظاهر نو در بازار فیزیکی بسیار فراوان هستند. استفاده از قطعه غیراورجینال ریسک آتش‌سوزی بورد و آسیب‌های سنگین به سیستم کنترل دستگاه را در پی دارد. فروشگاه توکل الکترونیک با سال‌ها تخصص و زنجیره تامین مستقیم نیمه‌هادی‌های قدرت، پارت‌نامبر اصلی و اورجینال CM200DY-12H ساخت ژاپن را با تضمین ۱۰۰٪ اصالت تراشه سیلیکون به مشتریان عزیز عرضه می‌دارد.

با توجه به نوسانات نرخ ارز در بازار فیزیکی و تغییرات موجودی انبار، جهت استعلام قیمت روز CM200DY-12H و دریافت مشاوره فنی و مهندسی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
