ATP304 یک ماسفت قدرت کانال P است که در انتخاب آن برای مدارهای توان، باید نوع کانال، پکیج، شیوه تحریک گیت و مقاومت روشن بررسی شود. این قطعه در پکیج DPAK (Single Gauge) / ATPAK با Case 369AM عرضه میشود و تطبیق دقیق پارت‌نامبر با نیاز مدار، پیش از سفارش اهمیت دارد.
مقاومت درین به سورس در حالت روشن، یکی از شاخص‌های اصلی برای ارزیابی این قطعه است. مقدار معمول این مقاومت 5.0 mΩ است.
درایو گیت 4.5 V برای این قطعه ذکر شده است. همچنین ظرفیت ورودی، بار کل گیت و زمان‌های تأخیر روشن و خاموش‌شدن، برای بررسی رفتار سوئیچینگ مفید هستند.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت قدرت کانال P |
| پکیج | DPAK (Single Gauge) / ATPAK، Case 369AM |
| مقاومت روشن معمول | 5.0 mΩ، در ID = −50 A و VGS = −10 V |
| مقاومت روشن بیشینه | 6.5 mΩ، در ID = −50 A و VGS = −10 V |
| درایو گیت | 4.5 V |
| ظرفیت ورودی معمول | 13000 pF، در VDS = −20 V و f = 1 MHz |
مقاومت درین به سورس در شرایط آزمون با VGS = −4.5 V، حداکثر 8.9 mΩ گزارش شده است. این مقدار در ID = −50 A و دمای اتصال 25°C اندازه‌گیری شده و برای مقایسه عملکرد در سطح تحریک گیت 4.5 V قابل استفاده است.
ظرفیت ورودی معمول قطعه 13000 pF است که در VDS = −20 V، فرکانس 1 MHz و دمای اتصال 25°C مشخص شده است. بار کل گیت نیز در شرایط VDS = −36 V، VGS = −10 V و ID = −100 A، مقدار معمول 250 nC دارد. زمان تأخیر روشن‌شدن معمول 80 ns و زمان تأخیر خاموش‌شدن معمول 780 ns است؛ این زمان‌ها در مدار آزمون سوئیچینگ و دمای اتصال 25°C گزارش شده‌اند.
حداکثر ولتاژ درین به سورس −60 V و حداکثر جریان DC درین −100 A است. جریان پالسی حداکثر −400 A نیز فقط با عرض پالس حداکثر 10 ms و چرخه کاری حداکثر یک درصد تعریف شده است.
حداکثر ولتاژ گیت به سورس ±20 V، حداکثر توان تلفاتی 90 W با شرط Tc = 25°C و حداکثر دمای کانال 150°C است. طراحی مدار و مدیریت حرارت باید جداگانه با شرایط پروژه بررسی شود.
برای خرید این قطعه از توکل الکترونیک، امکان استعلام قیمت و موجودی روز وجود دارد. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور فراهم است. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات قابل استفاده برای سفارش هستند.
پیش از ثبت درخواست، نوع قطعه، پکیج موردنیاز و تعداد را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. برای دیدن گروه مرتبط قطعات میتوانید عبارت مشاهده ماسفت را دنبال کنید.
این ماسفت قدرت کانال P با پکیج DPAK (Single Gauge) / ATPAK و Case 369AM، مشخصات مشخصی برای مقاومت روشن، درایو گیت، ظرفیت ورودی و زمان‌های سوئیچینگ دارد. در ارزیابی فنی، شرایط هر آزمون را کنار مقدار مربوط به آن بخوانید و حدود مجاز مطلق ولتاژ و جریان را با مشخصات کاری عادی یکسان ندانید.
برای سفارش، مشخصات مدار و پکیج موردنیاز را بررسی کرده و سپس جهت استعلام قیمت، موجودی روز، پیش‌فاکتور یا نحوه ارسال با توکل الکترونیک تماس بگیرید.
این قطعه یک ماسفت قدرت کانال P است و در پکیج DPAK (Single Gauge) / ATPAK با Case 369AM ارائه میشود.
مقاومت روشن معمول 5.0 mΩ و مقدار بیشینه آن در ID = −50 A و VGS = −10 V برابر 6.5 mΩ است. در VGS = −4.5 V، مقدار بیشینه 8.9 mΩ گزارش شده است.
بله، در مشخصات قطعه پشتیبانی از درایو 4.5 V ذکر شده است.
| Part Number | ATP304 |
|---|---|
| پکیج | DPAK |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: 60 V, ID: 100 A |

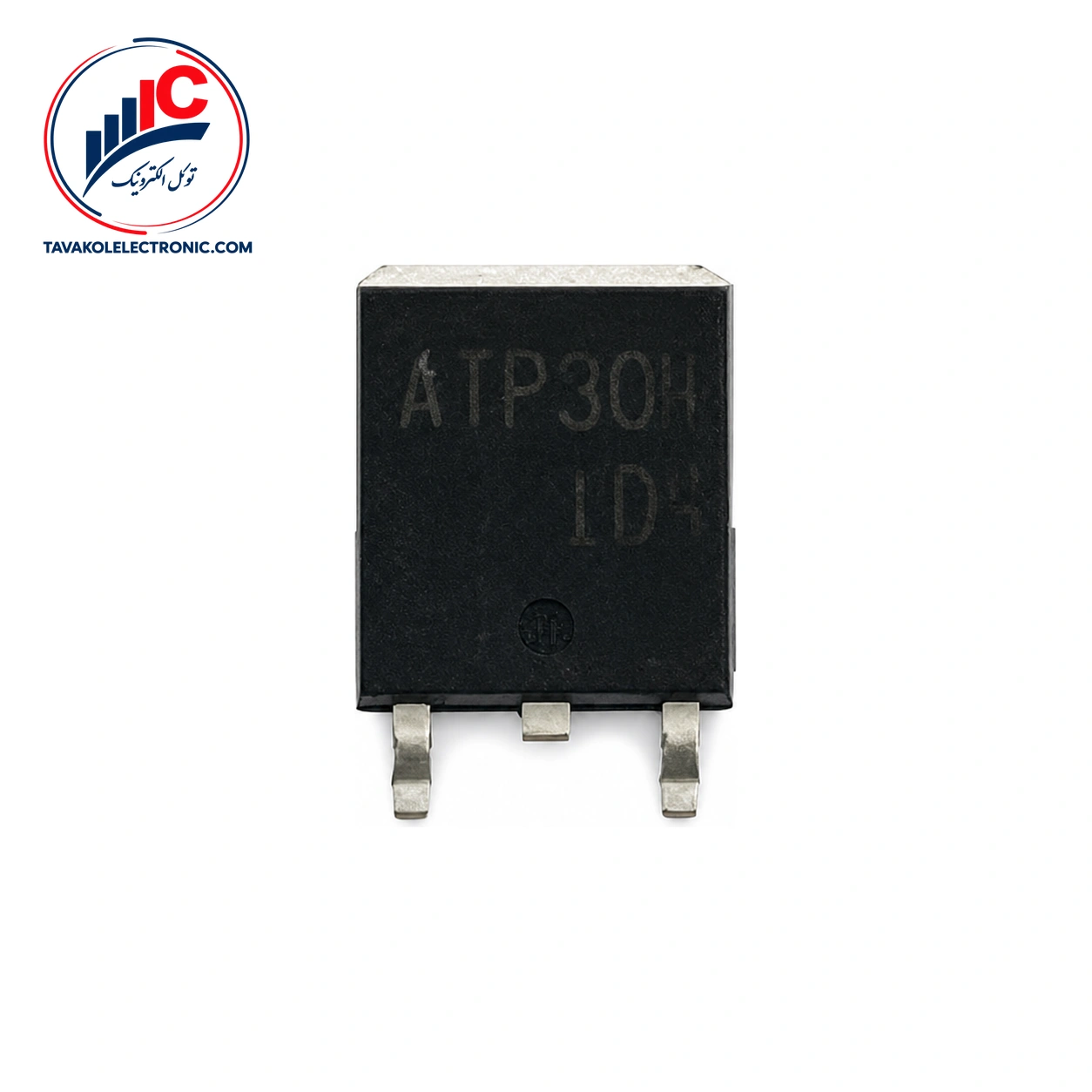

ماسفت ATP304
