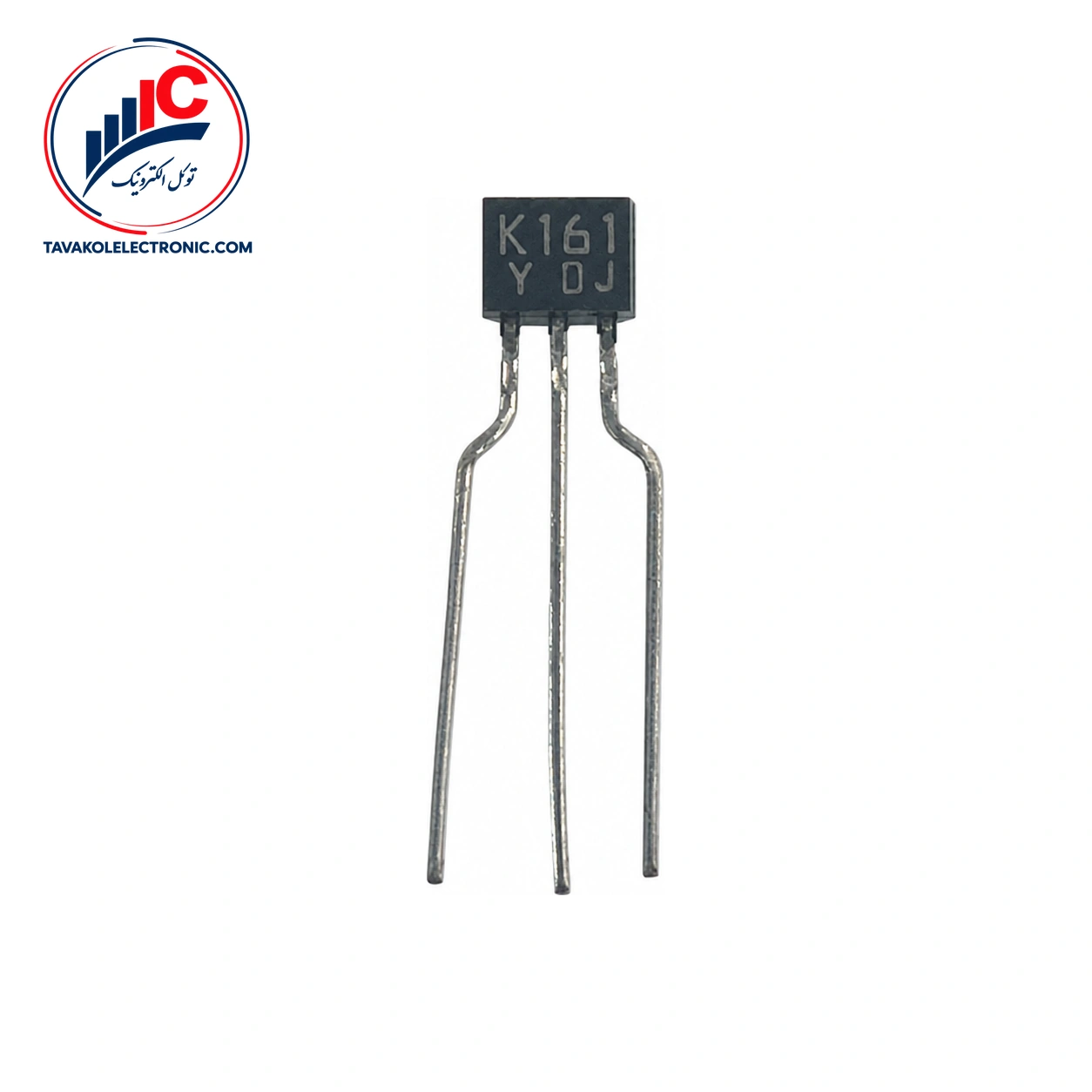

2SK161 یک ترانزیستور اثر میدان پیوندی سیلیکونی با کانال N است. این قطعه برای کاربردهای تیونر FM و تقویت‌کننده‌های باند VHF در نظر گرفته شده است و در بررسی یا تعمیر مدارهای مرتبط، می‌تواند گزینه‌ای قابل توجه باشد. شناسه پکیج درج‌شده برای آن 2-4E1D است؛ بنابراین پیش از جایگزینی، تطبیق شماره قطعه و مشخصات نصب را بررسی کنید.
برای انتخاب دقیق‌تر، نوع FET، بازه جریان تخلیه، ولتاژ قطع گیت-سورس و پارامترهای فرکانسی را با نیاز مدار مقایسه کنید. مشاهده ماسفت در دسته‌بندی مرتبط نیز می‌تواند برای بررسی قطعات مشابه از نظر گروه محصول مفید باشد.
وجود مشخصاتی مانند ظرفیت‌های خازنی، فرکانس آزمون و فاکتور نویز، برای ارزیابی این قطعه در مدارهای تیونر FM و تقویت‌کننده باند VHF مفید است. با این حال، انتخاب نهایی باید بر پایه مدار موردنظر و مقادیر درج‌شده در مستندات همان پارت‌نامبر انجام شود.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | FET پیوندی سیلیکونی کانال N | — |
| پکیج | 2-4E1D | — |
| جریان تخلیه IDSS | 1.0 تا 10 mA | VGS = 0، VDS = 10 V، Ta = 25°C |
| ولتاژ قطع گیت-سورس VGS(OFF) | −0.4 تا −4.0 V | VDS = 10 V، ID = 1 mA، Ta = 25°C |
| بهره انتقالی | 9 mS معمولی | VGS = 0، VDS = 10 V، f = 1 kHz |
| ظرفیت ورودی Ciss | 6.0 pF معمولی | VDS = 10 V، VGS = 0، f = 1 MHz |
| فاکتور نویز NF | 2.5 dB معمولی، 3.5 dB حداکثر | VDD = 10 V، f = 100 MHz |
ظرفیت انتقال معکوس Crss برابر 0.10 pF به‌صورت معمولی و 0.15 pF به‌عنوان حداکثر مقدار است؛ این مقادیر با VGD = −10 V و فرکانس 1 MHz مشخص شده‌اند. در بررسی مدارهای RF، این پارامترها در کنار سایر شرایط واقعی مدار ارزیابی می‌شوند.
هنگام سفارش، شماره درج‌شده روی قطعه یا مستندات برد را با 2SK161 تطبیق دهید. نوع کانال N، ساختار FET پیوندی و پکیج 2-4E1D از موارد مهم برای جلوگیری از انتخاب نمونه نامتناسب هستند. همچنین IDSS یک بازه 1.0 تا 10 mA دارد و نباید به‌عنوان یک مقدار ثابت برای همه نمونه‌ها در نظر گرفته شود.
برخی اعداد فقط حد مطلق هستند و مشخصه کار عادی محسوب نمی‌شوند. برای نمونه، حداکثر ولتاژ گیت-درین −18 V، حداکثر جریان گیت 10 mA و حداکثر توان تلفاتی درین 200 mW در Ta = 25°C به‌عنوان حدود مطلق ارائه شده‌اند. این حدود نباید نقطه کار پیوسته مدار تلقی شوند.
برای استعلام قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای این سفارش قابل پیگیری است. پیش از ثبت سفارش، بررسی پارت‌نامبر و پکیج را انجام دهید تا قطعه انتخاب‌شده با نیاز برد هماهنگ باشد.
توکل الکترونیک با ارائه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش‌های تعمیراتی و تأمین قطعات را پیگیری می‌کند. هنگام درخواست، تعداد موردنیاز و در صورت امکان تصویر نمونه قبلی را ارسال کنید.
این قطعه یک ترانزیستور اثر میدان پیوندی سیلیکونی با کانال N است و برای کاربردهای تیونر FM و تقویت‌کننده باند VHF در نظر گرفته شده است.
پکیج درج‌شده برای آن 2-4E1D است. این مشخصه را پیش از جایگزینی با قطعه نصب‌شده روی برد مقایسه کنید.
IDSS در شرایط VGS = 0 و VDS = 10 V، در بازه 1.0 تا 10 mA و در Ta = 25°C تعریف شده است؛ بنابراین مقدار آن بازه‌ای است، نه یک عدد ثابت برای تمام نمونه‌ها.
این قطعه یک FET پیوندی کانال N با پکیج 2-4E1D است که برای کاربردهای FM و VHF معرفی شده و مشخصات RF آن شامل Ciss برابر 6.0 pF معمولی و NF برابر 2.5 dB معمولی است. برای خرید، تطبیق پارت‌نامبر و پکیج را انجام دهید و سپس برای استعلام قیمت، موجودی و ثبت سفارش با توکل الکترونیک در ارتباط باشید.
| Part Number | 2SK161 |
|---|---|
| پکیج | 2-4E1D |
| Channel Type | N-Channel |
ماسفت 2SK161
