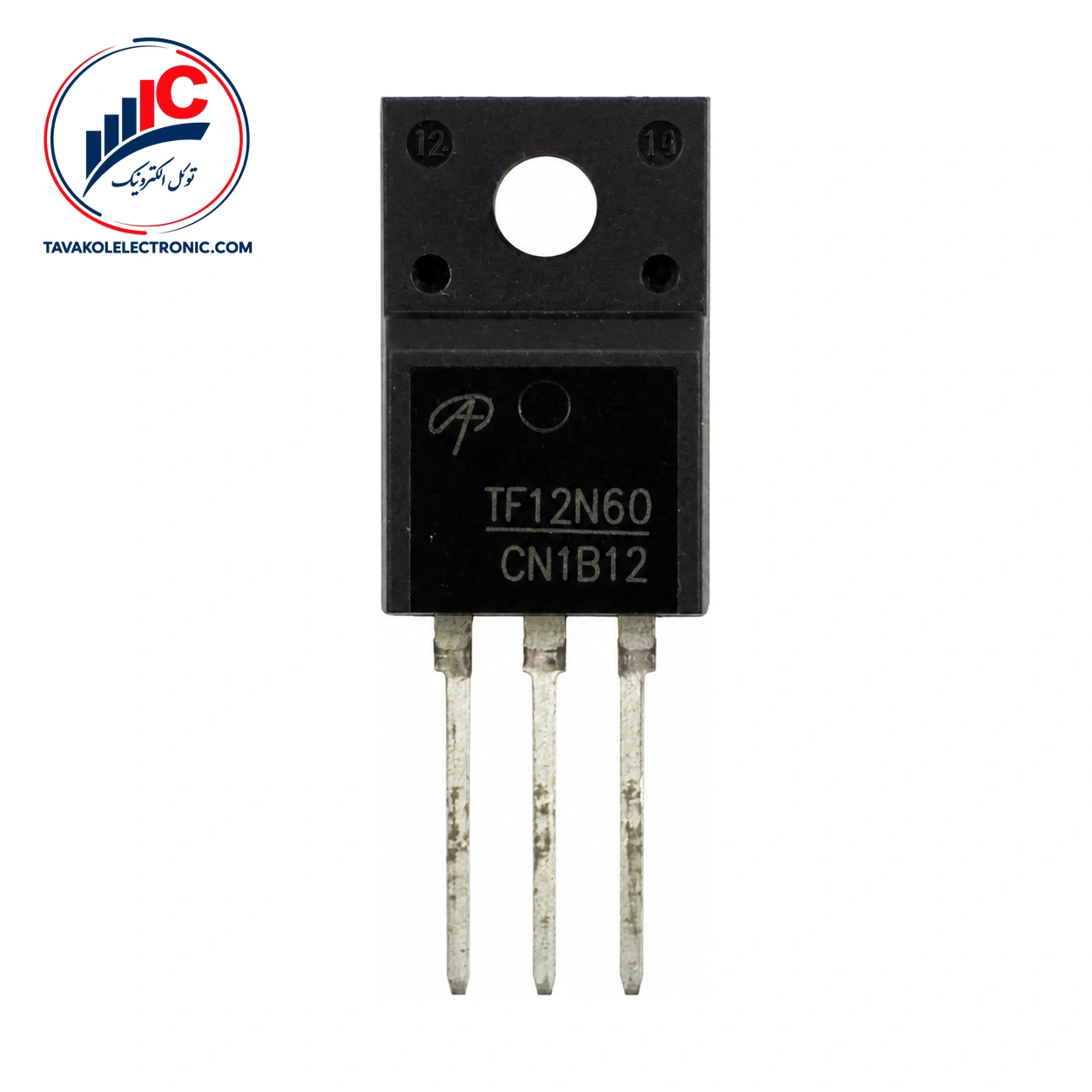

AOTF12N60 یک ماسفت کانال N برای کاربردهای AC-DC و طراحی منابع تغذیه آفلاین است. این قطعه با ولتاژ شکست درین-سورس حداقل 600 V شناخته میشود و در پکیج TO-220F عرضه میشود؛ بنابراین هنگام انتخاب برای برد، ابعاد نصب و روش دفع حرارت را در نظر بگیرید.
جریان 12 A که در مشخصات قطعه آمده، یک حد مجاز با کیس در دمای 25°C است و نباید بدون توجه به دمای کاری و شرایط حرارتی، به‌عنوان جریان ثابت در همه مدارها در نظر گرفته شود. برای انتخاب دقیق‌تر، ولتاژ مدار، درایو گیت، تلفات هدایتی و شرایط نصب را کنار نوع کاربرد بررسی کنید.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت کانال N |
| کاربرد | مدارهای AC-DC و منابع تغذیه آفلاین |
| پکیج | TO-220F |
| ولتاژ شکست درین-سورس | حداقل 600 V در TJ=25°C |
| مقاومت روشن درین-سورس | 0.46 Ω معمولی، 0.55 Ω حداکثر |
ولتاژ شکست معمولی درین-سورس در دمای پیوند 150°C برابر 700 V اعلام شده است. مقدار حداقل 600 V با شرایط آزمون ID=250 μA و VGS=0 V در TJ=25°C مشخص شده و برای مقایسه اولیه قطعات اهمیت دارد. ولتاژهای گذرا و حاشیه طراحی را هم جداگانه در مدار بررسی کنید.
برای مقایسه مدل‌های موجود و ثبت درخواست، صفحه خرید ماسفت را بررسی کنید.
مقاومت روشن استاتیک درین-سورس در شرایط VGS=10 V، جریان ID=6 A و دمای پیوند 25°C، به‌ترتیب 0.46 Ω معمولی و 0.55 Ω حداکثر است. این مشخصه برای برآورد تلفات هدایتی مفید است، اما نتیجه نهایی به جریان واقعی و وضعیت حرارتی مدار وابسته است.
ولتاژ آستانه گیت بین 3 V حداقل و 4.5 V حداکثر قرار دارد و با VDS=5 V و ID=250 μA مشخص شده است. این مقدار به‌تنهایی نشان نمی‌دهد قطعه در یک ولتاژ مشخص گیت کاملاً روشن میشود؛ برای بررسی عملکرد کلیدزنی، شرایط VGS و مقاومت روشن را هم در نظر بگیرید.
ظرفیت ورودی قطعه در VGS=0 V، VDS=25 V و فرکانس 1 MHz، برابر 1400 pF حداقل، 1751 pF معمولی و 2100 pF حداکثر است. شارژ کل گیت نیز در VGS=10 V، VDS=480 V و ID=12 A، مقدار 40 nC معمولی و 50 nC حداکثر دارد.
زمان تأخیر خاموش‌شدن 122 ns معمولی و 150 ns حداکثر است؛ این مقادیر با VGS=10 V، VDS=300 V، ID=12 A و مقاومت گیت RG=25 Ω مشخص شده‌اند. مقاومت حرارتی پیوند به کیس نیز حداکثر 2.5°C/W است و در طراحی مسیر حرارتی باید لحاظ شود.
حد مجاز جریان پیوسته در کیس 100°C برابر 9.7 A اعلام شده است. این اعداد، حدود مجاز وابسته به شرایط حرارتی هستند و جایگزین محاسبه جریان واقعی، تلفات و دمای پیوند در مدار نمی‌شوند.
برای استعلام قیمت و موجودی روز AOTF12N60 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز از گزینه‌های دریافت سفارش هستند.
پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-220F را با نمونه موردنیاز خود تطبیق دهید. توکل الکترونیک بررسی پارت‌نامبر قبل از سفارش و ضمانت اصالت کالا را ارائه می‌کند.
AOTF12N60 یک ماسفت کانال N است که برای کاربردهای AC-DC و طراحی منابع تغذیه آفلاین معرفی شده و در پکیج TO-220F ارائه میشود.
خیر. مقدار 12 A یک حد مجاز با کیس در دمای 25°C و با محدودیت ناشی از حداکثر دمای پیوند است. در دمای کیس 100°C، حد مجاز اعلام‌شده 9.7 A است؛ جریان واقعی باید بر اساس مدار و شرایط حرارتی تعیین شود.
مقاومت روشن درین-سورس در شرایط تعیین‌شده، 0.46 Ω به‌صورت معمولی و 0.55 Ω به‌صورت حداکثر است. هنگام مقایسه، شرایط VGS، جریان و دمای آزمون را هم در نظر بگیرید.
AOTF12N60 یک ماسفت کانال N در پکیج TO-220F با ولتاژ شکست حداقل 600 V و کاربرد مشخص در مدارهای AC-DC و منابع تغذیه آفلاین است. مقاومت روشن، ظرفیت ورودی، شارژ گیت، زمان تأخیر خاموش‌شدن و مقاومت حرارتی آن، اطلاعات مهمی برای بررسی درایور و طراحی حرارتی فراهم می‌کنند.
برای دریافت قیمت، موجودی روز و پیش‌فاکتور، تعداد موردنیاز و مشخصات پارت‌نامبر را برای توکل الکترونیک ارسال کنید.
| Part Number | AOTF12N60 |
|---|---|
| پکیج | TO-220-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 12 A |
