2SK3742 یک ماسفت سیلیکونی کانال N از Toshiba با فناوری π-MOSIV است. کاربرد اعلام‌شده این قطعه، مدارهای رگولاتور سوئیچینگ است؛ بنابراین هنگام انتخاب آن باید نوع کانال، پکیج، ولتاژهای درین-سورس و شرایط کاری مدار را کنار هم در نظر گرفت.
در انتخاب این قطعه، تفکیک مشخصات عملکردی از حدود حداکثر مطلق اهمیت دارد. برای نمونه، مقدار 900 V به‌عنوان حداقل ولتاژ شکست درین-سورس در شرایط آزمون مشخص شده و نباید بدون بررسی طراحی، به‌عنوان ولتاژ کاری عادی در نظر گرفته شود.
این قطعه برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده و ساختار آن از نوع N-Channel سیلیکونی است. فناوری π-MOSIV و مشخصات سوئیچینگ از مواردی هستند که هنگام مقایسه این مدل با نیاز مدار باید بررسی شوند. تطبیق دقیق پارت‌نامبر پیش از ثبت سفارش، از انتخاب قطعه مشابه اما نامنطبق جلوگیری می‌کند.
مقاومت روشن درین-سورس، در شرایط VGS = 10 V، ID = 3 A و Ta = 25°C، مقدار 2.2 Ω به‌صورت تیپیکال و 2.5 Ω به‌صورت حداکثر دارد. ترارسانایی مستقیم نیز در VDS = 20 V، ID = 3 A و Ta = 25°C، برابر با 3.5 S به‌صورت تیپیکال و حداقل 1.5 S است.
ولتاژ آستانه گیت در شرایط VDS = 10 V، ID = 1 mA و Ta = 25°C، بین 4.0 V حداقل و 5.0 V حداکثر قرار دارد. جریان قطع درین حداکثر 100 μA است و این مقدار در VDS = 720 V، VGS = 0 V و Ta = 25°C مشخص شده است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-Channel سیلیکونی، π-MOSIV |
| کاربرد | رگولاتور سوئیچینگ |
| پکیج | JEITA SC-67؛ TOSHIBA 2-10U1B |
| ولتاژ شکست درین-سورس | حداقل 900 V |
| ترتیب پایه‌ها | 1: Gate؛ 2: Drain؛ 3: Source |
زمان‌های سوئیچینگ تیپیکال شامل زمان خیز 100 ns، زمان روشن‌شدن 140 ns، زمان افت 40 ns و زمان خاموش‌شدن 130 ns است. این اعداد در شرایط VGS از 0 تا 10 V، ID = 3 A، RL = 66.7 Ω، VDD تقریباً 200 V، duty حداکثر 1 درصد، tw = 10 μs و Ta = 25°C اعلام شده‌اند. بار گیت کل نیز 25 nC، بار گیت-سورس 11 nC و بار گیت-درین 14 nC است؛ این مقادیر در VDD تقریباً 400 V، VGS = 10 V، ID = 5 A و Ta = 25°C مشخص شده‌اند.
حدود حداکثر مطلق را نباید مشخصه کار عادی تلقی کرد. جریان DC درین حداکثر 5 A، جریان پالسی حداکثر 15 A برای پالس 1 ms، ولتاژ گیت-سورس حداکثر ±30 V و دمای کانال حداکثر 150°C است. این مقادیر فقط برای بررسی محدوده مجاز قطعه کاربرد دارند.
پکیج این مدل با عنوان JEITA SC-67 و شناسه TOSHIBA 2-10U1B معرفی شده است. ترتیب پایه‌ها شامل پایه 1 برای Gate، پایه 2 برای Drain و پایه 3 برای Source است. پیش از نصب روی برد، تطبیق همین ترتیب با فوت‌پرینت مدار اهمیت دارد؛ شباهت ظاهری پکیج به‌تنهایی برای انتخاب یا جایگزینی کافی نیست.
برای استعلام قیمت و موجودی روز 2SK3742 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
هنگام ثبت سفارش، پارت‌نامبر و تعداد موردنیاز را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. توکل الکترونیک در بازار جمهوری تهران نیز حضور فیزیکی دارد. برای خرید ماسفت، مشخصات قطعه و شرایط کاری مدار را پیش از سفارش با نیاز پروژه تطبیق دهید.
این مدل یک ماسفت سیلیکونی کانال N با فناوری π-MOSIV است و کاربرد اعلام‌شده آن، مدارهای رگولاتور سوئیچینگ است.
در پکیج JEITA SC-67 یا TOSHIBA 2-10U1B، پایه 1 Gate، پایه 2 Drain و پایه 3 Source است.
2SK3742 یک ماسفت کانال N توشیبا با پکیج JEITA SC-67، کاربرد در رگولاتورهای سوئیچینگ، مقاومت روشن 2.2 Ω تیپیکال و ولتاژ شکست درین-سورس حداقل 900 V است. برای ثبت سفارش، تعداد و پارت‌نامبر دقیق را ارسال کنید تا قیمت، موجودی و امکان تأمین بررسی شود.
| Part Number | 2SK3742 |
|---|---|
| پکیج | TO-220-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 5 A |

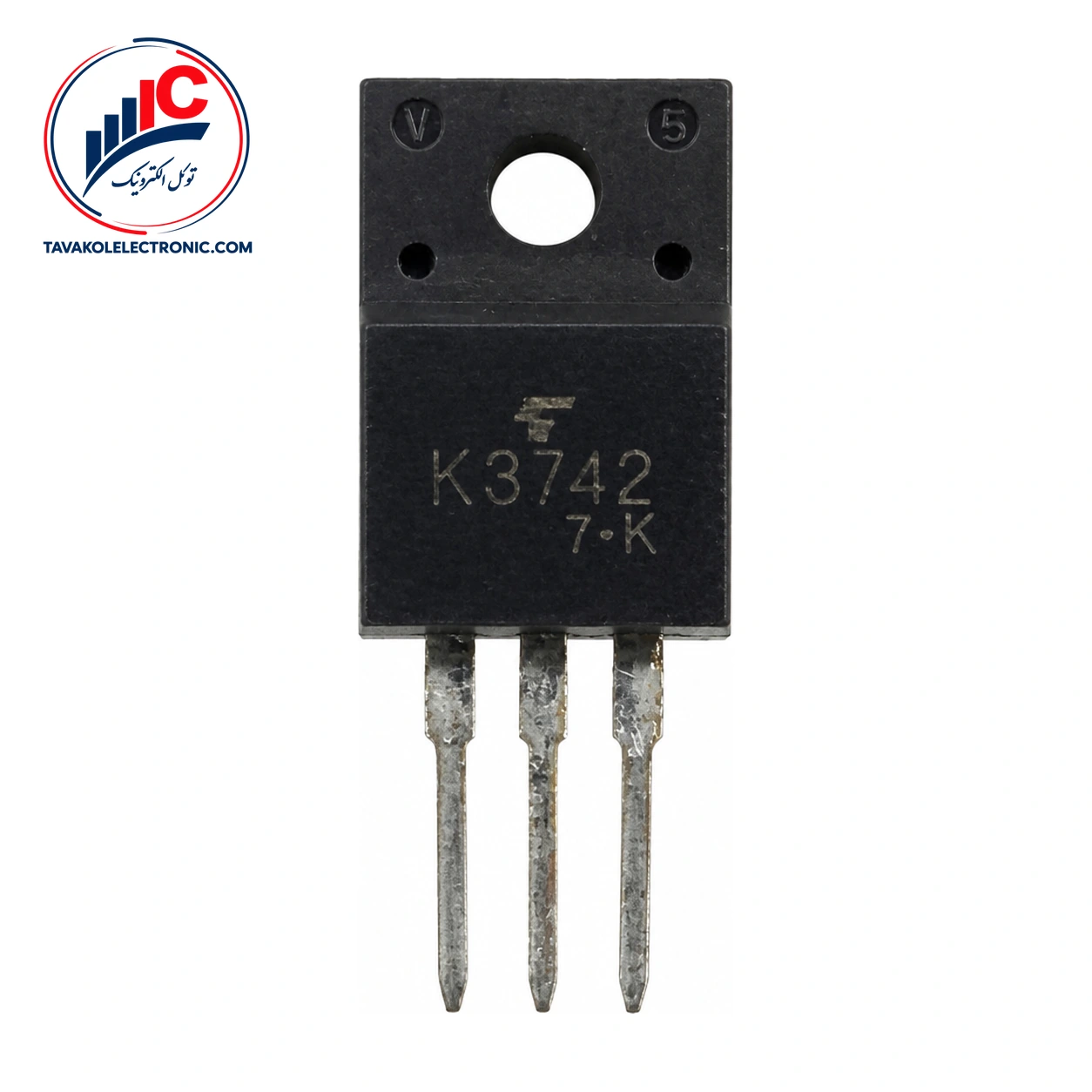

ماسفت 2SK3742
