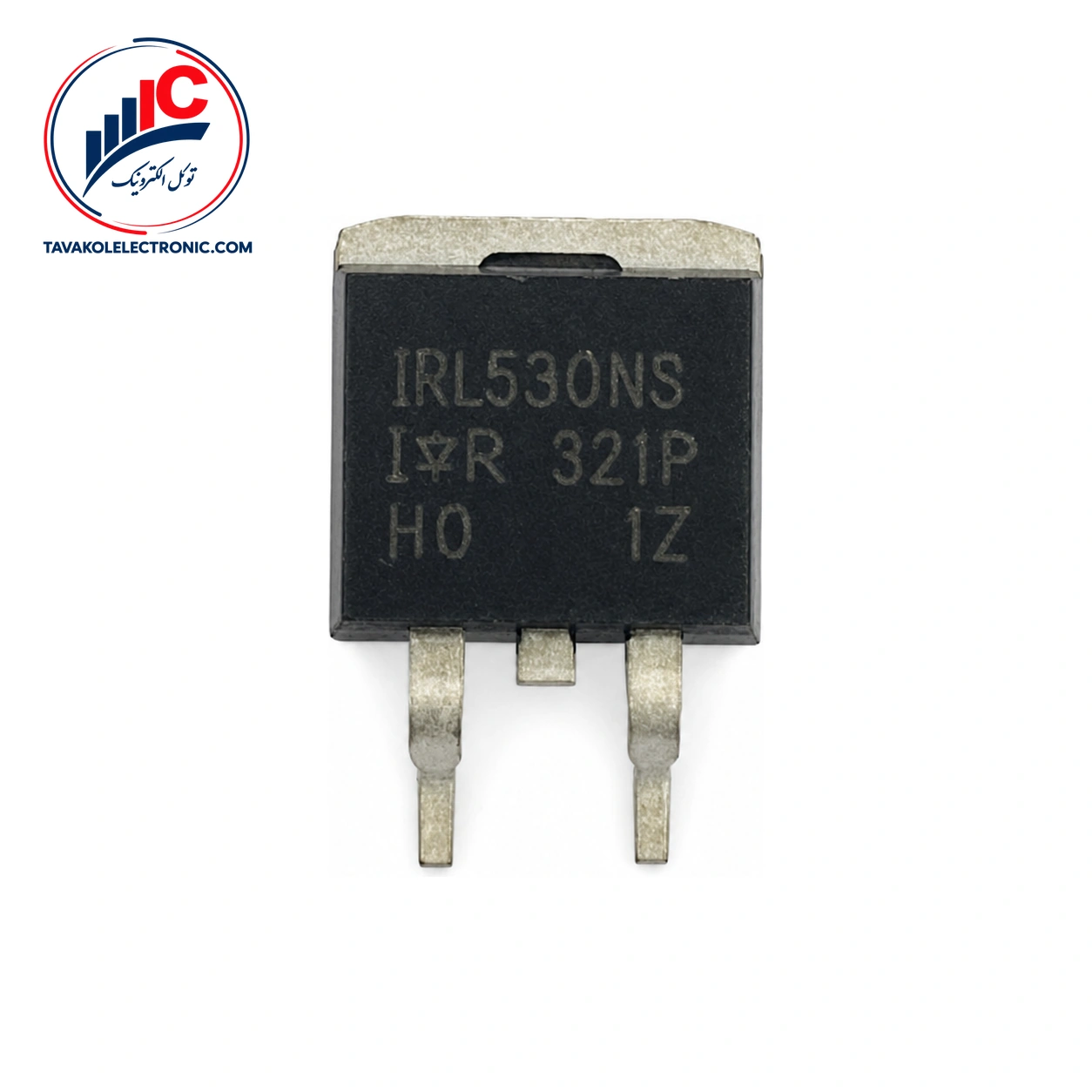

IRL530NS یک ماسفت کانال N از INCHANGE است که برای کاربردهای سوئیچینگ در نظر گرفته شده است. این قطعه در پکیج TO-263 (D2PAK) عرضه میشود؛ بنابراین نوع کانال، پکیج و مشخصات الکتریکی آن از نکات مهم برای بررسی اولیه پیش از خرید و استفاده در مدار هستند.
پیش از سفارش، پارتنامبر و پکیج قطعه را با نمونه، فهرست قطعات یا نیاز واقعی مدار خود تطبیق دهید. برای بررسی گزینههای این گروه نیز میتوانید از عبارت مشاهده ماسفت استفاده کنید.
در مشخصات الکتریکی، ولتاژ شکست درین-سورس حداقل 100 V اعلام شده است. ولتاژ آستانه گیت نیز در بازه 1.0 تا 2.0 V قرار دارد. مقاومت درین-سورس در حالت روشن حداکثر 100 mΩ است؛ این مقدار با VGS=10 V و ID=9 A مشخص شده و باید همراه با همین شرایط آزمون تفسیر شود.
این اعداد برای مقایسه اولیه قطعه با نیاز مدار مفید هستند، اما ولتاژ آستانه بهتنهایی نشاندهنده شرایط کامل روشنشدن ماسفت نیست. روش تحریک گیت و شرایط واقعی مدار باید جداگانه بررسی شود.
جدول زیر مهمترین مشخصات این قطعه را برای انتخاب و بررسی اولیه خلاصه میکند:
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| کاربرد | Switching applications |
| پکیج | TO-263 (D2PAK) |
| ولتاژ شکست درین-سورس | حداقل 100 V؛ VGS=0 V و ID=0.25 mA |
| ولتاژ آستانه گیت | حداقل 1.0 تا حداکثر 2.0 V؛ VDS=VGS و ID=0.25 mA |
| مقاومت درین-سورس در حالت روشن | حداکثر 100 mΩ؛ VGS=10 V و ID=9 A |
برخی اعداد اعلامشده، محدودیت مطلق هستند و نباید آنها را بهعنوان مشخصه کاری تضمینشده در هر مدار در نظر گرفت. حداکثر ولتاژ درین-سورس 100 V در Ta=25°C و محدوده مجاز ولتاژ گیت-سورس برابر ±16 V در Ta=25°C است.
حداکثر جریان درین پیوسته 17 A در Tc=25°C و 12 A در Tc=100°C اعلام شده است. جریان درین پالسی تکمرحلهای 60 A، توان تلفاتی کل 79 W در Tc=25°C و حداکثر دمای پیوند کاری 175°C نیز در گروه حدود مطلق قرار میگیرند. بازه دمای نگهداری -55 تا 175°C است. مقاومت حرارتی حداکثر کانال به کیس 1.9°C/W و کانال به محیط 40°C/W اعلام شدهاند.
برای استعلام قیمت و موجودی روز IRL530NS در توکل الکترونیک، درخواست خود را ارسال کنید یا با فروشگاه تماس بگیرید. فروش تکی و تعدادی انجام میشود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیشفاکتور وجود دارد.
توکل الکترونیک ضمانت اصالت کالا، بررسی پارتنامبر قبل از سفارش و ارسال به سراسر کشور را ارائه میکند. هنگام ثبت سفارش، تطبیق پارتنامبر و پکیج TO-263 (D2PAK) با نیاز مدار را انجام دهید تا انتخاب قطعه با نمونه موردنظر هماهنگ باشد.
این قطعه یک ترانزیستور ماسفت کانال N است و برای کاربردهای سوئیچینگ در نظر گرفته شده است.
پکیج آن TO-263 (D2PAK) است. فضای برد و روش مونتاژ باید پیش از خرید با این پکیج تطبیق داده شود.
خیر. بازه 1.0 تا 2.0 V برای ولتاژ آستانه، در شرایط VDS=VGS و ID=0.25 mA اعلام شده است و بهتنهایی شرایط کامل روشنشدن قطعه را مشخص نمیکند.
IRL530NS یک ماسفت کانال N از INCHANGE با پکیج TO-263 (D2PAK) و کاربرد سوئیچینگ است. ولتاژ شکست درین-سورس حداقل 100 V، ولتاژ آستانه 1.0 تا 2.0 V و مقاومت درین-سورس در حالت روشن حداکثر 100 mΩ از مشخصات مهم برای بررسی اولیه هستند.
برای سفارش، مشخصات قطعه را با BOM یا نمونه موجود تطبیق دهید و سپس برای استعلام قیمت و موجودی روز با توکل الکترونیک در ارتباط باشید.
| Part Number | IRL530NS |
|---|---|
| پکیج | D2PAK |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 17 A |
