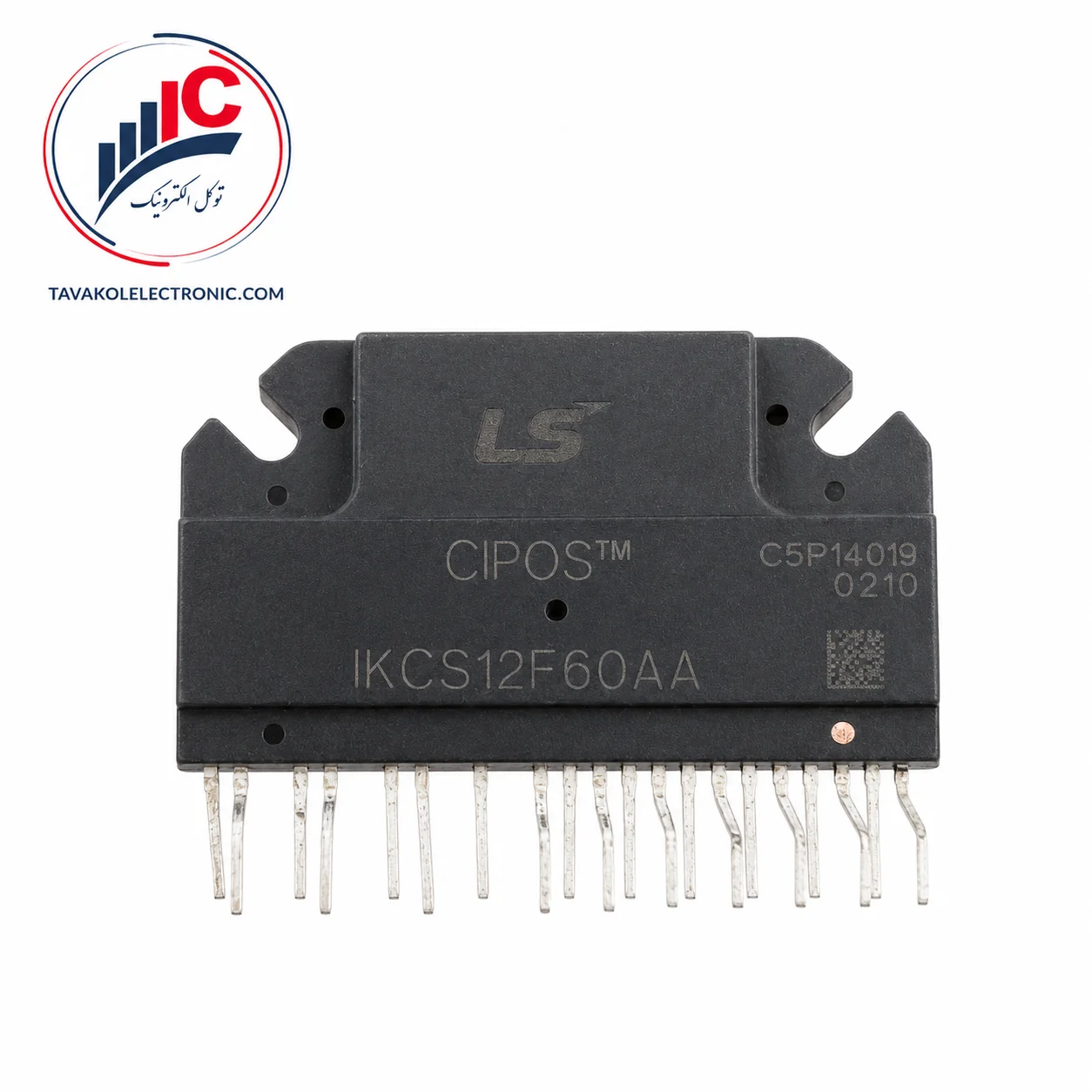

ماژول IPM مدل IKCS12F60AA

توضیحات

خرید و قیمت IKCS12F60AA

IKCS12F60AA یک ماژول IPM سه‌فاز از خانواده CIPOS شرکت Infineon است که برای کنترل موتورهای AC در بردهای اینورتر، کمپرسورها، فن‌ها و تجهیزات دارای کنترل دور متغیر طراحی شده است. این محصول شش IGBT قدرت، دیودهای آنتی‌پارالل، گیت‌درایور سه‌فاز و مدارهای حفاظتی موردنیاز را در یک پکیج عایق Single In-Line ارائه می‌کند.

ولتاژ شکست کلکتور–امیتر این مدل ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه ۱۲ آمپر برای هر فاز است. در دمای کیس ۸۰ درجه، جریان قابل‌استفاده طبق دیتاشیت به ۶ آمپر کاهش پیدا می‌کند. مقدار ۱۸ آمپر جریان پیک تکرارشونده است و نباید به‌عنوان جریان دائم محصول در نظر گرفته شود.

برای خرید IKCS12F60AA باید پارت‌نامبر کامل، فرم پکیج، منطق ورودی Active Low و چیدمان پایه‌ها با قطعه قبلی تطبیق داده شوند. شباهت ظاهری با مدل‌های سری IKCM یا IPMهای ۶۰۰ ولت دیگر، به‌تنهایی جایگزینی صحیح را تأیید نمی‌کند.

برای دریافت قیمت IKCS12F60AA، استعلام موجودی، سفارش تکی، خرید عمده یا دریافت پیش‌فاکتور، تصویر قطعه قبلی، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، تأمین شرکتی و ارسال به سراسر کشور قابل بررسی است.

مشخصات مهم برای خریدار

جدول صفحه ۸ دیتاشیت، مقادیر ۱۲ آمپر، ۶ آمپر در دمای بالاتر و جریان پیک ۱۸ آمپر را تأیید می‌کند. دیاگرام داخلی صفحه ۵ نیز شش IGBT، دیودهای داخلی، خازن‌های Bootstrap و بخش پایش دما را نشان می‌دهد.

ویژگی‌ها و مزایای IKCS12F60AA

در IKCS12F60AA مدار قدرت و کنترل موتور سه‌فاز داخل یک ماژول قرار گرفته‌اند. این ساختار تعداد قطعات جداگانه روی برد را کاهش می‌دهد و هنگام تعمیر بردی که همین کد روی آن نصب شده، تعویض کامل طبقه اینورتر را ممکن می‌کند.

برخلاف بسیاری از IPMهای دیگر که فقط دیود Bootstrap داخلی دارند، این مدل علاوه بر دیود، خازن Bootstrap داخلی ۱۰۰ نانوفاراد برای هر کانال High-Side نیز دارد. بااین‌حال اجزای جانبی برد و شرایط تغذیه باید مطابق طراحی اصلی بررسی شوند.

امیترهای Low-Side سه فاز با پایه‌های VRU، VRV و VRW به‌صورت جداگانه در دسترس‌اند. این ساختار امکان سنجش مستقل جریان فازها و اتصال مدار حفاظت اضافه‌جریان را فراهم می‌کند.

ورودی ITRIP برای تشخیص اضافه‌جریان استفاده می‌شود و در صورت وقوع خطا، خروجی‌های گیت‌درایور خاموش می‌شوند. حفاظت افت ولتاژ نیز از روشن‌ماندن IGBTها در شرایط نامناسب تغذیه جلوگیری می‌کند.

یکی دیگر از ویژگی‌های مهم، پایش دما و حفاظت قطع اضافه‌دما است. پایه ۲۴ با نام EN علاوه بر فعال یا غیرفعال‌کردن خروجی‌ها، برای دریافت اطلاعات دمای بخش داخلی ماژول استفاده می‌شود.

کاربردهای IKCS12F60AA

دیتاشیت این محصول را برای کنترل موتورهای AC در سیستم‌های سرعت متغیر معرفی می‌کند. کاربردهای قابل‌اتکای آن عبارت‌اند از:

• برد اینورتر ماشین لباس‌شویی
• کنترل فن‌های خانگی و صنعتی سبک
• درایو کمپرسور
• تجهیزات تهویه مطبوع
• کنترل موتورهای AC سه‌فاز
• سامانه‌های کنترل دور متغیر
• تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

وجود نام ماشین لباس‌شویی یا کمپرسور در دیتاشیت به‌معنای سازگاری با تمام دستگاه‌ها نیست. هنگام سفارش IKCS12F60AA باید شماره برد، توان موتور، ولتاژ باس، منطق فرمان و پین‌آوت قطعه بررسی شوند.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش موارد زیر را بررسی کنید:

• کد روی بدنه دقیقاً IKCS12F60AA باشد.
• حروف IKCS با IKCM یا IGCM اشتباه نشوند.
• پکیج Single In-Line و شکل پایه‌ها با برد مطابقت داشته باشد.
• ورودی‌های HIN و LIN در این مدل Active Low هستند.
• پایه‌های VRU، VRV و VRW با مدار شنت برد تطبیق داده شوند.
• پایه EN و مدار پایش دما بررسی شوند.
• تغذیه VDD و مسیرهای Bootstrap تست شوند.
• ورودی ITRIP و مدار حفاظت اضافه‌جریان کنترل شوند.
• موتور و خروجی‌های U، V و W اتصال کوتاه نداشته باشند.
• هیت‌سینک، خمیر حرارتی و فشار نصب مناسب باشند.

هنگام استعلام موجودی IKCS12F60AA بهتر است تصویر واضح نوشته روی قطعه، نمای کامل پایه‌ها، شماره برد، مدل دستگاه و تعداد موردنیاز ارسال شود. نصب IPM جدید بدون برطرف‌کردن خرابی موتور، تغذیه یا مدار درایور می‌تواند باعث سوختن مجدد قطعه شود.

تفاوت IKCS12F60AA با مدل‌های سری IKCM

این محصول نباید فقط به‌دلیل شباهت کد با مدل‌های IKCM جایگزین شود. تفاوت‌های مهم عبارت‌اند از:

بنابراین حتی یک مدل ۱۲ یا ۱۵ آمپر جدیدتر، بدون بررسی دقیق پین‌آوت و منطق کنترل، جایگزین مستقیم این محصول نیست.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IKCS12F60AA به‌صورت تکی و تعدادی، استعلام قیمت روز، خرید عمده، تأمین سفارش‌های شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

پیش از خرید، مشتری می‌تواند تصویر قطعه قبلی و شماره برد را برای بررسی اولیه ارسال کند. حضور فیزیکی مجموعه در بازار جمهوری تهران و کنترل پارت‌نامبر پیش از فروش، احتمال سفارش مدل اشتباه را کاهش می‌دهد.

برای دریافت قیمت روز IKCS12F60AA، مشاوره خرید و بررسی موجودی، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید.

سوالات متداول

IKCS12F60AA چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز Infineon با شش IGBT، دیودهای داخلی، گیت‌درایور و مدارهای حفاظتی است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ آن ۶۰۰ ولت و جریان خروجی در دمای کیس ۲۵ درجه ۱۲ آمپر است. در دمای کیس ۸۰ درجه، جریان به ۶ آمپر کاهش پیدا می‌کند.

آیا Bootstrap داخلی دارد؟

بله، هم دیود Bootstrap و هم خازن‌های ۱۰۰ نانوفاراد هر فاز داخل ماژول قرار دارند.

آیا سنسور و حفاظت حرارتی دارد؟

بله، دیتاشیت پایش دما و قطع اضافه‌دما را برای این مدل اعلام کرده است.

آیا ورودی‌های آن Positive Logic هستند؟

خیر. ورودی‌های HIN و LIN این مدل Active Low هستند و این موضوع هنگام جایگزینی اهمیت زیادی دارد.

برای سفارش چه اطلاعاتی لازم است؟

تصویر قطعه، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز ارسال شود.

جمع‌بندی و استعلام موجودی

IKCS12F60AA یک ماژول IPM سه‌فاز Infineon با ولتاژ ۶۰۰ ولت و جریان نامی ۱۲ آمپر است. پکیج Single In-Line، شش TrenchStop IGBT، دیودهای EmCon، Bootstrap کامل داخلی، حفاظت اضافه‌جریان، UVLO و پایش حرارتی از ویژگی‌های اصلی آن هستند.

برای خرید IKCS12F60AA، استعلام قیمت، فروش تکی، خرید عمده یا دریافت پیش‌فاکتور باید پارت‌نامبر، پکیج، منطق Active Low و ترتیب پایه‌ها با برد قبلی تطبیق داده شوند.
