ماژول PSS30S71F6 یکی از ماژولهای هوشمند قدرت DIPIPM شرکت Mitsubishi Electric است که برای کنترل موتورهای سهفاز کمتوان طراحی شده است. این قطعه یک اینورتر کامل سهفاز را درون یک پکیج عایقشده در اختیار مدار قرار میدهد و شامل شش IGBT قدرت، دیودهای هرزگرد، مدارهای درایو High-Side و Low-Side و بخشهای حفاظتی داخلی است.
دیتاشیت رسمی، PSS30S71F6 را بهعنوان Dual-In-Line Package Intelligent Power Module با مشخصات 600V / 30A معرفی میکند. همچنین برای این مدل خروجی دمای داخلی، Bootstrap Diode داخلی و ساختار N-Side Open Emitter در نظر گرفته شده است.
برای مشاهده مدلهای دیگر میتوانید به دسته خرید ماژول IPM مراجعه کنید.
در خرید PSS30S71F6 باید توجه داشت که این قطعه صرفاً یک ماژول IGBT ساده نیست. مدارهای درایو، حفاظت افت ولتاژ، حفاظت اتصال کوتاه و خروجی Fault داخل خود ماژول قرار گرفتهاند؛ بنابراین جایگزینی آن با یک IPM دیگر فقط بر اساس ولتاژ و جریان صحیح نیست.
قیمت PSS30S71F6 بر اساس موجودی، وضعیت تأمین و شرایط بازار قطعات صنعتی تغییر میکند. اگر این قطعه برای تعمیر برد اینورتر یا سیستم کنترل موتور تهیه میشود، بهتر است تصویر ماژول قبلی و مدل دستگاه نیز برای توکل الکترونیک ارسال شود تا همان نسخه دقیق بررسی شود.
| مشخصه فنی | مقدار |
|---|---|
| سازنده | Mitsubishi Electric |
| نوع قطعه | DIPIPM / Intelligent Power Module |
| ساختار قدرت | اینورتر سهفاز |
| تکنولوژی | CSTBT |
| ولتاژ IGBT | VCES = 600 V |
| جریان هر IGBT | IC = 30 A |
| جریان پیک هر IGBT | ICP = 60 A |
| حداکثر ولتاژ باس DC | VCC = 450 V |
| ولتاژ Surge باس | 500 V |
| ولتاژ ایزولاسیون | 2500 Vrms |
| حداکثر دمای پیوند | 150°C |
| دمای کاری کیس | -20°C تا +100°C |
| فرکانس PWM پیشنهادی | حداکثر 20 kHz |
| وزن تقریبی | 21 g |
| خروجی دما | VOT |
| حفاظت داخلی | UV / SC / Fault Output |
مقادیر اصلی ولتاژ، جریان، ایزولاسیون و شرایط حرارتی در جدول Maximum Ratings دیتاشیت آمدهاند.
یکی از مهمترین مزایای PSS30S71F6 یکپارچه بودن درایور و بخش قدرت است. در سمت P، مدار Drive، Level Shifting پرسرعت و حفاظت افت ولتاژ داخلی وجود دارد. در سمت N نیز مدار Drive، حفاظت افت ولتاژ و حفاظت اتصال کوتاه در نظر گرفته شده است. خروجی Fault نیز در صورت فعال شدن حفاظت N-Side در اختیار مدار کنترل قرار میگیرد.
این مدل همچنین دارای خروجی آنالوگ دما است که اطلاعات دمای بخش LVIC را به کنترلر منتقل میکند. در دمای 90 درجه، ولتاژ تیپیک خروجی VOT حدود 2.64V اعلام شده است.
سازنده PSS30S71F6 را برای کنترل موتورهای کمتوان در کلاس ورودی AC بین 100 تا 240Vrms معرفی کرده است.
این ماژول میتواند در اینورترهای کوچک، کنترل موتورهای سهفاز، تجهیزات خانگی و صنعتی دارای موتور، سیستمهای تهویه و بردهای کنترلی که با توپولوژی و پینآوت آن سازگار هستند مورد استفاده قرار گیرد.
پیش از سفارش PSS30S71F6 باید پینآوت دقیق، ولتاژ تغذیه کنترل، نحوه اتصال شنت و مدار حفاظت با برد دستگاه تطبیق داده شوند. دیتاشیت برای تغذیه بخش کنترل مقدار تیپیک 15V را پیشنهاد میکند و حداکثر فرکانس PWM را 20kHz اعلام کرده است.

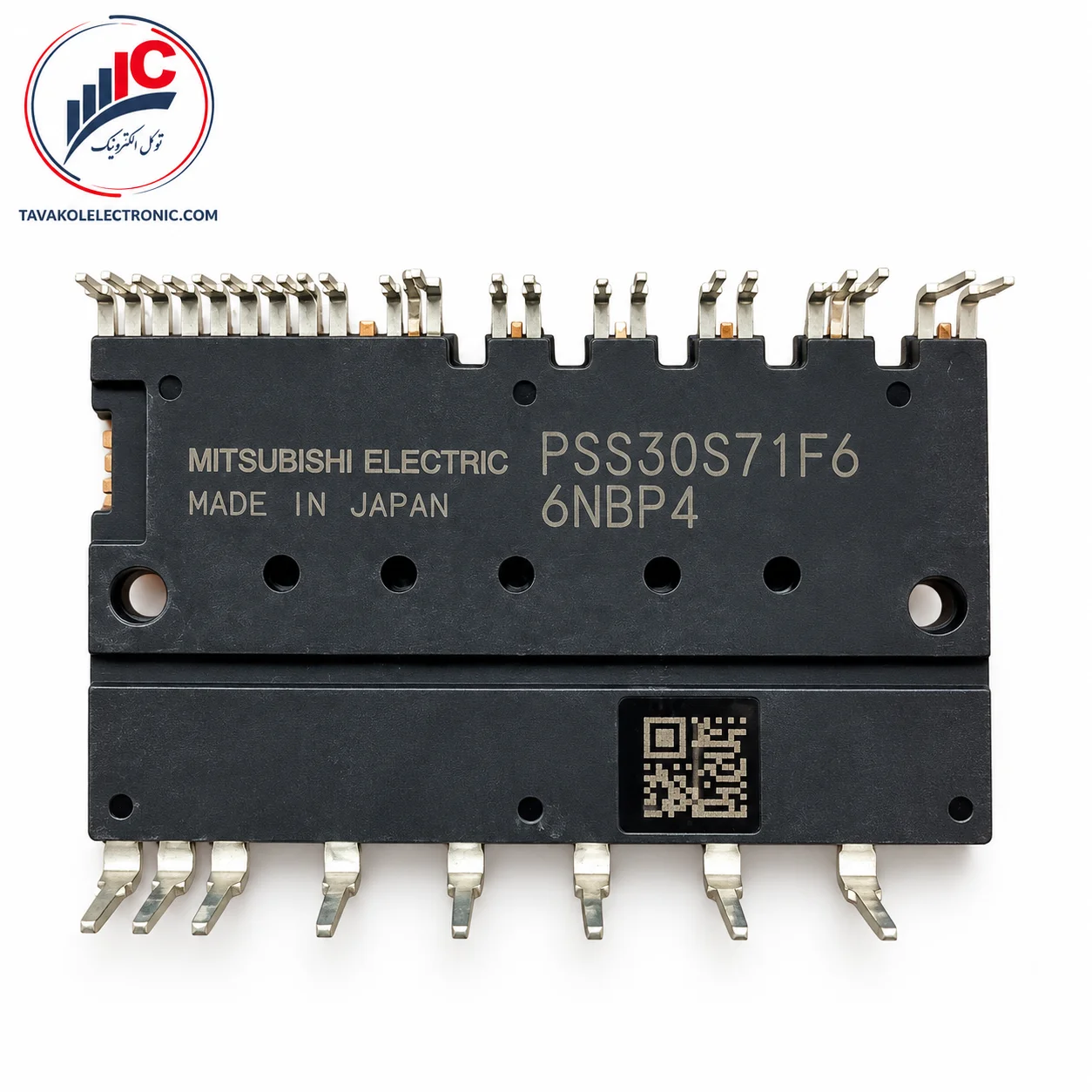

همچنین عبارت 6NBP4 که روی نمونه ارسالی دیده میشود، در Type Name رسمی دیتاشیت وجود ندارد؛ بنابراین برای سفارش و جستوجوی محصول، کد اصلی PSS30S71F6 ملاک قرار گیرد.
در IPMهای صنعتی، تفاوت در پینآوت، حفاظت داخلی و نحوه درایو میتواند باعث شود دو ماژول با مشخصات ظاهراً مشابه قابل جایگزینی نباشند. برای استعلام PSS30S71F6 از توکل الکترونیک میتوانید تصویر ماژول، کد روی بدنه و مدل دستگاه را ارسال کنید.
این کار کمک میکند قیمت، موجودی و امکان تأمین همان مدل دقیق بررسی شود و احتمال انتخاب یک IPM ناسازگار کاهش پیدا کند.
PSS30S71F6 چه نوع قطعهای است؟
یک ماژول هوشمند قدرت سهفاز DIPIPM ساخت Mitsubishi Electric است.
ولتاژ و جریان آن چقدر است؟
ولتاژ IGBT برابر 600V و جریان هر IGBT برابر 30A است.
آیا حفاظت داخلی دارد؟
بله؛ حفاظت افت ولتاژ و اتصال کوتاه همراه با خروجی Fault در ساختار آن وجود دارد.
آیا خروجی دما دارد؟
بله، خروجی VOT برای مانیتور کردن دمای داخلی LVIC در نظر گرفته شده است.
آیا 6NBP4 بخشی از پارتنامبر است؟
در نمونه ارسالی روی بدنه درج شده، اما دیتاشیت رسمی Type Name را فقط PSS30S71F6 اعلام میکند؛ بنابراین کد اصلی محصول همان PSS30S71F6 است.
| Part Number | PSS30S71F6 |
|---|---|
| برند | MITSUBISHI |
| مشخصات فنی | 30A-600V |
