ماژول دیود SKKD46/12

توضیحات

معرفی محصول

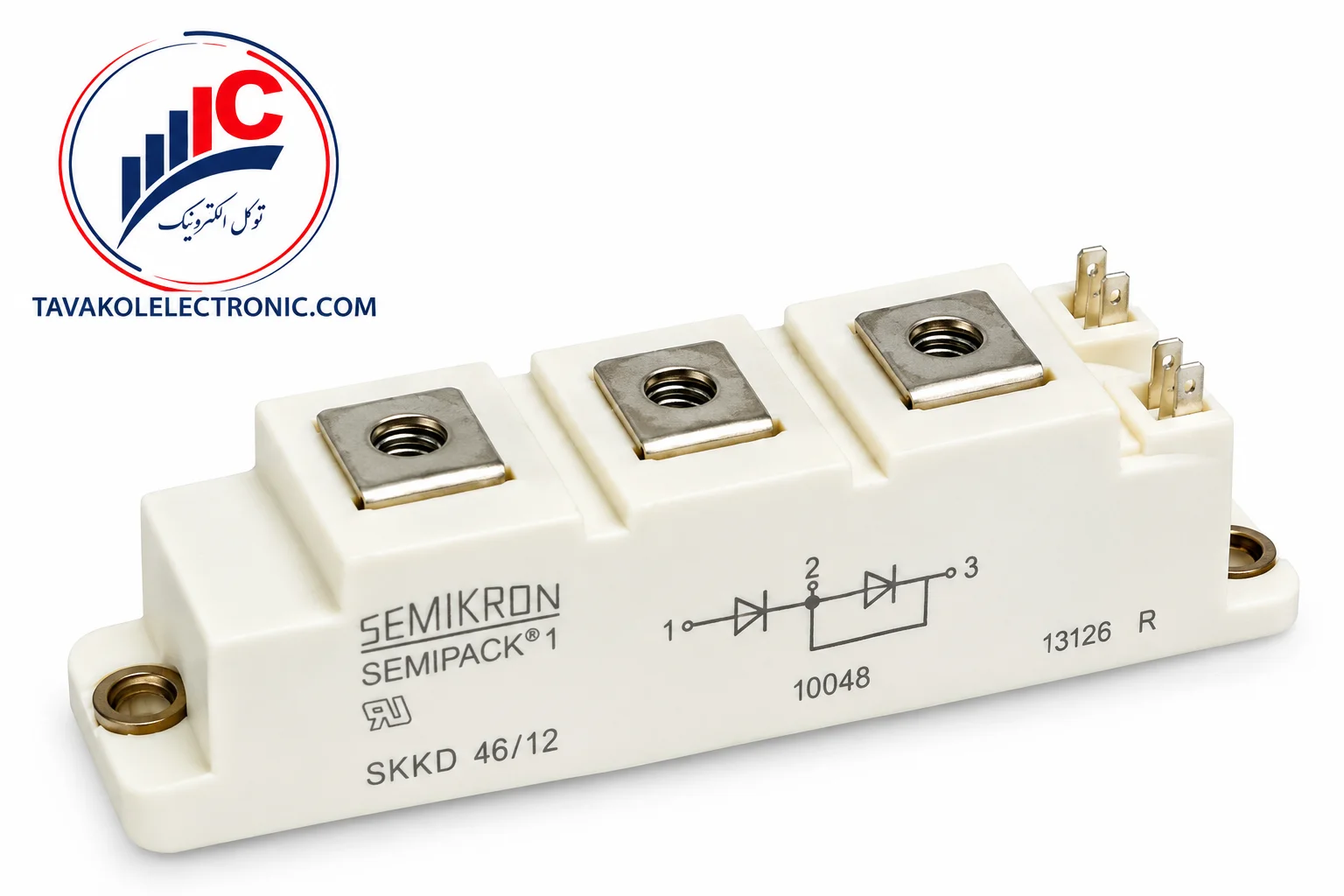

ماژول SKKD46/12 از محصولات قدرت شرکت SEMIKRON و از سری SEMIPACK 1 است که در گروه Rectifier Diode Modules قرار می‌گیرد. این قطعه از دو دیود قدرت داخل یک پکیج تشکیل شده و برای کاربردهای یکسوسازی صنعتی طراحی شده است. ساختار ماژولی آن باعث می‌شود نصب در مدارهای قدرت نسبت به استفاده از دیودهای مجزا ساده‌تر و منظم‌تر باشد. دیتاشیت سازنده نیز خانواده SKKD 46 را به‌طور مشخص به‌عنوان ماژول دیود یکسوساز معرفی می‌کند. SKKD46-12

SKKD46/12 برای تجهیزاتی مناسب است که به یک مسیر یکسوسازی قابل‌اعتماد در ولتاژهای بالا نیاز دارند و در مدارهای کنترل موتور و مبدل‌های صنعتی استفاده می‌شوند.

• برای مشاهده قطعات مشابه، می‌توانید دسته ماژول دیود و رکتیفایر صنعتی توکل الکترونیک

خرید و قیمت

در زمان خرید SKKD46/12 مهم‌ترین نکته، تطبیق دقیق پارت‌نامبر، کلاس ولتاژ، جریان و نحوه اتصال ترمینال‌ها با ماژول قبلی است. در قطعات قدرت، شباهت ظاهری به‌تنهایی برای جایگزینی کافی نیست و حتی مدل‌های یک خانواده می‌توانند در ولتاژ معکوس مجاز با یکدیگر تفاوت داشته باشند.

قیمت SKKD46/12 بر اساس موجودی، شرایط تأمین و بازار قطعات صنعتی تغییر می‌کند. اگر این ماژول برای تعمیر یک دستگاه، درایو یا یکسوساز صنعتی موردنیاز است، بهتر است همراه پارت‌نامبر کامل، تصویر قطعه قبلی و مدل دستگاه نیز برای توکل الکترونیک ارسال شود تا بررسی دقیق‌تری انجام گیرد.

مشخصات فنی خلاصه (جدول)

مشخصات اصلی SKKD46/12

نسخه SKKD46/12 در جدول دیتاشیت با ولتاژ معکوس 1200 V مشخص شده و مقادیر جریان و سایر پارامترهای اصلی نیز برای همین خانواده ارائه شده‌اند. SKKD46-12

ویژگی‌ها و مزایای محصول

یکی از مزایای SKKD46/12 استفاده از صفحه پایه فلزی عایق‌شده با سرامیک اکسید آلومینیوم است که در دیتاشیت به‌عنوان بخشی از طراحی حرارتی ماژول ذکر شده است. همچنین سازنده به اتصالات Hard Soldered برای افزایش قابلیت اطمینان اشاره کرده است. SKKD46-12

ساختار دو دیودی ماژول نیز باعث می‌شود این قطعه برای پیاده‌سازی بخش‌هایی از مدار یکسوساز مناسب باشد. جریان Surge بالا یکی دیگر از ویژگی‌های مهم آن است؛ طبق دیتاشیت، مقدار IFSM در شرایط مشخص به 700 A می‌رسد. این موضوع در مدارهایی که جریان لحظه‌ای راه‌اندازی اهمیت دارد، باید در طراحی مورد توجه قرار گیرد. SKKD46-12

کاربردها

سازنده برای SKKD46/12 کاربردهای مشخصی در حوزه تجهیزات قدرت معرفی کرده است. از جمله این کاربردها می‌توان به یکسوسازهای غیرقابل‌کنترل برای مبدل‌های AC/AC، یکسوسازهای خط در کنترلرهای موتور AC ترانزیستوری و تغذیه میدان موتورهای DC اشاره کرد. SKKD46-12

به همین دلیل این محصول می‌تواند در تعمیر و نگهداری تجهیزات صنعتی، درایوها، منابع قدرت و مدارهای یکسوساز قابل بررسی باشد.

نکات مهم پیش از خرید

پیش از سفارش SKKD46/12 حتماً بررسی کنید که ولتاژ، جریان، پین‌آوت و ابعاد مکانیکی با قطعه قبلی مطابقت داشته باشند. نقشه مکانیکی دیتاشیت، کیس A10 و سه ترمینال قدرت شماره‌گذاری‌شده را نشان می‌دهد. SKKD46-12

همچنین سیستم خنک‌کاری باید متناسب با جریان کاری و تلفات قطعه انتخاب شود. حتی اگر یک ماژول دیگر از خانواده SKKD46 ظاهر مشابهی داشته باشد، ممکن است کلاس ولتاژ آن متفاوت باشد؛ بنابراین عدد /12 در پارت‌نامبر باید دقیقاً بررسی شود.

چرا خرید از توکل الکترونیک؟

در خرید ماژول‌های دیود صنعتی، انتخاب دقیق مدل اهمیت زیادی دارد. توکل الکترونیک امکان استعلام SKKD46/12 را بر اساس پارت‌نامبر کامل و مشخصات دستگاه فراهم می‌کند.

اگر این محصول برای جایگزینی یک ماژول معیوب تهیه می‌شود، ارسال عکس قطعه قبلی و مدل تجهیز می‌تواند به کاهش احتمال سفارش اشتباه کمک کند. برای اطلاع از قیمت، موجودی و شرایط تأمین نیز کافی است کد کامل محصول را هنگام استعلام اعلام کنید.

سؤالات متداول

SKKD46/12 چه نوع قطعه‌ای است؟
یک ماژول دیود یکسوساز قدرت از شرکت SEMIKRON و سری SEMIPACK 1 است. SKKD46-12

ولتاژ این مدل چقدر است؟
ولتاژ معکوس تکرارشونده این نسخه 1200 V است.

جریان متوسط آن چقدر است؟
طبق دیتاشیت، مقدار IFAV برابر 45 A است.

آیا این قطعه تریستور است؟
خیر. SKKD46/12 یک ماژول دیود است و شماتیک آن دو دیود سری را نشان می‌دهد. SKKD46-12

آیا مدل‌های دیگر SKKD46 جایگزین مستقیم هستند؟
الزاماً خیر. کلاس ولتاژ مدل‌های مختلف این خانواده متفاوت است و باید پارت‌نامبر دقیق با قطعه قبلی تطبیق داده شود.
