خرید و قیمت IRAM136-1061A2

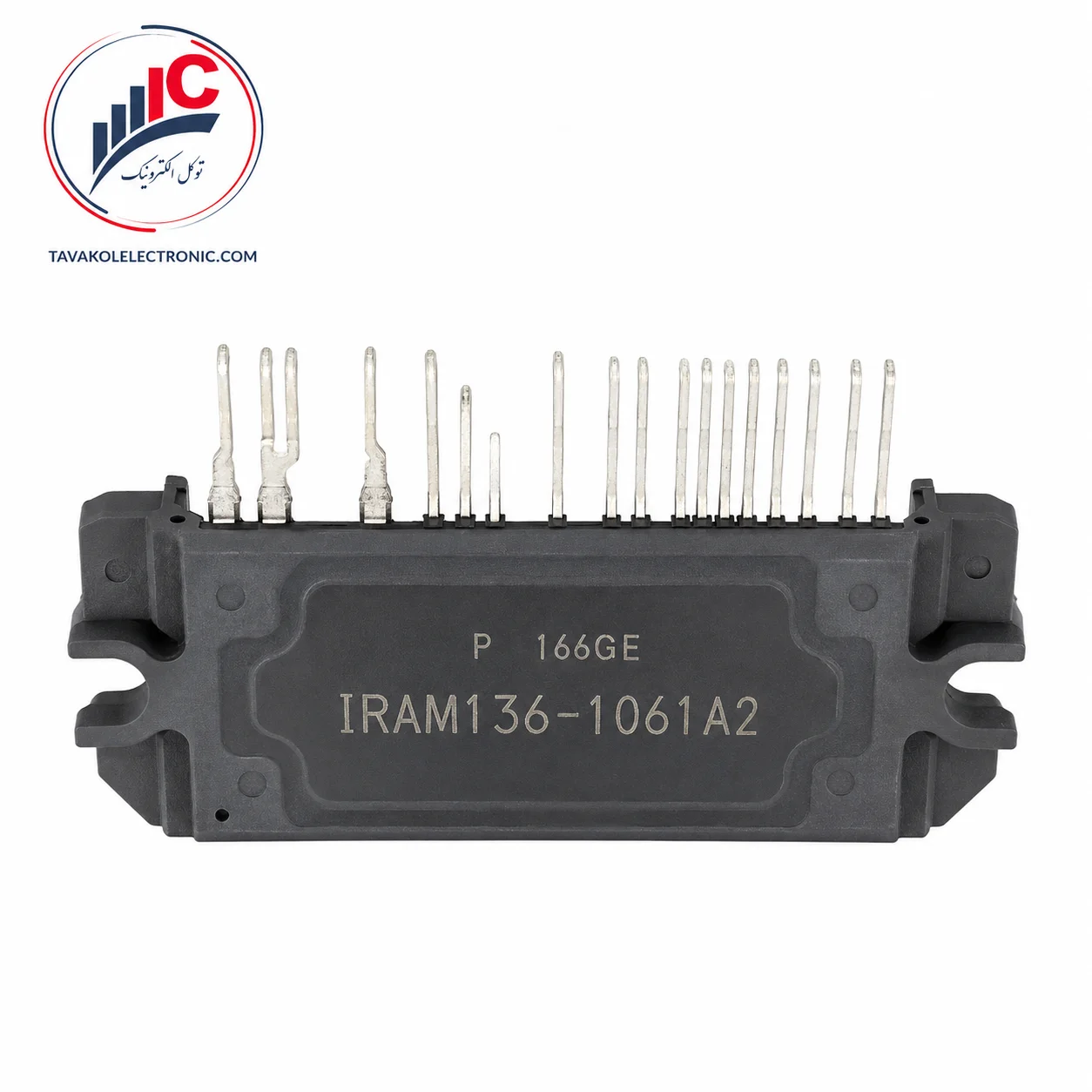

IRAM136-1061A2 یک ماژول IPM سه‌فاز از برند International Rectifier است که برای کنترل موتورهای AC در بردهای اینورتر لوازم خانگی و تجهیزات دارای کنترل دور متغیر طراحی شده است. این محصول شش IGBT قدرت، دیودهای هرزگرد، گیت‌درایور سه‌فاز و مدارهای حفاظتی مهم را در یک پکیج عایق Single In-Line ارائه می‌کند.

ولتاژ بلوکه‌سازی این ماژول ۶۰۰ ولت است. جریان خروجی آن در دمای کیس ۲۵ درجه و فرکانس PWM برابر ۱۶ کیلوهرتز، ۱۰ آمپر RMS اعلام شده است. در فرکانس ۶ کیلوهرتز، جریان قابل‌استفاده به ۱۲ آمپر RMS می‌رسد. مقدار ۱۵ آمپر نیز جریان پیک است و نباید به‌عنوان جریان دائم قطعه در نظر گرفته شود.

برای خرید IRAM136-1061A2 باید کد کامل روی بدنه، عدد 2 انتهای پارت‌نامبر، فرم پایه‌ها و ترتیب قرارگیری ماژول روی PCB با قطعه قبلی تطبیق داده شوند. نسخه IRAM136-1061A از نظر نقشه مکانیکی پایه‌ها با مدل A2 تفاوت دارد و شباهت مشخصات الکتریکی به‌تنهایی برای جایگزینی کافی نیست.

برای دریافت قیمت IRAM136-1061A2، استعلام موجودی، ثبت سفارش یا دریافت پیش‌فاکتور، تصویر قطعه معیوب، شماره برد و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، خرید عمده، تأمین شرکتی و ارسال به سراسر کشور قابل بررسی است.

مشخصات مهم برای خریدار

مشخصه	مقدار
پارت‌نامبر	IRAM136-1061A2
برند	International Rectifier / IR
خانواده	iMOTION
نوع قطعه	ماژول IPM سه‌فاز
ساختار قدرت	سه نیم‌پل، مجموعاً ۶ IGBT
فناوری قدرت	Trench IGBT
ولتاژ بلوکه‌سازی	۶۰۰ ولت
جریان در TC=25°C و 16kHz	۱۰ آمپر RMS
جریان در TC=25°C و 6kHz	۱۲ آمپر RMS
جریان در TC=100°C و 16kHz	۵ آمپر RMS
جریان در TC=100°C و 6kHz	۶ آمپر RMS
جریان پیک	۱۵ آمپر
حداکثر ولتاژ باس مثبت	۴۵۰ ولت
محدوده توان موتور	حدود 0.25 تا 0.75 کیلووات
ورودی برق کاربردی	85 تا 253 ولت AC
حداکثر فرکانس PWM	۲۰ کیلوهرتز
ساختار امیتر	Open Emitter
Bootstrap	دیود داخلی، خازن خارجی
پایش دما	NTC داخلی
مقاومت NTC در 25°C	حدود ۴۷ کیلو‌اهم
حفاظت‌ها	اضافه‌جریان، UVLO و جلوگیری از Cross-Conduction
خروجی خطا	FLT/EN
ولتاژ عایقی	۲۰۰۰ ولت RMS برای یک دقیقه
فرم پکیج	Single In-Line، نسخه مکانیکی A2

مشخصات جریان، ولتاژ، توان موتور و حفاظت‌ها از دیتاشیت دقیق این خانواده استخراج شده‌اند. نقشه داخلی صفحه ۲ نیز ساختار شش IGBT، دیودهای موازی و پایه‌های جداگانه VRU، VRV و VRW را نشان می‌دهد.

ویژگی‌ها و مزایای IRAM136-1061A2

در IRAM136-1061A2 طبقه قدرت و گیت‌درایورهای سه‌فاز در یک پکیج واحد قرار گرفته‌اند. این ساختار تعداد قطعات جداگانه روی برد را کاهش داده و در تعمیر بردی که همین کد روی آن نصب شده، شناسایی و تعویض طبقه اینورتر را ساده‌تر می‌کند.

دیودهای Bootstrap داخل ماژول قرار دارند، اما خازن‌های Bootstrap باید به‌صورت خارجی روی برد نصب شوند. مقدار مناسب این خازن‌ها به فرکانس سوئیچینگ وابسته است؛ بنابراین هنگام تعمیر باید خازن‌های اطراف پایه‌های VB و VS نیز آزمایش شوند.

پایه‌های امیتر Low-Side سه فاز با نام‌های VRU، VRV و VRW جداگانه در دسترس هستند. این طراحی امکان استفاده از یک شنت مشترک یا شنت‌های مستقل برای سنجش جریان فازها را فراهم می‌کند.

ورودی ITRIP برای تشخیص اضافه‌جریان استفاده می‌شود. در صورت وقوع خطا، هر شش سوئیچ خاموش می‌شوند و وضعیت خطا از پایه FLT/EN به کنترلر اعلام خواهد شد. ماژول همچنین دارای UVLO برای کانال‌های High-Side و Low-Side و مدار جلوگیری از روشن‌شدن هم‌زمان دو IGBT یک شاخه است.

پایش دما با NTC داخلی

این مدل دارای ترمیستور NTC داخلی با مقاومت تیپیک ۴۷ کیلو‌اهم در دمای ۲۵ درجه سانتی‌گراد است. سیگنال دما از پایه VTH در اختیار مدار کنترل قرار می‌گیرد.

وجود NTC به کنترلر کمک می‌کند افزایش دمای ماژول را تشخیص دهد و در صورت نیاز، بار را کاهش داده یا سیستم را متوقف کند. بااین‌حال عملکرد مطمئن همچنان به هیت‌سینک مناسب، خمیر حرارتی، سطح نصب صاف و گردش هوای کافی وابسته است.

کاربردهای IRAM136-1061A2

براساس دیتاشیت، این محصول برای درایو موتورهای لوازم خانگی کم‌مصرف طراحی شده است. کاربردهای اصلی آن عبارت‌اند از:

برد اینورتر ماشین لباس‌شویی
درایو کمپرسور یخچال
کنترل موتور AC سه‌فاز
تجهیزات دارای کنترل دور متغیر
فن و پمپ با توان متناسب
بردهای اینورتر با موتور حدود 0.25 تا 0.75 کیلووات
تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

ذکر نام لباس‌شویی یا یخچال به‌معنای سازگاری با تمام مدل‌های این دستگاه‌ها نیست. هنگام سفارش IRAM136-1061A2 باید شماره PCB، توان موتور، ولتاژ باس و ترتیب پایه‌ها بررسی شوند.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش موارد زیر را کنترل کنید:

نوشته روی بدنه دقیقاً IRAM136-1061A2 باشد.
عدد 2 از انتهای کد حذف نشود.
فرم و خم پایه‌ها با نسخه A2 و PCB تطبیق داده شود.
پایه‌های VRU، VRV و VRW با مدار شنت هماهنگ باشند.
مدار ITRIP و پایه FLT/EN آزمایش شوند.
پایه VTH و مدار NTC بررسی شوند.
تغذیه ۱۵ ولت و خازن‌های Bootstrap تست شوند.
موتور و خروجی‌های U، V و W اتصال کوتاه نداشته باشند.
حداقل Deadtime خارجی حدود یک میکروثانیه رعایت شود.
هیت‌سینک، خمیر حرارتی و فشار پیچ‌ها مناسب باشند.

تعویض ماژول بدون رفع خرابی موتور، شنت، تغذیه یا مدار فرمان ممکن است باعث سوختن مجدد محصول شود.

تفاوت IRAM136-1061A2 با IRAM136-1061A

دیتاشیت، مشخصات الکتریکی هر دو نسخه را در خانواده IRAM136-1061A ارائه می‌کند؛ اما صفحات ۱۶ و ۱۷ دارای نقشه‌های مکانیکی جداگانه هستند.

تفاوت مهم و قابل استناد، مربوط به فرم و طول پایه‌ها و نحوه قرارگیری ماژول روی PCB است. نسخه A2 در نقشه صفحه ۱۷ دارای فرم پایه متفاوتی نسبت به مدل پایه است.

بنابراین پیش از جایگزینی باید موارد زیر بررسی شوند:

زاویه و طول پایه‌ها
ارتفاع نصب روی PCB
فاصله ماژول تا برد
محل هیت‌سینک
پارت‌نامبر کامل روی بدنه

IRAM136-1061A بدون بررسی نقشه مکانیکی، جایگزین مستقیم IRAM136-1061A2 معرفی نشود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IRAM136-1061A2 به‌صورت تکی و تعدادی، استعلام قیمت روز، سفارش عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

پیش از نهایی‌شدن خرید، مشتری می‌تواند تصویر قطعه قبلی و شماره برد را برای بررسی اولیه ارسال کند. حضور فیزیکی مجموعه در بازار جمهوری تهران و کنترل کد کامل، عدد 2 و فرم پایه‌ها پیش از فروش، احتمال خرید مدل اشتباه را کاهش می‌دهد.

برای دریافت قیمت روز IRAM136-1061A2، مشاوره خرید و بررسی موجودی، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید.

سوالات متداول

IRAM136-1061A2 چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز ۶۰۰ ولت از برند International Rectifier است که شش IGBT، گیت‌درایورها و مدارهای حفاظتی را در یک پکیج ارائه می‌کند.

جریان این ماژول ۱۰ آمپر است یا ۱۲ آمپر؟

در فرکانس PWM برابر ۱۶ کیلوهرتز، جریان آن ۱۰ آمپر و در فرکانس ۶ کیلوهرتز، جریان آن ۱۲ آمپر اعلام شده است. شرایط دما و خنک‌کاری نیز بر ظرفیت واقعی اثر دارند.

آیا Bootstrap داخلی دارد؟

دیودهای Bootstrap داخلی هستند، اما خازن‌های Bootstrap باید به‌صورت خارجی روی برد قرار گیرند.

آیا سنسور دما دارد؟

بله، ترمیستور NTC داخلی با مقاومت تیپیک ۴۷ کیلو‌اهم در دمای ۲۵ درجه دارد.

آیا IRAM136-1061A جایگزین نسخه A2 است؟

جایگزینی مستقیم بدون بررسی فرم پایه‌ها و نقشه مکانیکی توصیه نمی‌شود.

برای استعلام موجودی چه اطلاعاتی ارسال شود؟

تصویر قطعه، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز ارسال شود.

جمع‌بندی و استعلام موجودی

IRAM136-1061A2 یک ماژول IPM سه‌فاز ۶۰۰ ولت و ۱۰ تا ۱۲ آمپر از برند International Rectifier است. ساختار Open Emitter، گیت‌درایور داخلی، دیود Bootstrap، NTC، حفاظت اضافه‌جریان، UVLO و خروجی خطا از ویژگی‌های مهم این مدل هستند.

برای خرید IRAM136-1061A2، استعلام قیمت، فروش تکی، خرید عمده یا دریافت پیش‌فاکتور باید عدد 2 انتهای کد، فرم پایه‌ها، پین‌آوت و شرایط برد با قطعه قبلی تطبیق داده شوند.
