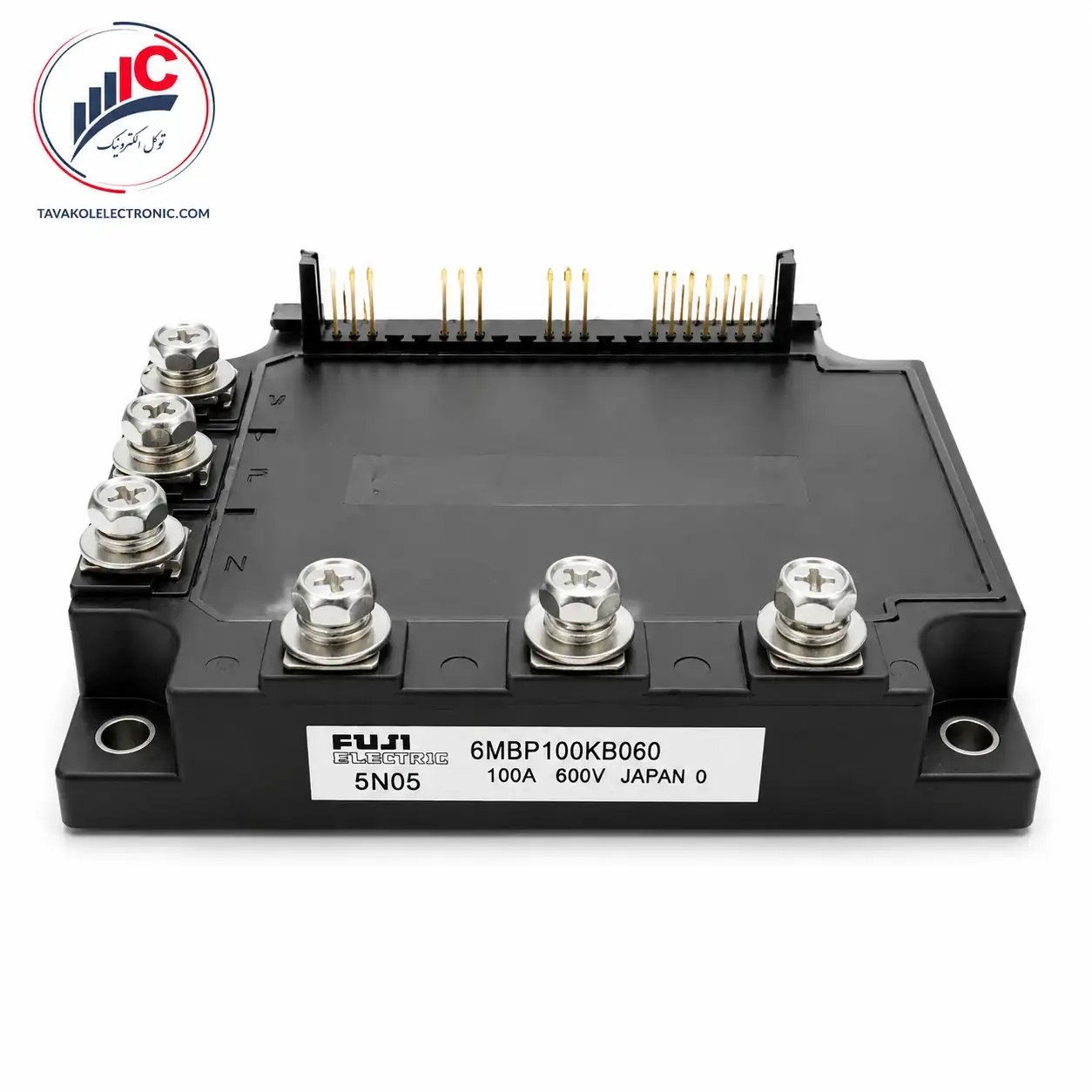

در الکترونیک قدرت مدرن، تمایل طراحان به سمت پکیجهایی است که علاوه بر هوشمند بودن، تلفات فرکانسی بسیار کمتری در لایههای سوئیچینگ داشته باشند. ماژول 6MBP100KB060 ساخت برند پیشرو Fuji Electric ژاپن، یک ماژول هوشمند قدرت IPM (Intelligent Power Module) از سری ارتقایافته و تکاملیافته KB است. تفاوت ساختاری این قطعه با مدل هوشمند قبلی (سری JA)، استفاده از تراشههای بخش قدرت با فناوری پیشرفتهتر و معماری نوین آیسی کنترل داخلی است. این ماژول ۱۰۰ آمپری به سیستم درایور گیت اختصاصی مجهز شده و به عنوان یک سپر حفاظتی خودمختار، از المانهای قدرت در برابر هرگونه خطای الکتریکی و حرارتی در کسری از میکروثانیه محافظت میکند.
📊 تحلیل فنی کاتالوگ: این IPM سختکار سد ولتاژی کلکتور-امیتر حداکثری ۶۰۰ ولت را پشتیبانی میکند و جریان نامی مداوم خروجی آن ۱۰۰ آمپر واقعی است. پارتنامبر 6MBP100KB060 به صورت یک پکیج ۶ تایی (پل سهفاز کامل خروجی) پیکربندی شده که به دلیل گین بالای بخش منطقی ورودی، قابلیت اتصال مستقیم به بردهای فرمان میکروکنترلری (۵ ولتی) بدون نیاز به اپتوکوپلرهای گرانقیمتِ آمپر بالا را داراست.
پارامترهای الکتریکی و سیستمهای مانیتورینگ استخراجشده مستقیم از دیتاشیت رسمی این قطعه به شرح زیر است:
| ویژگی فنی و توابع هوشمند قطعه | مقادیر نامی متمایز سری ساختاریافته KB |
| نام دقیق کالا (Part Number) | 6MBP100KB060 |
| ولتاژ کاری کلکتور-امیتر (VCES) | 600 ولت (پایداری کامل در شبکه برق ورودی تکفاز و سهفاز شهری) |
| ظرفیت جریاندهی مداوم (IC) | 100 آمپر واقعی (تحمل عالی بارهای سلفی و گشتاورهای استارت سنگین) |
| فناوری تراشههای بخش قدرت | نسل جدید تراشههای کمتلفات فوجی با ساختار ولتاژ اشباع فوقالعاده پایین |
| توابع حفاظتی یکپارچه داخلی | حفاظت قطع خودکار در برابر اتصال کوتاه (SC)، اضافه جریان (OC)، افت ولتاژ گیت (UV) |
| سنسور حرارتی داخلی (Tj Monitor) | مجهز به مدار مانیتورینگ مستقیم دمای چیپ با دقت بسیار بالاتر نسبت به سری JA |
با توجه به ویژگیهای کنترل فرکانسی بهینه و ساختار حفاظتی سری 6MBP100KB060، این قطعه گزینه اصلی در خطوط تولید و اورهال دستگاههای زیر است:
اینورترهای فرکانسی پیشرفته و هوشمند (High-Efficiency VFD): کنترل دور موتورهای سه فاز AC با رفتار دینامیکی متغیر و فرکانس سوئیچینگ بالا.
درایوهای آسانسوری و پلهبرقی مدرن: تامین توان الکتریکی سهفاز جهت دستیابی به حرکت مینیاتوری، نرم و کاملاً ایمن کابین.
سیستمهای تهویه مطبوع تجاری و چیلرهای اینورتری: بردهای قدرت کمپرسورهای اسکرول دائمکار که نیازمند راندمان مصرف انرژی بالایی هستند.
منابع تغذیه سوئیچینگ و اینورترهای جوش پرقدرت: مدارهای رزونانسی تبدیل توان با نرخ تولید حرارت بسیار پایین در بدنه.
بهینهسازی مقاومت حرارتی (Rth): در پکیج سری KB، فاصله فیزیکی تراشهها تا بیسپلیت مسی بهینه شده است؛ این مزیّت باعث میشود که حرارت تولید شده در فرکانسهای بالا، با سرعت بسیار بیشتری نسبت به سری JA به هیتسینک منتقل شود.
ایمنی فوقالعاده بالا در برابر نویز (High Noise Immunity): مدارهای داخلی آیسی کنترل این قطعه در برابر پدیدههای EMI و تغییرات ناگهانی ولتاژ (dv/dt) به شدت مقاوم شدهاند تا مانع از آتش ناخواسته گیتها شوند.
ترمینالهای کنترل و قدرت ایزوله شده: چیدمان پینهای سیگنال فرمان در یک سمت و ترمینالهای قدرت در سمت دیگر، آرایش برد نهایی را سادهتر و امنتر کرده است.
تنظیم دقیق منابع تغذیه کنترلر داخلی: بخش هوشمند ماژول 6MBP100KB060 به شدت به ولتاژ خط فرمان حساس است. ترانس تغذیه بردهای گیتدرایور داخلی باید کاملاً تثبیتشده و بدون ریپل باشد؛ چرا که افت ولتاژ زیر لایه استاندارد، بلافاصله مدار حفاظتی UV را فعال کرده و درایو را متوقف میکند.
اعمال میکرونی خمیر سیلیکون مرغوب: به دلیل چگالی توان بالای تراشههای سری KB بر واحد سطح، لایه خمیر سیلیکون زیرین باید کاملاً یکدست و فوقالعاده نازک باشد. وجود هرگونه نقطه عاری از خمیر، منجر به سوختن موضعی تراشهها بدون فعال شدن سنسور حرارتی کلی میشود.
ریسکهای بزرگ بازار در خصوص قطعات فیک: با توجه به ارزش بالای فناوری IPM، قطعات استوکِ کارکرده یا فیک که مدار آیسی کنترل داخلی آنها معیوب است با این نام به فروش میرسند. این قطعات تقلبی توانایی ارسال سیگنال خطا (Fault) به میکروکنترلر اصلی را نداشته و با اولین اتصال کوتاه، کل برد فرمان را نابود میکنند. خرید نسخه اورجینال ضامن بقای سیستم شماست.
ماژول IPM فوجی 6MBP100KB060 راهکاری مدرن، هوشمند، با تلفات حرارتی ارتقایافته و بازدهی عالی برای سیستمهای ۱۰۰ آمپری حساس است. فروشگاه توکل الکترونیک با سالها تجربه تخصصی و تکیه بر زنجیره تامین مستقیم خود، اصالت، سلامت فنی و کیفیت این نیمههادی پیشرفته ژاپنی را برای صنایع شما گارانتی میکند.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 6MBP100KB060 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 100A-600V |
ماژول IGBT فوجی 6MBP100KB060
