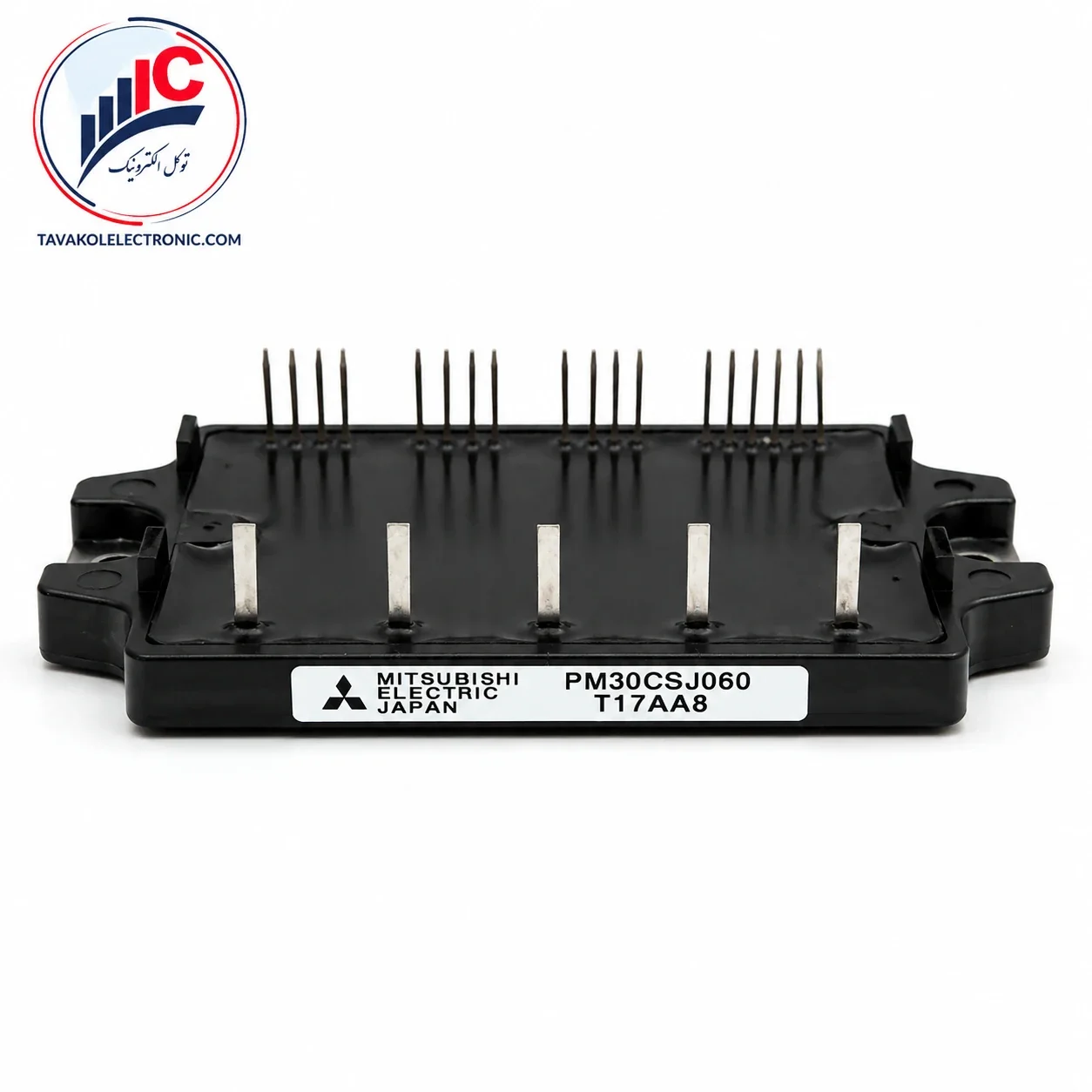

ماژولهای هوشمند قدرت (IPM) نقش بسیار مهمی در مدیریت توان، افزایش راندمان و پایداری سیستمهای الکترونیک صنعتی ایفا میکنند. پارتنامبر PM30CSJ060 یکی از محصولات پیشرفته و کاربردی ساخت شرکت معتبر میتسوبیشی الکتریک (Mitsubishi Electric) است که با طراحی کفی تخت (Flat-Base) و در یک پکیج کاملاً عایقبندی شده جهت استفاده در محیطهای صنعتی تولید میشود.
ساختار داخلی این قطعه به گونهای است که مدارهای کنترل داخلی آن، درایو کاملاً بهینهای را برای ترانزیستورهای قدرت نوع IGBT و دیودهای هرزگرد (Free-Wheel Diode) یکپارچه فراهم میسازند. بهرهمندی از منطق حفاظتی دقیق و خودکار، این محصول را به انتخابی مطمئن و مهندسی شده برای طراحی مدارات سوئیچینگ توان که در فرکانسهایی تا ۲۰ کیلوهرتز (20kHz) فعالیت میکنند، تبدیل کرده است.
طراحان مدارهای الکترونیک قدرت پیش از انتخاب و جایگذاری هر قطعه، نیازمند بررسی دقیق مقادیر مرزی ولتاژ و جریان آن هستند. در جدول زیر، پارامترهای اساسی ماژول PM30CSJ060 بر اساس اطلاعات رسمی و دیتای شیت منتشر شده توسط شرکت سازنده استخراج و طبقهبندی شده است (مقادیر در دمای ۲۵ درجه سانتیگراد لحاظ شدهاند):
| مشخصات فنی و پارامترهای عملیاتی | مقدار نامی استاندارد | واحد اندازهگیری |
|---|---|---|
| حداکثر ولتاژ قابل تحمل کلکتور-امیتر | ۶۰۰ |
ولت |
| جریان نامی مداوم کلکتور | ۳۰ |
آمپر |
| حداکثر جریان پالسی لحظهای (پیک) کلکتور | ۶۰ |
آمپر |
| ولتاژ تغذیه توصیهشده بخش کنترل (درایور) | ۱۵ |
ولت مستقیم |
| ولتاژ عایقبندی ترمینالها نسبت به کفی (آزمون یک دقیقهای) | ۲۵۰۰ |
ولت متناوب موثر (Vrms) |
| حداکثر توان اتلافی مجاز دستگاه | ۸۳ |
وات |
| وزن تقریبی ماژول | ۶۰ |
گرم |
با توجه به توانایی تحمل جریان ۳۰ آمپری و ولتاژ ۶۰۰ ولت در کنار مدارهای محافظ یکپارچه داخلی، استفاده از PM30CSJ060 در بسیاری از تجهیزات حساس صنعتی به منظور تضمین پایداری سیستم توصیه میشود. بر اساس اطلاعات فنی سازنده، مهمترین کاربردهای عملیاتی این مدل شامل موارد زیر است:
طراحی، ساخت و توسعه انواع اینورترهای صنعتی (Inverters) با توان متوسط.
نصب در سیستمهای تامین منابع تغذیه بدون وقفه (UPS) جهت افزایش قابلیت اطمینان.
بهکارگیری در سیستمهای کنترل حرکت دقیق و سروو موتورها (Motion/Servo Control).
طراحی و ساخت منابع تغذیه قدرتمند (Power Supplies) برای ماشینآلات خطوط تولید.
در بازار تجهیزات و قطعات اتوماسیون صنعتی، استفاده از قطعات تقلبی و غیر استاندارد میتواند منجر به آسیبهای جبرانناپذیری به درایوها، بردهای کنترلی و سیستمهای قدرت شود؛ این مسئله به خصوص در مورد ماژولهای هوشمند که وظیفه حفاظت از کل سیستم در برابر اضافه جریان و اتصال کوتاه را بر عهده دارند، اهمیتی دوچندان پیدا میکند.
فروشگاه توکل الکترونیک با سالها تجربه تخصصی در تامین قطعات الکترونیک صنعتی در بازار تهران، اصالت کامل PM30CSJ060 را برای خریداران تضمین مینماید. مهندسین، تکنسینها و مدیران خطوط تولید میتوانند جهت دریافت مشاوره فنی، استعلام قیمت روز قطعات اورجینال و ثبت سفارش عمده یا خرد، با کارشناسان فروش توکل الکترونیک در تماس باشند.
جهت مشاهده سایر قطعات مشابه و بررسی گزینههای جایگزین، حتماً به صفحه تخصصی خرید ماژول IGBT در وبسایت توکل الکترونیک مراجعه کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
۱. مدارهای حفاظتی داخلی این ماژول شامل چه مواردی میشود؟ این قطعه دارای منطق حفاظتی کامل شامل محافظت در برابر اتصال کوتاه (Short Circuit)، اضافه جریان (Over Current)، افزایش بیش از حد دما (Over Temperature) و افت ولتاژ (Under Voltage) میباشد.
۲. سطح تریپ (قطع جریان) در زمان بروز اضافه بار روی چه مقداری تنظیم شده است؟ بر اساس دادههای کاتالوگ شرکت میتسوبیشی، نقطه عملکرد مدار محافظ اضافه جریان (OC) در این قطعه به طور معمول روی ۵۳ آمپر عمل میکند.
۳. ولتاژ تغذیه مدار فرمان برای راهاندازی این آی پی ام چقدر است؟ ولتاژ تغذیه توصیهشده و استاندارد برای راهاندازی پایدار بخش کنترل مدار برابر با ۱۵ ولت مستقیم است که میتواند در محدوده ۱۳.۵ تا ۱۶.۵ ولت نیز متغیر باشد.
۴. مدار محافظ حرارتی PM30CSJ060 در چه دمایی فعال میشود؟ سنسور حرارتی تعبیه شده در PM30CSJ060 در صورت افزایش دمای غیرعادی و رسیدن حرارت قطعه به ۱۱۰ درجه سانتیگراد فعال شده و برای جلوگیری از آسیب دیدگی، مدار را قطع میکند.
۵. حداکثر فرکانس کاری مجاز برای سوئیچینگ این قطعه چقدر است؟ مدارهای کنترل داخلی این مدل برای مدارهای سوئیچینگ توان که با فرکانس ورودی تا حداکثر ۲۰ کیلوهرتز (20kHz) کار میکنند، بهینهسازی شده است.
| Part Number | PM30CSJ060 |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 30A-600V |
