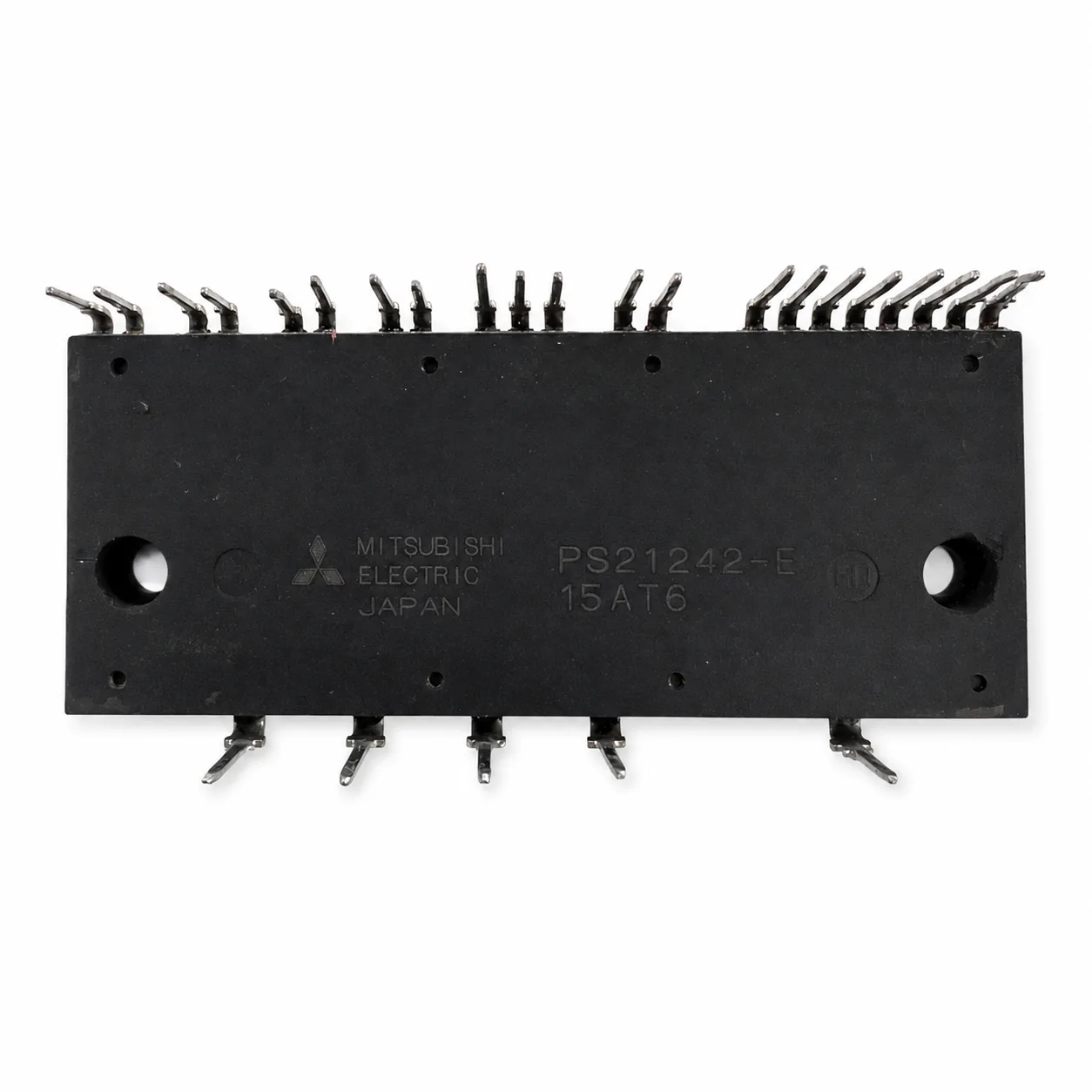

ماژول IPM مدل PS21242-E

توضیحات

خرید و قیمت PS21242-E

PS21242-E یک ماژول هوشمند قدرت سه‌فاز از برند Mitsubishi Electric است که برای راه‌اندازی موتورهای کوچک در تجهیزات اینورتری طراحی شده است. این قطعه، شش IGBT، دیودهای هرزگرد، مدار گیت‌درایو و بخش‌هایی از سیستم حفاظتی را در یک پکیج عایق‌شده و فشرده کنار هم قرار می‌دهد.

ولتاژ نامی ماژول 600 ولت و جریان نامی بخش IGBT آن 5 آمپر است. این مدل در خانواده DIP-IPM نسل دوم قرار می‌گیرد و برای کنترل موتورهای سه‌فاز کوچک در کلاس ورودی 100 تا 200 ولت AC کاربرد دارد. جدول خانواده میتسوبیشی، این رده را برای موتورهایی در حدود 0.2 کیلووات معرفی می‌کند.

برای خرید PS21242-E حتماً کد کامل روی قطعه، پسوند E، تعداد و آرایش پایه‌ها، شماره برد و مدل دستگاه بررسی شود. برای استعلام قیمت روز، موجودی و ثبت سفارش می‌توانید تصویر واضح قطعه قبلی و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

چرا این ماژول برای تعمیر برد مناسب است؟

در مدارهای اینورتر، استفاده از قطعات قدرت مجزا به گیت‌درایور، مدار Level Shift و سیستم‌های حفاظتی جداگانه نیاز دارد. در PS21242-E این بخش‌ها داخل یک ماژول قرار گرفته‌اند؛ به همین دلیل فضای کمتری روی برد اشغال می‌شود و طراحی طبقه قدرت ساده‌تر خواهد بود.

ساختار سه‌فاز 6-Pack امکان تولید خروجی‌های U، V و W برای راه‌اندازی موتور را فراهم می‌کند. مدارهای داخلی نیز قابلیت حفاظت در برابر افت ولتاژ تغذیه کنترل و اتصال کوتاه بخش پایین را دارند. خروجی خطا می‌تواند وضعیت حفاظتی ماژول را به میکروکنترلر دستگاه اعلام کند.

این امکانات احتمال آسیب‌دیدن مدار قدرت را کاهش می‌دهند؛ بااین‌حال ماژول به‌تنهایی از تمام خطاهای دستگاه جلوگیری نمی‌کند. سلامت تغذیه کنترلی، مدار سنجش جریان، فرمان PWM، خازن باس و سیستم خنک‌کننده همچنان باید بررسی شود.

مشخصات فنی PS21242-E

عدد 5 آمپر، ریتینگ قطعات IGBT داخل ماژول است و نباید با جریان دائمی مجاز موتور اشتباه گرفته شود. جریان واقعی قابل‌استفاده به دمای ماژول، هیت‌سینک، فرکانس PWM، ضریب توان موتور و طراحی برد وابسته است.

ویژگی‌ها و مزایا

• اینورتر کامل سه‌فاز در یک پکیج فشرده
• شش IGBT همراه با دیودهای هرزگرد داخلی
• دارای گیت‌درایور بخش بالا و پایین
• مناسب اتصال به مدار کنترل و میکروکنترلر
• حفاظت افت ولتاژ تغذیه مدار درایور
• حفاظت اتصال کوتاه برای کلیدهای بخش پایین
• خروجی خطا برای اطلاع‌رسانی به کنترلر
• مناسب نصب مستقیم روی برد مدار چاپی
• پکیج عایق‌شده مناسب اتصال به هیت‌سینک
• کاهش تعداد قطعات جانبی طبقه قدرت
• مناسب تعمیر تجهیزات قدیمی دارای همین پارت‌نامبر

کاربردهای PS21242-E

این ماژول برای کنترل موتورهای سه‌فاز کوچک و تعمیر دستگاه‌هایی مناسب است که همین کد در بخش اینورتر آن‌ها نصب شده است. کاربردهای متداول خانواده DIP-IPM میتسوبیشی عبارت‌اند از:

• ماشین‌های لباس‌شویی اینورتر
• یخچال و فریزرهای دارای کمپرسور دورمتغیر
• کولرها و تجهیزات تهویه کوچک
• فن، پمپ و کمپرسورهای کم‌توان
• سرووموتورهای کوچک
• بردهای کنترل موتور سه‌فاز
• تجهیزات خانگی و نیمه‌صنعتی اینورتری

توان 0.2 کیلووات یک مقدار معرفی‌شده برای این رده از خانواده است و نباید بدون بررسی جریان واقعی موتور، ولتاژ باس و شرایط خنک‌کاری مبنای نهایی انتخاب قرار گیرد.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از سفارش

پیش از سفارش PS21242-E، نوشته روی قطعه را با دقت بررسی کنید. مشابه‌بودن ظاهر، ولتاژ یا تعداد پایه‌ها برای جایگزینی کافی نیست. پین‌آوت، منطق ورودی، مدار Bootstrap، نحوه اعلام خطا و ابعاد نصب باید با ماژول قبلی مطابقت داشته باشند.

پیش از نصب قطعه جدید نیز تغذیه 15 ولت، خازن‌ها و دیودهای Bootstrap، مقاومت شنت، مدار حفاظت، خازن باس DC، فرمان‌های PWM، موتور و هیت‌سینک آزمایش شوند. خرابی یکی از این قسمت‌ها می‌تواند باعث سوختن دوباره ماژول شود.

توکل الکترونیک امکان استعلام موجودی، فروش تکی و تعدادی، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند. ارسال تصویر قطعه و برد، احتمال انتخاب یا سفارش اشتباه را کاهش می‌دهد.

سؤالات متداول

این ماژول چند ولت و چند آمپر است؟

این قطعه یک DIP-IPM سه‌فاز با ولتاژ نامی 600 ولت و ریتینگ IGBT برابر با 5 آمپر است.

آیا برای موتور 0.2 کیلووات مناسب است؟

خانواده مربوط به این مدل برای کنترل موتورهای کوچک در محدوده تقریبی 0.2 کیلووات معرفی شده است؛ اما جریان موتور و شرایط طراحی باید بررسی شوند.

آیا حفاظت اتصال کوتاه دارد؟

بله؛ حفاظت اتصال کوتاه برای IGBTهای بخش پایین وجود دارد و عملکرد آن به مدار سنجش جریان خارجی وابسته است.

آیا برای تعمیر ماشین لباس‌شویی قابل‌استفاده است؟

بله، ماژول‌های این خانواده در بردهای کنترل موتور لوازم خانگی استفاده می‌شوند؛ ولی باید پارت‌نامبر و پین‌آوت دقیقاً مطابق قطعه قبلی باشد.

آیا هر ماژول 600V 5A جایگزین PS21242-E می‌شود؟

خیر. تفاوت در پایه‌ها، ابعاد، مدار درایور و سیستم حفاظتی می‌تواند مانع جایگزینی مستقیم شود.

قیمت PS21242-E چگونه مشخص می‌شود؟

قیمت براساس موجودی، تعداد سفارش و شرایط روز بازار تعیین می‌شود. برای دریافت قیمت دقیق، تعداد موردنیاز را اعلام کنید.
