ماژول قدرت IPM مدل STK795-813

توضیحات

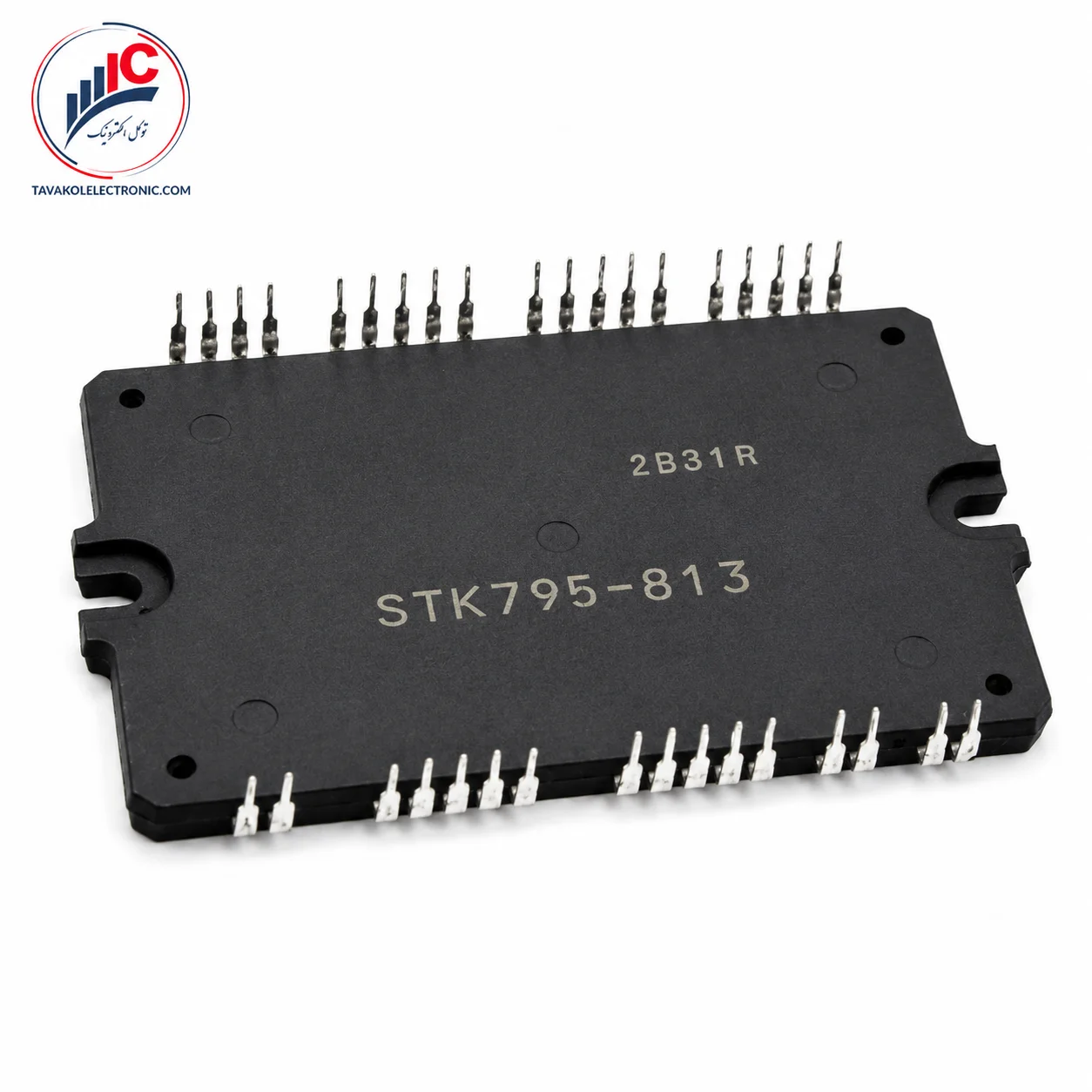

معرفی ماژول STK795-813

STK795-813 یک ماژول قدرت هیبریدی چندپایه است که در منابع تخصصی قطعات تلویزیون با عناوینی مانند SANYO IPM Module، PDP Drive Module و Y-SUS PDP Driver شناخته می‌شود. این قطعه برای کار در بخش قدرت بردهای Sustain تلویزیون‌های پلاسما ساخته شده و نباید آن را با ماژول‌های IPM سه‌فاز مورد استفاده در اینورتر موتور، کولر یا ماشین لباسشویی اشتباه گرفت.

کاربرد شناخته‌شده این ماژول در بخش Y-SUS یا Y-Sustain برخی پنل‌ها و تلویزیون‌های پلاسما است. مدار Y-SUS وظیفه ایجاد و کنترل پالس‌های قدرت مورد نیاز پنل را بر عهده دارد و خرابی قطعات قدرت این بخش ممکن است با علائمی مانند روشن‌نشدن دستگاه، عملکرد حفاظتی منبع تغذیه، اتصال کوتاه روی برد یا ایجاد اشکال در تصویر همراه باشد. وجود این قطعه روی برخی بردهای Y-SUS ال‌جی نیز در منابع تعمیراتی و فهرست قطعات ثبت شده است.

ساختار هیبریدی این محصول باعث شده چند بخش قدرت و کنترلی در یک پکیج چندپایه قرار بگیرند. به همین دلیل، تعویض آن با یک ترانزیستور قدرت یا IGBT تکی امکان‌پذیر نیست. قطعه جایگزین باید از نظر پارت‌نامبر، تعداد و ترتیب پایه‌ها، ساختار داخلی، برد مقصد و مدل پنل بررسی شود.

در برخی فهرست‌های قطعات، کد AEF32339501 یا فرم AEF32339501A در کنار این ماژول دیده می‌شود. این کد می‌تواند برای شناسایی قطعه یا بردهای سازگار مفید باشد، اما بدون سرویس‌منوال دستگاه نباید آن را به‌تنهایی نشانه جایگزینی قطعی در نظر گرفت.

برای استعلام قیمت STK795-813، بررسی موجودی و تطبیق قطعه با برد Y-SUS می‌توانید با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

اطلاعات نوع قطعه، کاربرد Y-SUS و کد مرتبط بر اساس چند منبع مستقل قطعات و تعمیرات جمع‌آوری شده است.

ویژگی‌های مهم

• ماژول قدرت هیبریدی چندپایه برای مدارهای Sustain پنل پلاسما
• شناخته‌شده در بازار تعمیرات با عنوان SANYO IPM Module
• مناسب تعمیر برخی بردهای Y-SUS و Y-Sustain
• یکپارچه‌سازی چند بخش قدرت و درایو در یک پکیج
• قابلیت نصب مکانیکی روی هیت‌سینک برای انتقال حرارت
• دارای فرم پکیج اختصاصی و غیرقابل جایگزینی با IGBT تکی
• مرتبط با کد قطعه AEF32339501 در برخی فهرست‌های تعمیراتی
• مناسب تأمین قطعه برای تعمیرکاران تلویزیون و بردهای پلاسما
• نیازمند تطبیق دقیق با برد، پنل و آرایش پایه‌ها پیش از خرید
• مناسب جست‌وجو با فرم‌های STK795-813 SANYO و STK 795-813

این محصول یک IPM عمومی سه‌فاز نیست و استفاده از عبارت «ماژول IPM» باید همراه با کاربرد برد Y-SUS پلاسما باشد تا خریدار دچار اشتباه نشود.

کاربردهای STK795-813

کاربرد اصلی شناخته‌شده STK795-813 در بخش قدرت تلویزیون‌ها و پنل‌های پلاسما است. این ماژول در برخی منابع به‌عنوان قطعه مورد استفاده در بردهای Y-SUS ال‌جی و بعضی تجهیزات پلاسما معرفی شده است.

کاربردهای قابل اتکا شامل موارد زیر هستند:

• تعمیر برد Y-SUS تلویزیون پلاسما
• تعمیر بخش Y-Sustain پنل PDP
• جایگزینی ماژول هیبریدی سوخته روی بردهای سازگار
• تعمیر بردهای قدرت برخی تلویزیون‌های پلاسما ال‌جی
• تأمین قطعه برای تعمیرکاران تخصصی صوتی و تصویری
• تعمیر تجهیزات دارای ماژول PDP Drive سازگار

این قطعه برای درایو موتور، UPS صنعتی، اینورتر سه‌فاز یا کنترل موتور طراحی نشده است. بنابراین در فروشگاه باید در دسته ماژول IPM قرار بگیرد، اما کاربرد Y-SUS به‌صورت واضح در عنوان و توضیحات محصول درج شود.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید ماژول IGBT  توکل الکترونیک را بررسی کنید.

تفاوت این محصول با ماژول IPM اینورتر

ظاهر چندپایه و نام IPM ممکن است باعث شود این محصول با ماژول‌های قدرت مورد استفاده در کولر، لباسشویی یا اینورتر موتور اشتباه گرفته شود. بااین‌حال، ماژول‌های IPM سه‌فاز معمولاً شامل پل اینورتر سه‌فاز برای راه‌اندازی موتور هستند؛ درحالی‌که این قطعه در منابع تعمیراتی به‌عنوان PDP Drive Module و Y-SUS Driver معرفی شده است.

همچنین مدل‌های نزدیک خانواده STK795 مانند STK795-814 یا STK795-815 نباید صرفاً به دلیل شباهت ظاهری یا یکسان‌بودن تعداد پایه‌ها جایگزین مستقیم محسوب شوند. گزارش‌های تعمیراتی نشان می‌دهند این مدل‌ها در بردها و پنل‌های متفاوت استفاده شده‌اند و حتی در صورت شباهت پین‌ها، تطبیق مدار و سرویس‌منوال ضروری است.

نکات مهم قبل از خرید

پیش از خرید STK795-813 ابتدا نوشته روی قطعه معیوب را با محصول مقایسه کنید. کد اصلی باید دقیقاً یکسان باشد و وجود عبارت‌هایی مانند STK795-813A، STK795-814 یا STK795-815 به معنای سازگاری قطعی نیست.

موارد زیر باید پیش از ثبت سفارش بررسی شوند:

• پارت‌نامبر کامل روی ماژول
• مدل دقیق تلویزیون و پنل پلاسما
• شماره برد Y-SUS
• تعداد، ترتیب و شکل پایه‌ها
• محل پیچ‌ها و ابعاد پکیج
• کد AEF درج‌شده در سرویس‌منوال
• وضعیت اتصال کوتاه برد
• سالم‌بودن منبع تغذیه و ولتاژهای Sustain
• سلامت برد Z-SUS و مدارهای مرتبط
• علت خرابی ماژول قبلی

تعویض قطعه بدون شناسایی علت خرابی ممکن است باعث آسیب مجدد ماژول شود. اتصال کوتاه در مدارهای قدرت، خرابی قطعات اطراف، ایراد در برد مقابل یا مشکل منبع تغذیه باید پیش از نصب محصول جدید بررسی شود.

اطلاعات فنی قابل اتکا

به‌دلیل نبود دیتاشیت رسمی کامل، فقط اطلاعاتی در این جدول درج شده‌اند که از تصویر محصول و چند منبع مستقل قابل تأیید هستند.

ارائه عدد برای ولتاژ، جریان یا توان این ماژول بدون دیتاشیت رسمی می‌تواند موجب انتخاب اشتباه شود؛ بنابراین چنین مقادیری در صفحه محصول درج نشده‌اند.

نکات نصب و جایگزینی

پیش از نصب ماژول، سطح هیت‌سینک باید کاملاً تمیز، صاف و عاری از باقی‌مانده خمیر حرارتی خشک‌شده باشد. از خمیر حرارتی مناسب و با ضخامت یکنواخت استفاده کنید تا انتقال حرارت به‌درستی انجام شود.

پیچ‌های ماژول باید به‌صورت تدریجی و یکنواخت بسته شوند. فشار نامتعادل، خم‌شدن بدنه یا کشش روی پایه‌ها می‌تواند به ساختار هیبریدی قطعه آسیب بزند.

قبل از روشن‌کردن دستگاه، موارد زیر کنترل شوند:

• اتصال کوتاه میان خطوط تغذیه و خروجی
• قطعات قدرت و دیودهای اطراف ماژول
• مقاومت‌ها و مدارهای درایو
• کانکتورها و کابل‌های متصل به پنل
• برد Z-SUS و مدارهای Sustain دیگر
• ولتاژهای تنظیم‌شده مطابق برچسب پنل
• لحیم‌کاری صحیح تمام پایه‌ها
• نبود پل لحیم یا پایه قطع‌شده

برای کاهش احتمال خرابی مجدد، نصب این محصول بهتر است توسط تعمیرکار آشنا با بردهای پلاسما انجام شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه تأمین قطعات قدرت، ماژول‌های صنعتی و قطعات کمیاب فعالیت دارد. پیش از خرید می‌توانید تصویر قطعه معیوب، شماره برد و مدل دستگاه را برای بررسی اولیه پارت‌نامبر و تطبیق فنی ارسال کنید.

مزایای خرید از توکل الکترونیک:

• امکان مشاوره پیش از ثبت سفارش
• بررسی نوشته و وضعیت ظاهری محصول
• کمک به تطبیق پارت‌نامبر با قطعه معیوب
• تأمین قطعات کمیاب و قدیمی
• امکان استعلام موجودی و قیمت روز
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال به سراسر کشور

هدف این بررسی‌ها کاهش احتمال خرید قطعه ناسازگار و جلوگیری از هزینه مجدد تعمیر است.

سوالات متداول

STK795-813 دقیقاً چه نوع قطعه‌ای است؟

این محصول یک ماژول قدرت هیبریدی یا IPM مخصوص مدارهای PDP است که بیشتر با عنوان Y-SUS Driver در تلویزیون‌های پلاسما شناخته می‌شود.

آیا این قطعه یک ماژول IGBT سه‌فاز است؟

خیر. این محصول برای درایو موتور سه‌فاز معرفی نشده و کاربرد شناخته‌شده آن در مدار Y-SUS پنل پلاسما است.

کد AEF32339501 چه ارتباطی با این ماژول دارد؟

این کد در چند فهرست قطعات و تعمیرات به‌عنوان کد مرتبط یا Cross Reference محصول ثبت شده است. برای تأیید نهایی باید شماره برد و سرویس‌منوال دستگاه نیز بررسی شوند.

ولتاژ و جریان نامی این ماژول چقدر است؟

دیتاشیت رسمی دارای مشخصات الکتریکی دقیق در دسترس عمومی پیدا نشد؛ بنابراین عددی برای ولتاژ یا جریان نامی اعلام نمی‌شود.

قبل از تعویض ماژول چه بخش‌هایی بررسی شوند؟

مدار درایو، منبع تغذیه، برد Z-SUS، قطعات اطراف، اتصال کوتاه، ولتاژهای Sustain، کانکتورها و علت خرابی قطعه قبلی باید بررسی شوند.

برای اطمینان از سازگاری محصول چه اطلاعاتی ارسال کنیم؟

تصویر واضح ماژول معیوب، مدل تلویزیون، مدل پنل، شماره برد Y-SUS و کدهای چاپ‌شده روی برد را برای بررسی ارسال کنید.
