ماسفت 2SJ107 یک ترانزیستور اثر میدان پیوندی سیلیکونی از نوع کانال P است. این قطعه برای مدارهای آنالوگ و کنترلی به‌کار می‌رود و در طراحی یا تعمیر تجهیزات الکترونیکی، تطبیق نوع قطعه، آرایش پایه‌ها و شرایط کاری اهمیت دارد.
از نظر ساختار، این قطعه از نوع Silicon P Channel Junction Type است. کاربردهای آن شامل تقویت‌کننده صوتی، سوئیچ آنالوگ، مدار جریان ثابت و مبدل امپدانس میشود. بنابراین هنگام انتخاب، باید نوع کانال P و رفتار موردنیاز در مسیر سیگنال یا کنترل را در نظر گرفت.
برای مقایسه این محصول با گزینه‌های هم‌گروه، بررسی دسته انواع ماسفت می‌تواند مفید باشد. با این حال، انتخاب نهایی باید بر پایه پارت‌نامبر دقیق و مشخصات موردنیاز مدار انجام شود.
پکیج قطعه با کد 2-4E1C معرفی شده است. ترتیب پایه‌ها به این صورت است: پایه 1 درین، پایه 2 گیت و پایه 3 سورس. پیش از نصب، شماره پایه‌ها و جهت قرارگیری قطعه را با نقشه مدار یا برد تطبیق دهید.
مقادیر زیر مهم‌ترین مشخصات الکتریکی قطعه را نشان می‌دهند. هر مقدار باید همراه با شرایط آزمون خودش تفسیر شود؛ به‌خصوص مقادیر حداقل، معمولی و حداکثری را نباید بدون توجه به وضعیت آزمون، ثابت و قابل تعمیم به همه مدارها در نظر گرفت.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | کانال P، پیوندی سیلیکونی | — |
| مقاومت روشن درین-سورس | 40 Ω معمولی | Ta = 25°C، VDS = −10 mV، VGS = 0، IDSS = −5 mA |
| جریان درین IDSS | −2.6 تا −20 mA | Ta = 25°C، VDS = −10 V، VGS = 0 |
| ولتاژ قطع گیت-سورس | 0.2 تا 2.0 V | Ta = 25°C، VDS = −10 V، ID = −0.1 μA |
| ظرفیت ورودی | 105 pF معمولی | Ta = 25°C، VDS = −10 V، VGS = 0، f = 1 MHz |
هدایت انتقالی مستقیم حداقل 12 mS و مقدار معمول آن 30 mS است. این مشخصه در Ta = 25°C، VDS = −10 V، VGS = 0 و فرکانس 1 kHz تعریف شده و مقدار معمول آن با شرط IDSS = −5 mA همراه است.
جریان قطع گیت حداکثر 1.0 nA است؛ این مقدار در Ta = 25°C، VGS = 25 V و VDS = 0 مشخص شده است. ولتاژ شکست گیت-درین نیز حداقل 25 V اعلام شده و شرایط آزمون آن Ta = 25°C، VDS = 0 و IG = 100 μA است.
در بررسی طراحی، بازه IDSS و ولتاژ قطع گیت-سورس را با نیاز واقعی مدار مقایسه کنید. همچنین ظرفیت ورودی و هدایت انتقالی را با توجه به فرکانس آزمون بخوانید، چون این مقادیر بدون شرایط مربوطه برای قضاوت کامل درباره عملکرد مدار کافی نیستند.
برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش نیز برای کاهش خطای خرید در نظر گرفته شده است.
این قطعه یک ترانزیستور اثر میدان پیوندی سیلیکونی با کانال P است و برای تقویت‌کننده صوتی، سوئیچ آنالوگ، مدار جریان ثابت و مبدل امپدانس کاربرد دارد.
در پکیج 2-4E1C، پایه 1 درین، پایه 2 گیت و پایه 3 سورس است. پیش از مونتاژ، این ترتیب را با نقشه مدار و جهت قرارگیری قطعه بررسی کنید.
کاربرد تقویت‌کننده صوتی برای آن اعلام شده است. انتخاب نهایی باید با توجه به نوع مدار، بازه جریان درین، ولتاژ قطع گیت-سورس و سایر شرایط کاری موردنیاز انجام شود.
این محصول یک قطعه کانال P با پکیج 2-4E1C و پایه‌بندی مشخص است که در مدارهای تقویت صوتی، سوئیچ آنالوگ، جریان ثابت و تبدیل امپدانس کاربرد دارد. مشخصاتی مانند IDSS، ولتاژ قطع گیت-سورس، مقاومت روشن، هدایت انتقالی و ظرفیت ورودی، معیارهای مناسبی برای مقایسه با نیاز مدار هستند. برای اطلاع از قیمت، موجودی و شرایط تأمین، سفارش خود را با ذکر پارت‌نامبر دقیق به توکل الکترونیک ارسال کنید.
| Part Number | 2SJ107 |
|---|---|
| پکیج | 2-4E1C |
| Channel Type | P-Channel |

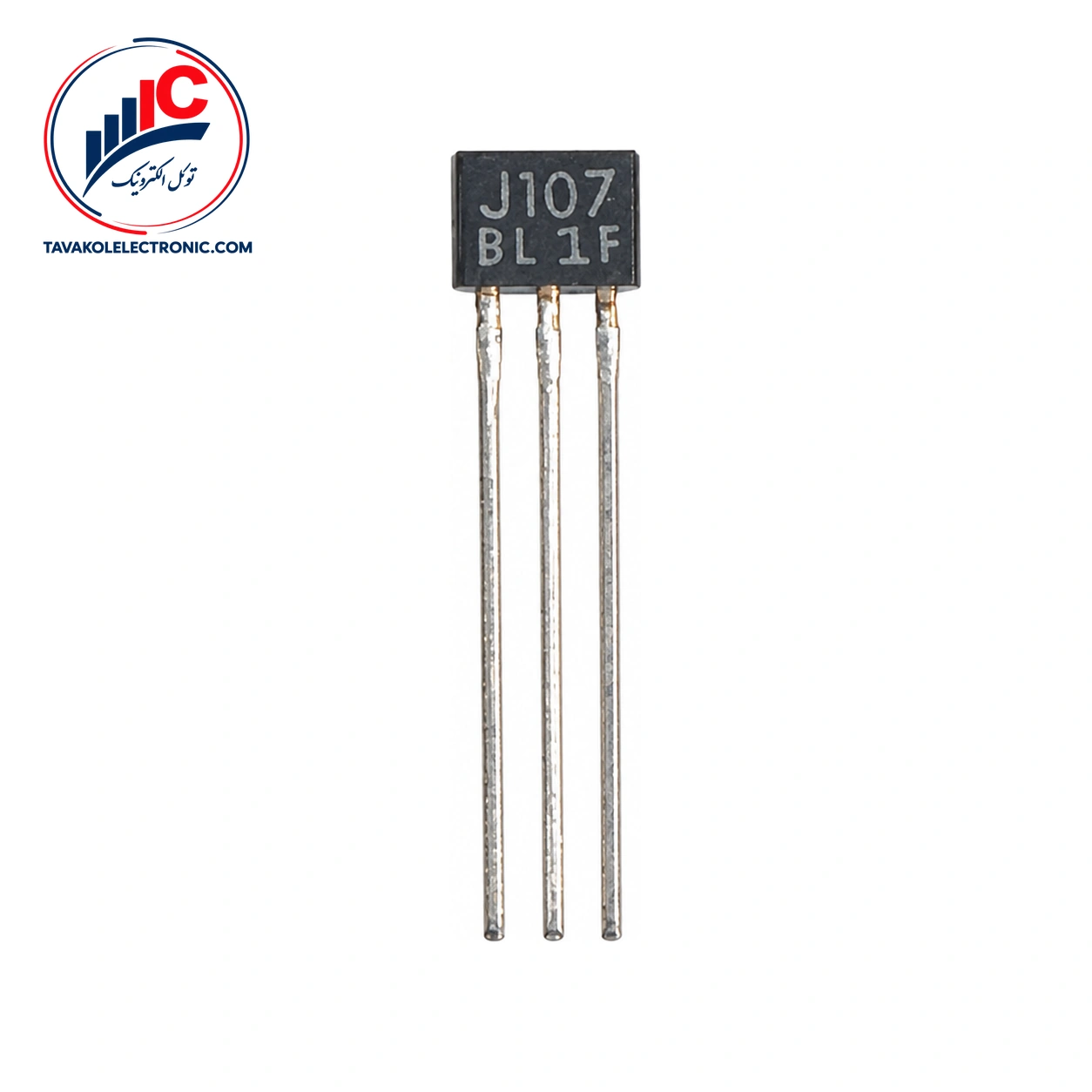

ماسفت 2SJ107
