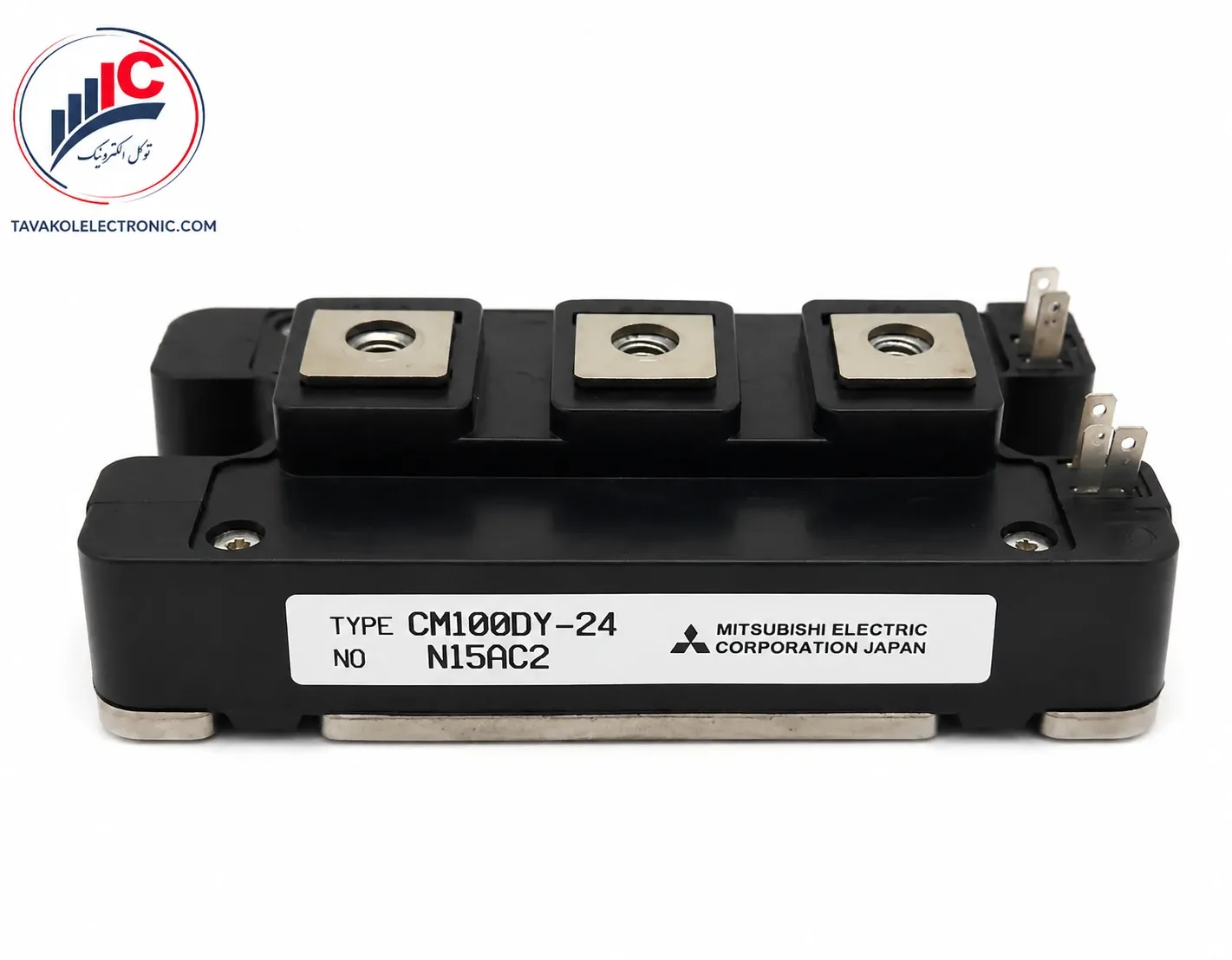

ماژول IGBT مدل CM100DY-24

توضیحات

🔴 معرفی جامع CM100DY-24

در صنایع سنگین و سیستم‌های صنعتی که با ولتاژهای بالا سروکار دارند، انتخاب سوییچ قدرتی که بتواند ولتاژهای برگشتی و ضربه‌های شدید سلفی را تحمل کند، از نان شب واجب‌تر است. ماژول آی‌جی‌بی‌تی CM100DY-24 ساخت کمپانی نام‌آشنای میتسوبیشی (Mitsubishi Electric) ژاپن، یک ماژول دوبل فوق‌العاده سخت‌کار، ایزوله و استاندارد است که در کلاس ولتاژ بالا یعنی 1200V و جریان نامی مداوم 100A طراحی و روانه بازار شده است.

ساختار مدار قدرت داخلی این نیمه‌هادی از توپولوژی دوتایی یا همان دوبل (Half-Bridge Configuration) بهره می‌برد. در این پکیج مستحکم، دو ترانزیستور IGBT به همراه دو دیود هرزگرد فوق‌سریع به صورت ترتیبی مجتمع شده‌اند. ویژگی منحصربه‌فرد مدل CM100DY-24، بیس‌پلیت فلزی کاملاً عایق‌بندی شده آن است که به طراحان و تعمیرکاران اجازه می‌دهد ماژول را بدون نگرانی از اتصال کوتاه، مستقیم بر روی هیت‌سینک مشترک آلومینیومی پیچ کنند. اگر به دنبال پایداری بی‌نقص دستگاه در زیر بارهای شدید صنعتی هستید، خرید CM100DY-24 یک انتخاب مهندسی و کاملاً مطمئن است.

📋 مشخصات فنی CM100DY-24

مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه بر اساس مستندات رسمی کمپانی میتسوبیشی به صورت ساختاریافته در جدول زیر گردآوری شده است:

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

تحمل ولتاژ بالا تا سقف 1200 ولت در مدل CM100DY-24، این قطعه را به یکی از ارکان اصلی تجهیزات صنعتی زیر تبدیل کرده است:

• درایوهای کنترل دور موتور سه فاز (VFD): استفاده به عنوان بازوهای اصلی سوئیچینگ خروجی در اینورترهای صنعتی متصل به برق سه فاز 380 ولت.

• دستگاه‌های جوش اینورتری سنگین: سوئیچینگ فرکانسی در دستگاه‌های جوش و برش پلاسما صنعتی غول‌پیکر.

• سیستم‌های سروو درایو و موشن کنترل: تامین توان ماشین‌آلات دقیق سی‌ان‌سی (CNC) و بازوهای رباتیک کارخانجات.

• منابع تغذیه بدون وقفه (UPS) صنعتی: ساخت بردهای مبدل قدرت متصل به بانک‌های باتری ولتاژ بالا.

✨ مزایای رقابتی قطعه

۱. توان تلفاتی بسیار بالا (780W): این ماژول به لطف مهندسی پیشرفته میتسوبیشی، توان تلفاتی فوق‌العاده بالایی دارد که مقاومت قطعه را در برابر نوسانات شدید بار و جریان‌های هجومی موتور به شدت بالا می‌برد.

۲. مقاومت حرارتی فوق‌العاده ناچیز (0.16 K/W): این عدد نشان می‌دهد که حرارت تولید شده در لایه‌های داخلی سیلیکون، بدون هیچ وقفه‌ای به بیس‌پلیت فلزی و سپس هیت‌سینک منتقل می‌شود که مانع از سوختن قطعه در کارهای مداوم می‌گردد.

۳. کلاس ولتاژ 1200 ولت واقعی: برخلاف مدل‌های 600 ولتی، ماژول CM100DY-24 برای کار در شبکه برق سه فاز ایران کاملاً بهینه است و حاشیه امنیت بسیار بالایی در برابر جهش‌های ولتاژ (Surge) دارد.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM100DY-24:

• توجه به گشتاور پیچ‌ها: هنگام پیچ کردن ماژول روی هیت‌سینک، حتماً فشار را به صورت همزمان و ضربدری وارد کنید. گشتاور پیچ‌ها نباید از محدوده 1.96 نیوتن‌متر فراتر رود؛ زیرا فشار بیش از حد باعث تاب برداشتن بیس‌پلیت فلزی و آسیب به لایه‌های ظریف سیلیکون داخلی می‌شود.

• سورتینگ و ضخامت خمیر سیلیکون: به دلیل توان تلفاتی بالای این قطعه، اعمال خمیر سیلیکون مرغوب (ترجیحاً سیلیکون‌های حاوی ذرات نقره) با ضخامت یکنواخت و میکرونی الزامی است. وجود حباب هوا زیر ماژول یعنی سوختن قطعه در کمتر از چند دقیقه!

• حفاظت الکتریسیته ساکن (ESD): پایه‌های گیت (G1 و G2) در ماژول CM100DY-24 به شدت در برابر الکتریسیته ساکن بدن حساس هستند. تا زمان لحیم‌کاری نهایی روی بورد، روکش‌های محافظ پایه‌ها را جدا نکنید.

🛒 قیمت و خرید CM100DY-24

از آنجا که ماژول‌های سری CM میتسوبیشی از قطعات پرمصرف و کلیدی بازار به شمار می‌روند، نمونه‌های تقلبی، ریمارک (قطعات ضعیف‌تر که شماره آن‌ها پاک شده و شماره جدید خورده) یا استوک‌های بازسازی شده در بازار بسیار فراوان هستند. استفاده از قطعه غیراورجینال می‌تواند باعث آتش‌سوزی بورد و آسیب جدی به بخش کنترلر دستگاه شود. فروشگاه توکل الکترونیک با سال‌ها تجربه تخصصی در بازار نیمه‌هادی‌های قدرت، پارت‌نامبر اورجینال و اصلی CM100DY-24 ساخت ژاپن را با تضمین ۱۰۰٪ اصالت تراشه به مشتریان عزیز ارائه می‌دهد.

به دلیل نوسانات نرخ ارز و تغییرات موجودی انبار بازار فیزیکی، جهت استعلام قیمت روز CM100DY-24 و دریافت مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
