🔴 مشخصات، قیمت و خرید ماژول IGBT فوجی 7MBR25SA120-50

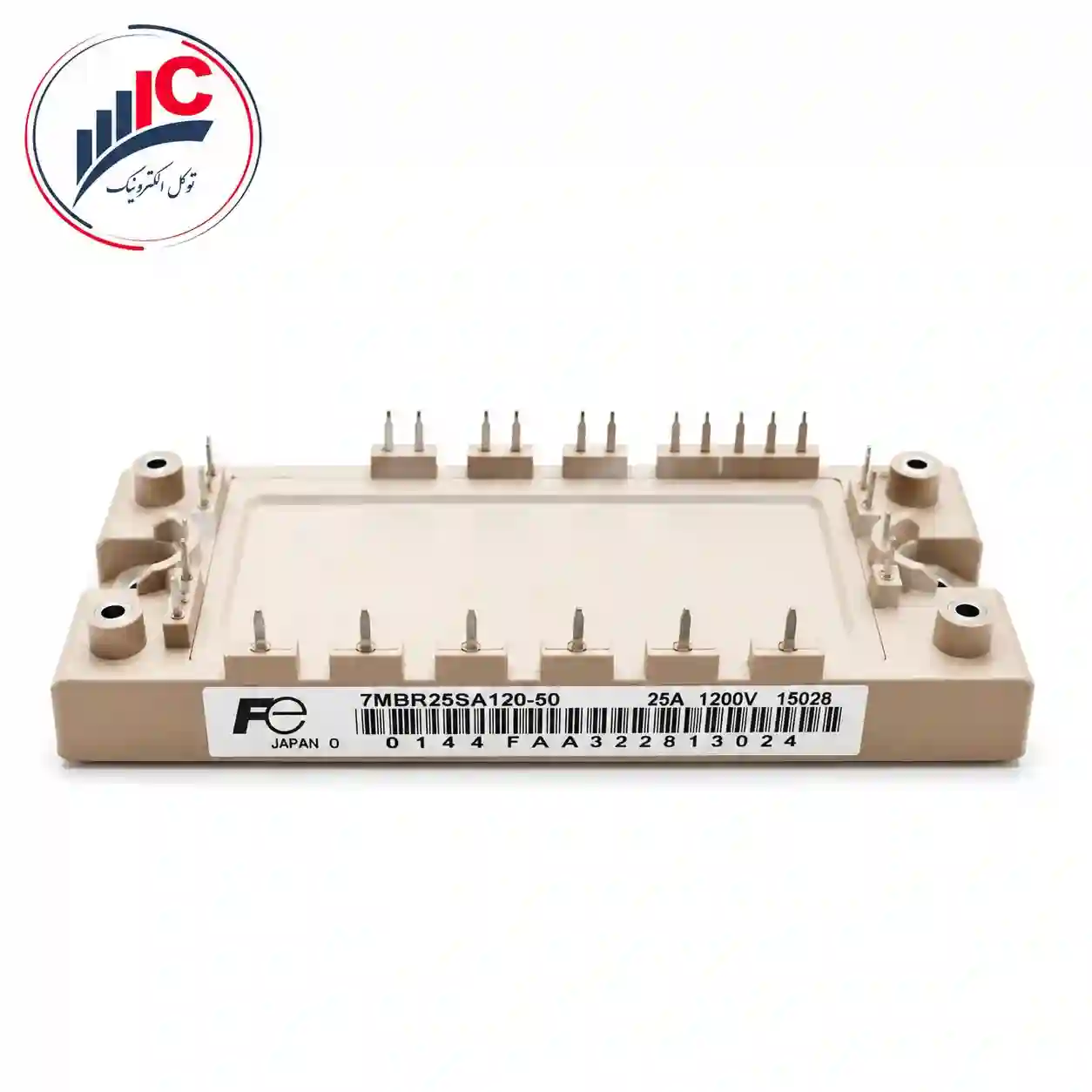

برای طراحی و تعمیر اینورترهای مدرن و فشرده، استفاده از قطعات مجزا در لایه قدرت منسوخ شده است. ماژول 7MBR25SA120-50 ساخت شرکت پرآوازه Fuji Electric ژاپن، یک ماژول قدرت یکپارچه (PIM) است که تمام نیازهای لایه الکترونیک قدرت دستگاه را در یک پکیج واحد برطرف می‌سازد.

این قطعه با تجمیع بخش رکتیفایر سه‌فاز، چاپر ترمز دینامیکی و اینورتر خروجی، ابعاد بورد PCB را به شدت کاهش می‌دهد. این ماژول برای کارکرد مداوم در سطح ولتاژ عایقی ۱۲۰۰ ولت و جریان نامی ۲۵ آمپر بهینه‌سازی شده است و ساختار داخلی آن مقاومت خارق‌العاده‌ای در برابر تلفات سوئیچینگ فرکانس بالا دارد. فروشگاه توکل الکترونیک اصالت قطعی و سلامت فیزیکی این نیمه‌هادی صنعتی را تضمین می‌نماید.

📋 بررسی فنی (Technical Data)

ارزیابی پارامترهای نامی و جزییات الکتریکی قطعه برای مهندسان اتوماسیون و تعمیرکاران پیش از فرآیند خرید الزامی است:

🛠️ راهنمای کاربرد (Applications)

تحمل ولتاژ ۱۲۰۰ ولت در کنار جریان استاندارد ۲۵ آمپری، خرید 7MBR25SA120-50 را در تجهیزات صنعتی زیر به اولویت اول تبدیل کرده است:

• درایوهای فرکانس متغیر (VFD): قطعه اصلی بخش قدرت در اینورترهای ۳۸۰ ولت سه‌فاز جهت کنترل دور و گشتاور موتورهای توان متوسط.

• سروو درایوهای صنعتی (Servo Drives): تأمین جریان خروجی پایدار و دقیق برای درایورهای ماشین‌آلات CNC و بازوهای رباتیک خطوط تولید.

• بردهای تهویه مطبوع و چیلرها: مدیریت سوئیچینگ کمپرسورهای اینورتر سه‌فاز توان متوسط جهت بهینه‌سازی مصرف انرژی.

• منابع تغذیه بدون وقفه (UPS): بخش تبدیل و کلیدزنی ولتاژ در خروجی سیستم‌های یوپی‌اس فرکانس بالای کارخانجات.

✨ مزایای رقابتی (Key Features)

• طراحی همه‌کاره (All-in-One): ادغام یکسوساز ورودی و ترمز دینامیکی در کنار ترانزیستورهای خروجی، نیاز به شینه‌بندی‌های شلوغ حرارتی را حذف کرده و مونتاژ بورد را آسان می‌کند.

• سنسور حرارتی داخلی هوشمند: ترمیستور NTC تعبیه‌شده در داخل پکیج، هرگونه اضافه بار حرارتی ناگهانی را به بورد فرمان گزارش می‌دهد تا از سوختن و انفجار ماژول پیشگیری شود.

• تلفات هدایتی بسیار پایین: معماری اختصاصی تراشه‌های فوجی در سری SA، افت ولتاژ اشباع را به حداقل رسانده و راندمان حرارتی قطعه را ارتقا می‌دهد.

⚠️ نکات کارگاهی (Installation Guide)

💡 یک نکته حیاتی از بخش فنی فروشگاه توکل الکترونیک:

کار در سطح ولتاژ ۱۲۰۰ ولت و جریان ۲۵ آمپر، تمرکز حرارتی بالایی در کفی ماژول ایجاد می‌کند. سطح هیت‌سینک آلومینیومی دستگاه باید کاملاً صیقلی، بدون خط و خش و عاری از هرگونه براده فلزی باشد. اعمال خمیر سیلیکون مرغوب با گرید حرارتی بالا به صورت یک لایه نازک و کاملاً یکنواخت (بدون ایجاد حباب هوا) الزامی است. پیچ‌های ماژول را حتماً با گشتاور یکسان و به صورت ضربدری سفت کنید؛ کوچک‌ترین عدم تقارن در نصب، سبب عدم تماس کامل و در نتیجه سوختن ناگهانی قطعه زیر بار سنگین می‌شود.

• تست مدارهای جانبی گیت: قبل از جا زدن قطعه نو روی بورد، نوسانات بخش ولتاژ تغذیه گیت و صحت کارکرد اپتوکوپلرهای ایزولاتور فرمان را حتماً پایش کنید.

• هوشیاری در برابر قطعات تقلبی: به دلیل اهمیت استراتژیک این ماژول، نمونه‌های بازسازی‌شده و استوک ریبرند شده در بازار یافت می‌شوند که عدم تحمل توان نامی در آن‌ها، آسیب‌های سنگینی به خطوط تولید می‌زند. همیشه اصالت قطعه را در اولویت قرار دهید.

🛒 خرید آنلاین و قیمت روز (Tavakol Electronic)

تامین قطعات نیمه‌هادی قدرت خاص، نیازمند تخصص فنی و شناخت زنجیره تامین است. ما در فروشگاه توکل الکترونیک با درک دغدغه‌های مهندسان و کارگاه‌های تعمیراتی، ماژول قدرت یکپارچه 7MBR25SA120-50 اصل فوجی الکتریک ژاپن را با تضمین کیفیت، قیمت واقعی و ارسال سریع به سراسر کشور فراهم آورده‌ایم. شما می‌توانید جهت ثبت سفارش آنلاین، استعلام قیمت موجودی تعداد بالا و یا بهره‌مندی از مشاوره فنی، از طریق همین صفحه اقدام نموده و یا با مجموعه ما تماس حاصل فرمایید.
